Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 12 Mai 2017 - 8:54

bonjour à tous,

Oui JPA tu as certainement raison. Après ton message j'ai réfléchi à une solution possible:
intercaler une cale entre la platine où se trouve la mécanique et la base du puits (qui sera collé aux couples) accueillant la partie inférieure du mât sachant que la platine repose et est fixée aux couples. Dis moi ce que tu en penses. Sinon mettre des épontilles me posera problème du fait du passage du circuit d'écoutes du génois.
En tous cas merci pour tes conseils.
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Didier 94 le Ven 12 Mai 2017 - 9:23

hello
Je partage la même inquiétude que JPA.
Est-il trop tard pour le faire reposer sur la quille ? Sur une photo j'ai l'impression que ce ne sont que des câbles qui passent dessous .
En tous les cas, belle réalisation !
bonjour
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 12 Mai 2017 - 12:16

Didier 94: oui effectivement des câbles passent sous le puits mais il y a possibilité de les faire cheminer par un autre endroit.
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 12 Mai 2017 - 12:18

Pour le faire reposer sur la quille je ne pense pas que ce soit possible, dessous il y a les lests qui sont compartimentés entre les couples. En tout cas merci pour vos avis éclairés. génial
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Didier 94 le Ven 12 Mai 2017 - 14:58

ça vaut peut-être le coup de porter un poil plus lourd en laissant juste les lests immédiatement sous le mât ; car si tu dis cela c'est que tu les prévus amovibles.
Le plomb juste sous la base du mât ne doit pas être si lourd que cela et peut peut-être rester en place ?
trinquons
Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 12 Mai 2017 - 15:40

Les lests sont effectivement amovibles mais pour des raisons pratiques d'installation. En effet ceux-ci une fois posés j'ai fixé la platine supportant tout l'ensemble mécanique et radio le tout relié électriquement. En outre j'ai toutes les écoutes du génois et GV à installer autant dire que la platine n'est plus démontable en l'état (sinon obligation de refaire toute l'installation électrique ( et là face à l\'ordi )
Si j'installe la cale intermédiaire entre le puits et la platine je pense que la résistance à la compression sera considérablement augmentée (pour revenir à ce que disait JPA je n'ai pas calculé la force de compression qui sera exercée sur le mât).
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Didier 94 le Ven 12 Mai 2017 - 15:52

Oui, je comprends. Je n'aurais également aucune envie de refaire toute une installation électrique..... fou
trinquons
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Mer 16 Aoû 2017 - 18:53

bonjour à tous,

Je ne poste pas beaucoup mais tout de même, RANGER J-5 avance.

Tout d'abord des vues d'ensemble de l'état du bateau au 2 juin 2017 (salon de PERPIGNAN)














Je ne vais pas me lancer de fleurs mais ça commence à avoir de la gueule !!!

Autrement j'ai mis à profit mes vacances à LA ROCHELLE (entr'autre) pour trouver au hasard de mes promenades sur le site des chantiers navals des minimes, du matériel susceptible de coller à RANGER. Ainsi:

Les pare battages:


Les réels




J'ai trouvé des flotteurs pour filets ou ligne de pêche (je ne sais pas exactement) mais en tout cas ça me semble coller à l'échelle. Y'a pu qu'à les rendre au plus près des réels.

Ensuite des émerillons inox qui résistent à 210 livres !!! ils vont me servir pour raccorder les écoutes de génois sur le circuit fermé du treuil.


( à droite du blister l'émerillon installé )

Depuis le 2 juin, l'installation intérieure est terminée et fonctionnelle.
Donc pontage de la coque.




Le maintiens en pression sur les bords est faite avec de la feuille d'aluminium adhésive.



Voilà pour aujourd'hui.
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Mer 16 Aoû 2017 - 18:59

Ha si, j'oubliais. Suite aux remarques de JPA concernant la pression exercée au pied de mât, j'ai collé à la base du puits une cale correspondant à l'écart entre le fond dudit puits et la platine. Le résultat me semble probant. Ca ne bouge pas.
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par GAZOU le Mer 16 Aoû 2017 - 19:31

salut

quel joli travail !

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Invité le Mer 16 Aoû 2017 - 19:43

hello Bonsoir!
Bravo Eric! C'est un sacré boulot et un bien beau voilier! applaudissement
Cordialement. bye

Invité
Invité


Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Pierre Harley-Davidson le Mer 16 Aoû 2017 - 19:53

bonjour génial bravo amour salamalec
avatar
Pierre Harley-Davidson

Age : 61

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Didier 94 le Jeu 17 Aoû 2017 - 18:33

Vraiment un très joli travail !! applaudissement applaudissement applaudissement
bonjour
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Invité le Jeu 17 Aoû 2017 - 20:30

génial génial

Invité
Invité


Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par JPA le Ven 18 Aoû 2017 - 18:06

Tout simplement splendide, éblouissant !

JPA

Age : 66

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Carlos Mariano le Ven 18 Aoû 2017 - 18:38

Bravo! travaille de Maître ! Comme j´aime voire cettes merveilles

A bientot et Salut pour tous les amis trinquons
avatar
Carlos Mariano

Age : 58

http://www.facebook.com/antoniocarlos.mariano.16

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par floréal le Dim 20 Aoû 2017 - 8:58

j'ai pu venir le voir il y a quelques jours je confirme
très beau travail salut japonnais salut japonnais salut japonnais
avatar
floréal

Age : 52

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 25 Aoû 2017 - 17:56

bonjour à tous

Tout d'abord merci pour vos encouragements.

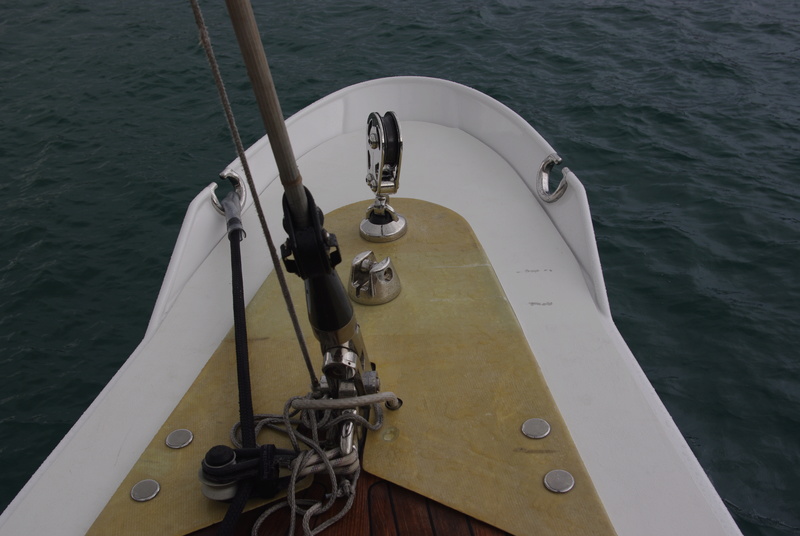

Maintenant que le pont est fixé à la coque j'ai collé les plats bord tribord et bâbord puis je me suis attaqué à la pièce d'étrave si particulière à RANGER J-5. Bien entendu en consultant les différents sites relatifs à RANGER j'y ai trouvé le nom exact, mais comme un "gl..d " je ne l'ai pas relevé !!!  face à l\'ordi









C'est une pièce assez compliquée à faire dans son développement. Donc papier, crayon (pas motif !!) et relevés. A l'issue ça me donne:





Après plusieurs recoupes, le gabarit étant près j'ai commencé les découpes dans du zinc. Ca donne ça:











Il n'y a plus qu'à achever l'étrave pour que ça ressemble à ça:



à suivre...
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par JPA le Sam 26 Aoû 2017 - 0:36

Hello,
Je suppose que le mot que tu cherches est le mot "fargue". Je trouve que la forme de l'étrave d'origine était beaucoup plus élégante mais ce n'est qu'un avis personnel.

JPA

Age : 66

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Sam 26 Aoû 2017 - 9:25

bonjour à tous
Merci JPA pour tes connaissances avisées. C'est bien ce mot là.

Voilà ce que celà donne une fois que la fargue est installée:



avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par Didier 94 le Lun 28 Aoû 2017 - 18:55

Beau boulot pour la mettre en forme !! applaudissement
bonjour Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Lun 2 Oct 2017 - 18:27

bonjour à tous,

Ca avance tranquillement. La fargue est installée à la proue. Le plat bord est finalisé. La coque est prête pour partir en peinture. Concernant la peinture des œuvres vives elle va être refaite car quelques petits défauts y sont présents (rien de méchant mais le peintre, aussi méticuleux qu'un modéliste, m'en avait fait la remarque).







En parallèle je fabrique les divers systèmes de poulies de renvoi qui sont installés sur le pont. Je vous en parlerai plus tard (quand ces pièces seront faites !!! ).

à suivre...
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par cenous 971 le Ven 13 Oct 2017 - 18:22

bonjour à tous,

Hier et aujourd'hui passage de la coque en peinture. Comme je l'avais dis précédemment le noir des œuvres vives a été re-poncé.

1ère phase (hier) peinture noire après protection des parties non peintes.



2ème phase (aujourd'hui) peinture blanche après protection des parties non peintes.



Au final c'est pas mal. Néanmoins quelques petites imperfections subsistent, mais c'est de ma faute, le ponçage oui, mais les vérifications n'ont pas été assez pointues. Elles vont être compensées par la suite  grâce au peintre qui m'a donné une combine: une petite goutte de peinture dans les aspérités puis ponçage au 3000 !!!  oui il parait que ça existe mais peut être pas sous la forme du papier de verre mais je n'ai pas pensé à lui demandé à quoi ça ressemble. La prochaine fois que je passe le voir je lui demande.

Le contraste est important en raison de la couleur de la coque blanche et le fond de la même teinte.







les dessous !


A suivre ...
avatar
cenous 971

Age : 59

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par GAZOU le Ven 13 Oct 2017 - 19:04

bonsoir

" une petite goutte de peinture dans les aspérités puis ponçage au 3000 !!!  oui il parait que ça existe mais peut être pas sous la forme du papier de verre "

j'ai comme un doute , ce ne serait pas une goutte dans une rayure ou un creux ?

En tous cas c'est superbe









_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: RANGER J-5 (class J au 1/20°) de CENOUS 971

Message par jipiti29 le Ven 13 Oct 2017 - 19:32

hello
Remarquable travail Cenous , mais, serait-ce un effet de photos, ta flottaison me paraît un peu basse ?
avatar
jipiti29

Age : 78

http://mini-marine.blogspot.fr/

Revenir en haut Aller en bas
