Re: aide chaudiere inox

Message par camerone le Dim 20 Avr 2014 - 20:10

hello
Mais de rien, ça me fait plaisir de voir que tu as repris ça construction  trinquons trinquons
camerone
avatar
camerone

Age : 48

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par scyllias91 le Mer 23 Avr 2014 - 19:54

La suite des équipements :

Je souhaitais comme sur ma précédente chaudiere une vanne 1/4 de tour pour isoler la vapeur en sortie de chaudiere (je connais pas le terme vapeur exact de cette vanne).

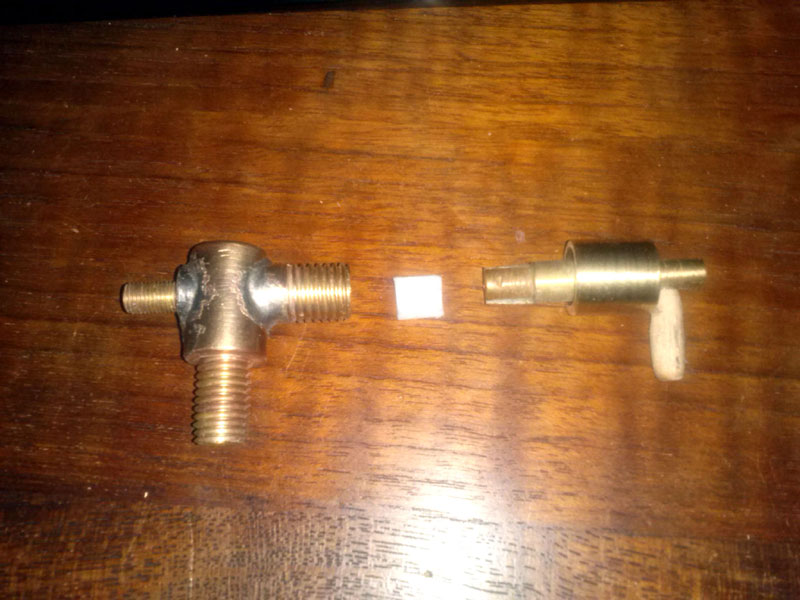

Je n'étais pas content de la précédente vanne qui fuit un peu, Je n'arrive pas à faire des ajustages métal métal 100% étanche j'ai donc chercher le moyen d'inclure un joint dans une vanne 1/4 de tour.(en réalité fermeture ouverture en 1/2 tour).
L'usinage d'un logement de O-ring perpendiculairement a un arbre cylindrique n'étant pas a ma portée ,j'ai du trouvé une astuce.
Je ne sais pas si les photos sont assez nette mais j'ai remplacé le joint o-ring par un bout de téflon plat.
La rotation du boisseau aligne donc soit un trou en face du piquage vapeur soit le morceau de téflon qui obstrue totalement le passage de vapeur .
En essais a l'air aucune fuite sous 10bars.

Eric






scyllias91
Modérateur Vapeur

Age : 52

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par Invité le Mer 23 Avr 2014 - 21:11

bonjour Bonsoir Scyllias.
tu as dit: a écrit: isoler la vapeur en sortie de chaudière (je connais pas le terme vapeur exact de cette vanne).
C'est la vanne d'isolation.
La vanne registre étant la vanne qui fait varier le débit, en aval de cette vanne d'isolation.
Pour le reste , je laisse la parole aux spécialistes qui ont plus d'épérience que moi et sauront mieux te répondre ! fière
Bonne continuation et bien cordialement. bye

Invité
Invité


Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par jacky241 le Mer 23 Avr 2014 - 22:46

bonjour à tous,
KBIO a répondu , j'ajouterai qu'une " légère " fuite de cette vanne n'est pas forcément un handicap car elle permet un léger préchauffage du moteur et des tuyauteries avant le démarrage mais je dis bien une fuite  "légère" .
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par scyllias91 le Ven 25 Avr 2014 - 10:13

Hello,


J'ai un peu continué sur ma chaudière, j'avais envie de me faire plaisir avec une soupape qui ne cache rien de ses entrailles ,ce fut donc une soupape Adams.
Le ressort vient d'une bouteille de gaz que nous sommes nombreux à utiliser.Ce ressort est relativement raide et même très peu contraint il faut environ 6 bar pour que la soupape s'ouvre.

Je vous laisse commenter.


Eric

scyllias91
Modérateur Vapeur

Age : 52

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par Invité le Ven 25 Avr 2014 - 12:24

hello Salut!
Voilà une belle soupape qui fonctionnerait mieux si tu la peignais en vert!
 scratch
 scratch
 scratch
En vert Adam bien sûr! rigole
Complètement con le KBIO , ce matin! nononon fière C'est l'apéro, sans doute! rit
Bonne journée! bye




Invité
Invité


Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par scyllias91 le Mer 27 Aoû 2014 - 22:08

Hello,


Les gros  travaux de réfections de toiture étant presque terminés, un retour sur ma chaudière inox s'impose.
Les éléments étant prêts depuis longtemps ,un après midi a suffit à assembler les divers éléments .
Verdict ça chauffe parfaitement, reste à lui accoupler un petit moteur pour mon nouveau projet.




Eric

scyllias91
Modérateur Vapeur

Age : 52

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par jacky241 le Mer 27 Aoû 2014 - 22:47

bonjour à tous,
bravo scyllias91 déjà une belle satisfaction , tu vas en connaitre beaucoup d'autres !
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par Invité le Jeu 28 Aoû 2014 - 8:55

hello Hello!
Le plus dur est fait! génial
Il serait intéressant de savoir ce que tu comptes atteler comme machine (cc & RPM).
Le bruleur ===> est-ce un BOBINO??
Il n'y a pas beaucoup de chaudière inox et ton retour d'expérience nous intéresse.
Les vacances sont finies, tu vas avoir le temps de travailler à présent! oops rit rit
Cordialement. bonjour

Invité
Invité


Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par pif. le Jeu 28 Aoû 2014 - 9:02

bonjour Bonjour à vous ;
Bon , la chaudière ces bien .... et le moteur ??
Tu a une belle couverture maintenant .. alors mondieu
avatar
pif.

Age : 67

Revenir en haut Aller en bas

Re: aide chaudiere inox

Message par scyllias91 le Jeu 28 Aoû 2014 - 9:28

Hello,

Merci pour vos encouragement amour

Pour répondre a Kbio le bruleur c'est celui-ci:
http://modelismenavalradioc.nouvellestar6.com/t8943-confection-bruleur

C'est donc bien un plan Bobino revue et corrigé Scyllias.
Pour le moteur rien de bien nouveau ,j'ai racheté un PM research parce que c'est le moins cher .... en 10cc.

Eric

_________________
Scyllias91

scyllias91
Modérateur Vapeur

Age : 52

Revenir en haut Aller en bas
