Volant pour vanne vapeur ou gaz

Message par Graine au vent le Jeu 14 Nov 2013 - 15:42

hello
Depuis ce matin je suis sur une petite série de volants pour mes vannes vapeur ou gaz.

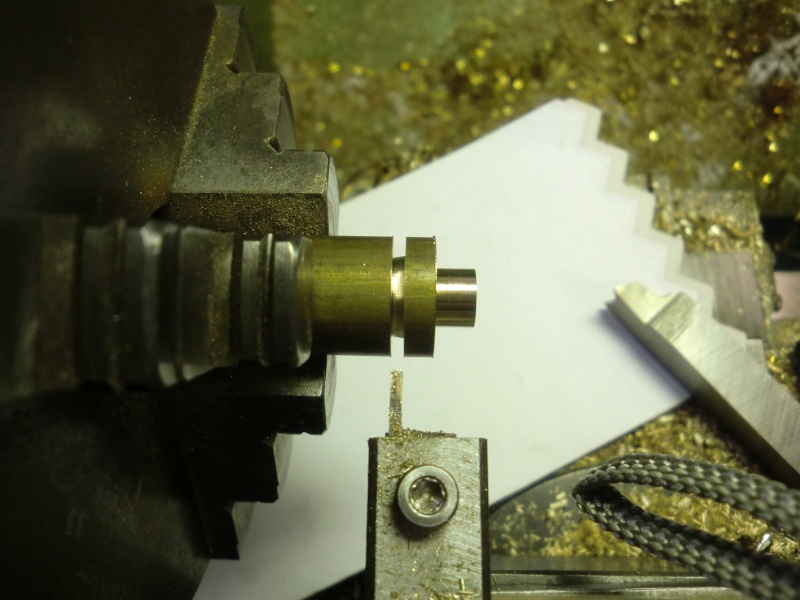

1ère opération: charioter à phi 8



former le dessous du volant


tronçonner l'ébauche


Reprendre sur diamètre 8 et former le dessus du volant


usiner les branches du volant sur le diviseur


Enlever les petits triangles au diviseur


Brosser sur le tour les bavures d'usinage


la petite série est terminée




il me reste à personnaliser le volant alésage de 3 pour les vannes gaz, et 4 pour le vannes vapeur.
à bientôt,
Graine au vent:(
avatar
Graine au vent

Age : 78

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par Didier 94 le Jeu 14 Nov 2013 - 17:44

Très joli ! Chapeau !! bonjour
Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par KBIO le Jeu 14 Nov 2013 - 18:52

Salut!
Pourquoi ça semble tout simple quand c'est toi qui fait ?
C'est une bonne explication pour les novices comme moi!


Très joli ! Chapeau !! bonjour
Didier, il faut que tu consultes un ophtalmo, parce que ce ne sont pas de chapeaux!bonjour
hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par scyllias91 le Jeu 14 Nov 2013 - 19:29

il me reste à personnaliser le volant alésage de 3 pour les vannes gaz, et 4 pour le vannes vapeur.
 à bientôt,
 Graine au vent:( [/quote]


Bonjour ,

Superbe,bien vu les photos sur le papier millimétré ça donne la taille. génial

Question comment usines tu l'alésage parce que vu la forme, pour les reprendre dans un mandrin cela ne doit pas être facile.

Eric

scyllias91

Age : 52

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par america12mj le Jeu 14 Nov 2013 - 19:43

si tu regarde la 1ere photo il ébauche une "queue" de reprise après avoir fait l’alésage , simple isnt'it:( :(
et pour tronconner l'ebauche je pense de GAV utilise des "mors doux" pour serrer gentiment le volant
avatar
america12mj

Age : 56

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par scyllias91 le Jeu 14 Nov 2013 - 20:52

[quote="america12mj"]si tu regarde la 1ere photo il ébauche une "queue" de reprise après avoir fait l’alésage , simple isnt'it:( :(
et pour tronconner l'ebauche je pense de GAV utilise des "mors doux" pour serrer gentiment le volant[/quote

Oui pour l'usinage j'ai bien vu,mais je me disais que vu la qualité d'usinage l'alésage ne serait pas débouchant sur le dessus du volant.
Donc dans ce cas là je seche :comprend pas .
J'attends la suite des explications de GAV.
J'aime bien les post comme cela avec photo et explication c'est très didactique.

Eric

scyllias91

Age : 52

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par Graine au vent le Jeu 14 Nov 2013 - 21:41

pour l'alésage je reprends le volant sur le tour sur le diamètre de 8, soit en mandrin 3 mors ou encore en pince, c'est suivant l'équipement en cours, si c'est le mandrin qui est monté je reprends la pièce en mandrin, si c'est la pince c'est la même chose.
il n'y a pas de précision à ce niveau. je diminue aussi la longueur de 5 du diamètre 8, pour que cela est un meilleur aspect à l’œil.
photo demain pour le montage du volant sur son axe pointeau
bonne fin de soirée,
GAV
avatar
Graine au vent

Age : 78

Revenir en haut Aller en bas

Re: Volant pour vanne vapeur ou gaz

Message par Graine au vent le Ven 15 Nov 2013 - 12:29

hello
exemple de montage, sur un autre type de vanne.

on voit que la longueur de 5 a été diminuée.

et sur cette photo, j'ai arasé l'axe pointeau au niveau du volant.
bonjour
Graine au vent
avatar
Graine au vent

Age : 78
