Re: chaudière Pier33

Message par Graine au vent le Sam 19 Oct 2013 - 18:38

hello
  tu suis les conseils de Paterson.

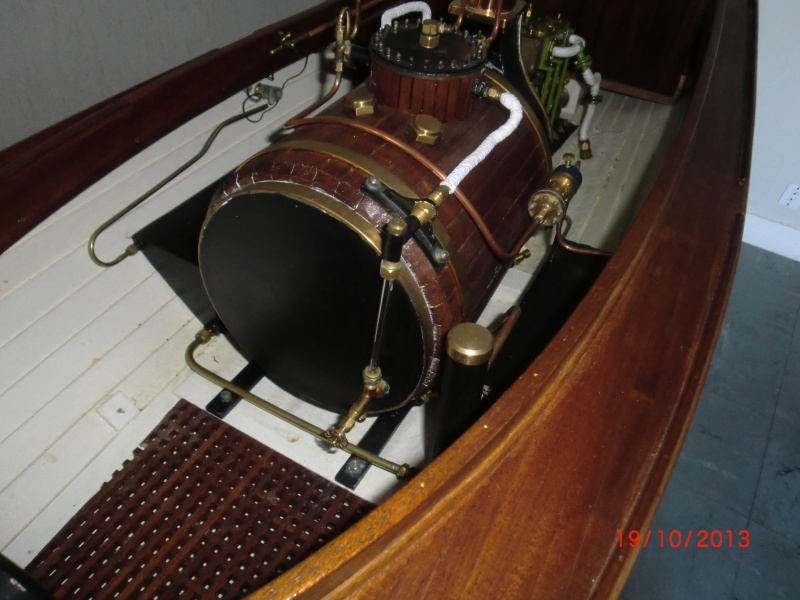

mes montures de niveau sont aussi sur le dôme.






Bon week end,
GAV

avatar
Graine au vent

Age : 78

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par KBIO le Sam 19 Oct 2013 - 18:50

:(
Pierr33 nous dévoile enfin son talent.salamalec
Du travail de pro!bravo
trinquons clin d\\\\'oeil hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Sam 19 Oct 2013 - 19:05

Le pb avec un niveau fixé sur la chaud par la partie haute, c'est que le raccord en équerre cache souvent une partie du niveau de l'eau; c'est ce que j'ai constaté.
C'est pour cette raison que je fais un déport sur le dome vapeur, ainsi que GAV.
Je l'ai prévu aussi sur certaines chaud verticales.

bravo bravo GAV pour tes chaudières. J'aime bien ces chaud qui sont courtes et grosses en Ø, c'est souvent plus proche de la réalité.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Sam 19 Oct 2013 - 19:32

Hello,

Je vais suivre Vos conseils  :(

Du travail de pro!   bravo    ???
T'as oublié la 'chaudière dans douille'  ? rire 1

P33  trinquons
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Sam 19 Oct 2013 - 20:22

pier33 a écrit:
.............. il me faut un nivdeau du même style que le tien.(superbe, merci pour la photo...)
Je dois pouvoir en transformer un 'normal' ?
..............
Facile ce niveau ! Pas de dessin coté, simplement un petit crobar explicatif, et une autre photo.


Pièces bleue et grise brasées; en serrant les tirants, le tube verre écrase les joints h et b.


La partie haute de raccordement doit être mobile ou "souple" par un tube de cuivre .


Plus d'infos si nécessaire.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Sam 19 Oct 2013 - 21:05

:study:
Je lis tous vos commentaires et conseils

Dans l'état actuel de mes compétences, je n'arrive  :nono  pas bien a braser le laiton...
J'ai fais des essais avec de la baguettes laiton et là  :affraid:...J'ai tout fondu même du gros.
Rends toi compte une virole de 10x12mm ...fondue  :pleur
Avec des baguettes argent ça devrait mieux le faire.
je tâtonne dans le domaine brasure du cuivre et laiton

Comment est le boulon de serrage sur la prise du dôme ? il est percé en son centre ?
P  trinquons
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par Graine au vent le Sam 19 Oct 2013 - 21:20

hello
c'est un raccord banjo, comme l'arrivée de l'essence au carburateur sur les anciennes motos. peut être encore maintenant mais je ne sais pas.
avatar
Graine au vent

Age : 78

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par jolibob le Sam 19 Oct 2013 - 21:20

pier33 a écrit: ... J'ai fais des essais avec de la baguettes laiton et là  :affraid:...J'ai tout fondu même du gros ...
Normal : la baguette laiton fond à la même température que le laiton :cheers:

Cordialement
avatar
jolibob

Age : 68

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Sam 19 Oct 2013 - 22:01

Je m'en suis aperçu
mais te lire,......  :cheers:

lol!

Salut GAV. Bien belles tes chaudières :D
Un raccord banjo...
Google est mon ami comme toi t'es mon ami hello   trinquons
J'ai pas de compte facebook mais j'ai le forum  :(
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Sam 19 Oct 2013 - 23:27

question brasures, je vais faire simple:
l'acier doux (Adx) fond à 1500°C, brasure laiton 900°C = ça le fait.
Le laiton fond à 900°C, la brasure Ag 40% fond à 650°C = ça le fait.
Le cuivre fond à 1060°C, la brasure laiton fond à 900°C = ça le fait.
Cuivre + laiton, brasure Ag 40% = ça le fait.
Adx + Cuivre, brasure laiton = ça le fait.

Dans nos tvx, on utilise souvent du cuivre et du laiton, donc brasure Ag 40% (650°C).

Voici un docu très intéressant sur la brasure; il est sorti des bouquins de Kozo Hiraoka, grand maitre de la construction mécano-soudée. La traduc est correcte, les dessins sont d'origine (anglais). Je vous conseille de le lire, surtout aux débutants.
http://www.vapeuretmodelesavapeur.com/telechargements/brasure-argent.-v2.pdf


Dernière édition par paterson le Dim 20 Oct 2013 - 8:52, édité 1 fois
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par Malevthi le Sam 19 Oct 2013 - 23:34

Il n'y a plus à essayer autre chose, tous les constructeurs de chaudières cuivre ou laiton (et même inox) utilisent les baguettes argent 40% mini. C'est cher mais il en faut peu (quand c'est réussi). Pour l'inox, il y a aussi l'arc ou le tig ...
Roger m'a devancé mais confirme mon message.
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Dim 20 Oct 2013 - 9:04

Le post de Paterson hello  est clair sur les températures
Celui des autres compères tout autant.

merci de ces éclairages
P trinquons
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par KBIO le Lun 21 Oct 2013 - 9:01

Bonjour!:(

A 20°C on aura une pression de butane de 2 bars environ contre 9 bars pour le propane. En plein
soleil, lorsque le réservoir atteint 50°C la pression est d’environ 19 bars pour le propane et 9 bars pour
le butane.
La détente d'un gaz produit du froid et par exemple en fonderie amateur, à gros débit les
bouteilles de gaz descendent allègrement à 0°C. On pourra continuer à chauffer avec du
propane mais plus du tout avec du butane
Quand au mélange Butane-Propane c'est un pis aller. En s'évaporant le Propane entraîne une
fraction de Butane mai peu à peu le mélange s'enrichit de plus en plus en butane et au bout
d'un moment il n' y a plus que du Butane. Par temps froid le brûleur s'éteint et on cherche
désespérément du côté du brûleur ou d'un réservoir vide alors que c'est un simple phénomène


Ce Japonais semble lire notre forum!rire2
http://modelismenavalradioc.nouvellestar6.com/t1920-vapeur-par-grand-froid-et-solution#21641
Et bien tant mieux!hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par noursdk le Lun 21 Oct 2013 - 10:09

On va tous finir par chauffer au charbon clin d\\\\'oeil
avatar
noursdk

Age : 35

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Lun 21 Oct 2013 - 13:20

Hello,

Y'a du gaz dans une chaudière ?

Que la chauffe se face au gaz ou au charbon, je vais positionner mon dôme de prise vapeur.
Quand est il des trous que je dois faire dans le corps de la chaudière sous le dôme sachant qu'il fait 35mm de diam.
Quel est le diam des trous que je dois percer ?

Encore des questions étonnant
P33 trinquons
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par Graine au vent le Lun 21 Oct 2013 - 14:00

hello Pierre,
tu fais 5 ou 6 trous de 2 ou de 2.5 avant de braser le dôme.
GAV
avatar
Graine au vent

Age : 78

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Lun 21 Oct 2013 - 15:12

Graine au vent a écrit:hello Pierre,
 tu fais 5 ou 6 trous de 2 ou de 2.5 avant de braser le dôme.
 GAV
hello
d'accord avec GAV.
En plus, je perce le dome en son centre ainsi que la chaudière pour maintenir le dome sur la chaud pendant le brasage avec un boulon (Ø4 ou 5mm).
La vis est fixée intérieurement à la chaudière et je mets un écrou borgne.




Je l'agrémente qques fois d'un anneau pour simuler un anneau de levage.



avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Lun 21 Oct 2013 - 15:34

OK,

En ce qui me concerne c'est un bouchon cuivre testé 40bars avec
2 prise latérales: 1 pour le nivdeau + 1 prise vapeur
1 au dessus pour la soupape
Sur la chaudière:
1 bouchon de remplissage en 20x150 (au pas du gaz)

Est ce que ça semble correct ?
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par KBIO le Lun 21 Oct 2013 - 16:07

:( Salut!
Voilà un beau dessin qui explique clairement le montage! Si seulement je savais me servir d'un ordi!roi :mon dieu

Une question: est-il réellement nécessaire de mettre un écrou borgne sur le haut du dôme?
Quitte à ne mettre que 4 trous de 2 mm dans le haut de la chaudière, on ne devrait pas trop entamer son intégrité .
Compte tenu de sa surface et de la brasure tout autour, si on pouvait s'en passer, ça autoriserait la sortie vapeur , ou la soupape ou le sifflet de se brancher au point le plus haut.
Qu'en pensez-vous?scratch
Bien cordialement!hello


_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Lun 21 Oct 2013 - 16:26

KBIO: oui, on peut se passer de cette vis si la brasure est correctement faite dome/chaudière.
J'ai plusieurs chaud où il y a un bouchon ou une soupape sur le haut du dome.




Pier33: 40 bar ou 10 bar, c'est pareil pour nos chaud; le PRINCIPAL est de faire une brasure correcte.
Tu parles d'un filetage GAZ (?) 20x150; moi, je dirai un PAS FIN, le pas standard étant M20x250.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Lun 21 Oct 2013 - 17:15

C'est juste pour dire que je n'ai pas a me préocuper de la pression en ce qui concerne le bouchon CU
Dans l'écrou femelle je mesure 18.50mm, pour la partie mâle 20mm
Je dirais aussi un pas fin
Tu as juste sur les deux.

Comme je brase mes viroles par l'intérieur du dôme au cupro je dois rebraser l'ensemble à l'argent à ce qu' il me semble sur la chaudière en faisant tout de même attention a ne trop chauffer ...
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Lun 21 Oct 2013 - 21:46

En attendant,
Meulage de la base du dôme afin qu'il suive la courbe de la chaudière.
Au bout d'un court moment la pièce est chaude et faut  laisser refroidir.


P33 trinquons
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par paterson le Lun 21 Oct 2013 - 22:33

Non, pas chaude ! TREEEEEEES chaude :cry:
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par pier33 le Mar 22 Oct 2013 - 7:25



Comment dire......
ça dépend de la masse :cheers:
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaudière Pier33

Message par Graine au vent le Mar 22 Oct 2013 - 9:35

hello
un certain temps ?
avatar
Graine au vent
