Une mini-vanne à membrane

Message par paterson le Lun 27 Mai 2013 - 2:05

hello tous,
(tu vois chef, je suis à ton écoute. . . . . . :D )

En farfouillant dans mon b......azard, j'ai retrouvé des vannes industrielles à membrane de nitrile. Le principe est simple: un faux clapet solidaire de la vis de manoeuvre vient déformer une membrane nitrile qui obstrue les orifices de passage du fluide.
Comme je n'avais "rien à faire" clin d\\\\'oeil , j'ai passé la journée à réaliser une mini-vanne de ce type.
Un carré laiton de 10, une bille laiton Ø6 taraudée M3 (Tartaix), qques vis M2 et M3, un carré de nitrile 10x10 et un volant bronze, il ne restait plus qu'à usiner le tout.
La carastéristique de ces vannes, c'est qu'elles sont ETANCHES 100%; par contre, elles ne sont pas ou très peu ajusables. C'est tout ou rien.
Un autre avantage, il n'y a pas besoin de presse-étoupe, la partie supérieure de la vanne ne voit pas le fluide.


Pour voir l'usinage > > > https://picasaweb.google.com/109200417126637456771/VanneAMembrane#

PS: Biensur, comme à mon habitude, le dessin a été fait après :mon dieu Si qqu'un veut s'y coller, je fournirai plus de détails de cotation.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Lun 27 Mai 2013 - 8:21

Bonjour ! :(
Une vanne sympa qui pourrait étre avantageusement utilisée pour le gaz.
Mais le problème dans mon cas , c'est la boule, et le profil où elle se loge.
Ne serait-il pas possible de faire comme la vraie, avec une séparation, et la membrane obstrue les deux ouvertures.
Faire tout simplement , deux orifices , côte à côte, dans le corps de vanne et la membrane , clos l'ensemble.
C'est juste pour aider les "buses" dans mon genre qui cherchent encore le bouton "Essorage" sur un tour! rire 1
Il y a de l'idée et je vais creuser.
Cordialement! hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Patrick82 le Lun 27 Mai 2013 - 8:51

Salut Roger,

Je peux te dessiner la vanne si tu veux, envoie moi le schéma et les côtes... Je peux aussi faire une variante avec les idées de KBIO...

@++
Patrick

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par paterson le Lun 27 Mai 2013 - 9:04

KBIO a écrit:Bonjour ! :(
Une vanne sympa qui pourrait étre avantageusement utilisée pour le gaz.
Mais le problème dans mon cas , c'est la boule, et le profil où elle se loge.
Ne serait-il pas possible de faire comme la vraie, avec une séparation, et la membrane obstrue les deux ouvertures.
Faire tout simplement , deux orifices , côte à côte, dans le corps de vanne et la membrane , clos l'ensemble.
C'est juste pour aider les "buses" dans mon genre qui cherchent encore le bouton "Essorage" sur un tour! rire 1
Il y a de l'idée et je vais creuser.
Cordialement! hello

Bjr KBIO,
Dans les vannes que j'ai montrées, le siège est en "creux" avec TOUS les angles arrondis pour éviter un déchirement de la membrane.
Dans la petite vanne industrielle montrée, le creux est important ~15mm; le faux clapet a une forme d'ogive à bout arrondi. La membrane est TRES souple.
D'autre part, au repos, cette membrane est plate, et donc il y a passage du fluide. Si on visse le volant, le faux clapet pousse la membrane qui, en se déformant, s'applique sur les 2 orifices.
La bille peut-être remplacée par une vis TR, sur laquelle on aura limé en "sphère" la tête; de plus, si la fente reste visible, on peut la remplir de soudure Sn. Il faut faire des essais.
Autre avantage que j'ai omis, elle n'a pas de sens de passage.
On trouve des fraises hémisphériques chez "Métiers et Passions"

OK Patrick, je prépare ça, mais ce soir; Serge vient bosser aujourd'hui.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Lun 27 Mai 2013 - 9:31

:(
Je peux te dessiner la vanne si tu veux, envoie moi le schéma et les côtes... Je peux aussi faire une variante avec les idées de KBIO
Excellent! Cette soupe de neurones va nous gratifier d'un brouet du meilleur goût! bravo bravo
salamalec hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Patrick82 le Lun 27 Mai 2013 - 9:39

Serge vient bosser aujourd'hui.

Ahhhh la scierie est en route ?? ;-) Attention aux doigts ! :cheers:

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Patrick82 le Mer 29 Mai 2013 - 8:58

Salut !

En attendant les plans qui sont en validation chez Roger :


@++
Patrick

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par paterson le Ven 31 Mai 2013 - 1:41

hello tous,

Voici le plan de cette vanne, dessiné par Patrick82. bravo Un grand MERCI à lui !!
http://www.casimages.com/f.php?f=130531013349788663.pdf

En fait, j'ai donné un principe, chacun pouvant l'améliorer, et c'est même recommandé. On est dans la limite de la réduction.
Pour le corps, on peut utiliser du carré de 12 ou 14mm, voire même du rondin. Il suffit d'adapter la forme et les cotes.
Pour la membrane, on peut utiliser du silicone en feuille ép: 5/10 à 10/10.

Bonne fab


avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Ven 31 Mai 2013 - 8:11

Salut! :(
:affraid: Succès inattendu! Le serveur est saturé = Trop de connections!
Que faire???? roi
====> comme quoi les photos en clair sur le forum, ce n'est pas mal non plus!! sifflote
clin d\\\\'oeil Cordialement! hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Patrick82 le Ven 31 Mai 2013 - 8:16

Salut !

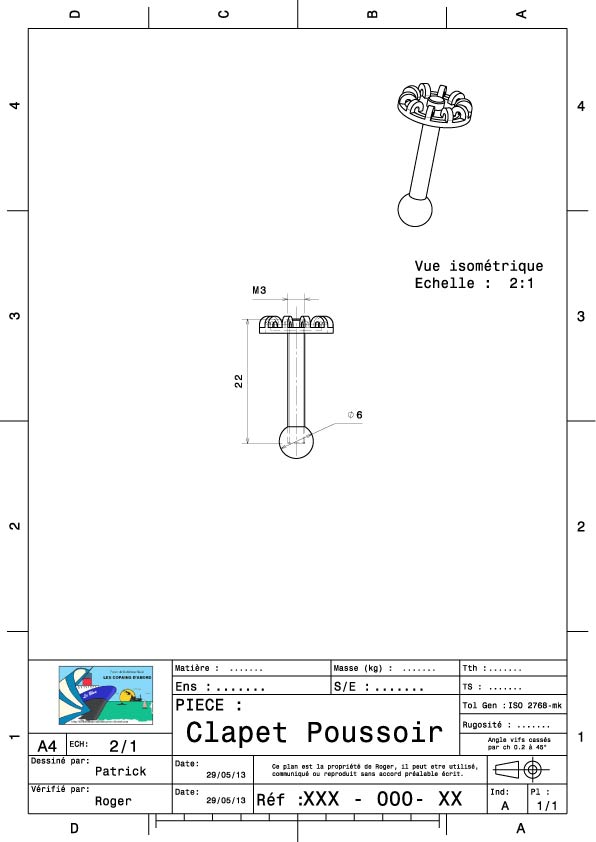

A la demande générale et unanime de KBIO :cheers: , voici les images :






KBIO, je peux t'en envoyer à colorier si tu veux sifflote :cheers:
Plus sérieusement je vais me pencher (mais pas trop sinon je vais tomber) sur les idées que tu avais eu concernant cette vanne.

@++
Patrick

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Ven 31 Mai 2013 - 8:25

Merci Patrick! :(
C'est nettement plus clair et facile d'emploi de cette façon! salamalec
:hurle ET AVEC LE LOGO DU BLEU EN PRIME! C'EST LA CLASSE!
Mâtin, quel forum!
C'est vraiment: " Les Copains d'Abord".
Bien cordialement! trinquons hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par paterson le Ven 31 Mai 2013 - 8:41

Arghhhhh !! devancé par le p'tit jeune. Merci Patrick !!

D'accord avec toi, KBIO.
Mais qques fois placer une 10zaine de photos peut devenir fastidieux, d'autant plus si on les envoie sur 3 ou 4 forums.
Je préfère passer par un serveur dédié consultable par tous (sauf aujourd'hui :comprend pas )
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Ven 31 Mai 2013 - 8:58

:(
d'autant plus si on les envoie sur 3 ou 4 forums.
:affraid: :affraid: :affraid:
C'est donc vrai? Il existe d'autres forums?..??? ! :D :cheers:

devancé par le p'tit jeune
C'est la vie! rire 1
clin d\\\\'oeil hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Patrick82 le Ven 31 Mai 2013 - 9:04

Disons que les p'tits jeunes bossent face à l\'ordi afin de cotiser pour la retraite de nos anciens clin d\\\\'oeil lol!
Et comme j'ai en permanence mes mails sous les yeux (j'ai regroupé mes mails perso et boulot dans une même boîte), je peux réagir vite....


_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par GAZOU le Ven 31 Mai 2013 - 9:24



bravo C'est donc vrai? Il existe d'autres forums?..??? !

si on peut dire !
ce sont souvent des copié/ collé de celui-ci.
L'inverse n'est pas vrai........................;

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Ven 31 Mai 2013 - 12:29

:( Hello!
La réputation de Paterson n'est plus à faire dans le milieu de la vapeur. C'est pourquoi il est sur plusieurs forums et ..................... sur sa loco ! roi

clin d\\\\'oeil trinquons hello

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par paterson le Ven 31 Mai 2013 - 14:25

KBIO a écrit: :( Hello!
La réputation de Paterson n'est plus à faire dans le milieu de la vapeur. C'est pourquoi il est sur plusieurs forums et ..................... sur sa loco ! roi
clin d\\\\'oeil trinquons hello

Houla !! je ne suis qu'un modeste modéliste et j'en apprends tous les jours.
J'ai appris qques bases, mais mes autres connaissances sont souvent des expé perso, et qques fois "folkloriques" :affraid:
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Malevthi le Lun 10 Fév 2014 - 10:03

Bonjour,
Pour mes besoins et avec ce dont je dispose, je me suis inspiré de la vanne de Roger. Elle est en cours de fabrication, je vous dirai ce que ça donne une fois finie.
Voici le plan:
Et vous pouvez copier-coller ce plan où vous voulez et même effacer le nom bisous
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par paterson le Lun 10 Fév 2014 - 11:06

Salutous,
Thierry, pour la 1ère vanne, j'avais utilisé du néoprène de 10/10; depuis j'ai mis du silicone.
J'attends ton retour d'utilisation.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Lun 10 Fév 2014 - 11:08

hello Bonjour!
Un bien beau schéma dont quelques uns pourront profiter et un bel exemple de camaraderie; oui génial
Merci pour ce partage. roi
Cordialement! bonjour

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Malevthi le Lun 10 Fév 2014 - 11:10

Je vais essayer du nitrile fin, comme les trous sont perpendiculaires à la face d'appui et que je n'utilise pas une bille mais un poussoir plat ça devrait aller.
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par pier33 le Lun 10 Fév 2014 - 18:40

Hello,
C'est ta vanne je ne vois pourquoi effacer ton nom  salut japonnais
Pier33
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Malevthi le Ven 14 Fév 2014 - 19:01

Bonjour à tous,
Voila ma vanne terminée, reste à la tester ...
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Invité le Sam 15 Fév 2014 - 21:29

hello salut!
Voilà une vanne bien usinée! génial
A quelle pression comptes-tu l'utiliser??
Cordialement! bonjour

Invité
Invité


Revenir en haut Aller en bas

Re: Une mini-vanne à membrane

Message par Malevthi le Dim 16 Fév 2014 - 14:32

Je l'ai essayée à 4 bars.
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas
