Chaudière marine horizontale ... démontable

Page 2 sur 2 Précédent  1, 2

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Mer 4 Sep 2013 - 13:03

Bonjour,
Merci Bobino pour ces précieux renseignements. L'intérêt de la chaudière démontable sera justement de se rendre compte de l'entartrage et d'y apporter les remèdes éventuels.:trin:
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Lun 14 Oct 2013 - 21:27

Bonsoir à tous,
La voilà enfin opérationnelle !
Les nombreux tubes d'eau ne refoulent pas la flamme des brûleurs mais absorbent un maximum d'énergie puisque je peux mettre ma main au dessus de la cheminée sans me brûler.

Pour le moment je n'ai pas encore mis la régul et l'alimentation en eau.





Je maintiens 2bars en continu avec une bonne production de vapeur.

avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par scyllias91 le Mar 15 Oct 2013 - 0:50

Hello,

Superbe ,ça fait plaisir de voir un aussi beau projet prendre forme et fonctionner du premier coup.
Qu'as tu utilisé comme bruleur?

Eric


_________________
Scyllias91

scyllias91

Age : 52

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par KBIO le Mar 15 Oct 2013 - 9:20

Salut!:(
TIP-TOP! salamalec C'est comme ça que doit fonctionner une chaudière:bravo
- Pouvoir mettre la main sur la cheminée sans se brûler.:D
Pas comme ces chaudières au cul desquelles, tu peux griller un merguez, ou bien quand le premier tube bouilleur est juste en bout de bec de brûleur .étonnant
Çà te refoule dans la margoulette parce que le tank à gaz est au maxi de Pression juste après remplissage , et le système est froid.
Il faut que la flamme puisse se former et qu'elle n'ait pas un seau d'eau à réchauffer.
Embarquer un minimum de flotte et alimenter la chaudière avec une pompe électrique , c'est l'avenir! Enfin, on n'a rien inventé non plus et on va me mettre sur le dos que je change de casaque en promouvant la pompe électrique.rire2
Non! non! Mais il faut admettre l'évidence , même si je ne veux pas électricité dans mon canot. (......pour l'instant!)sifflote :moo:
Excuse moi, Malevthi pour ce petit écart, mais ta chaudière est des plus intéressantes, parce que sans être Flash ou Semi elle est "Haute Performance".
On va en parler!clin d\\\\'oeil  Pourrais-tu nous en dire plus ou bien c'est encore sous le sceau du secret!roi
encore bravo!
Cordialement!hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par jacky241 le Mar 15 Oct 2013 - 9:32

bonjour à tous,
sortir 2 bars constants c'est déjà un beau résultat reste à résoudre le problème de l'alimentation en eau à distance  en conservant cette pression de sortie mais tu vas y arriver thierry j'en suis convaincu.
bravo pour ces premiers résultats vraiment encourageants.
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Mar 15 Oct 2013 - 12:04

Bonjour et merci pour les encouragements :(
Les brûleurs viennent de lampes à souder Express
J'ai encore beaucoup de marge avec des brûleurs plus puissants que je pourrais éventuellement fabriquer.

KBIO a écrit:alimenter la chaudière avec une pompe électrique , c'est l'avenir
Tu n'as pas honte de proposer des solutions aussi hérétiques :affraid: :mart:
J'ai une autre idée scratch mais il faudra encore patienter .... clin d\\\\'oeil
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par KBIO le Mar 15 Oct 2013 - 12:26

:(
Tu n'as pas honte de proposer des solutions aussi hérétiques affraid marteau
J'ai une autre idée scratch mais il faudra encore patienter .... Wink

roi Je le savais qu'on n'allait pas me manquer et se moquer!:mon dieu rire2
Je crois savoir ce qu'est ton idée!:mon dieu mais comme tu le proposes :attendons! Tu prends de l'avance!:(
Bien cordialement!trinquons hello


Dernière édition par KBIO le Jeu 17 Oct 2013 - 17:29, édité 1 fois

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Jeu 17 Oct 2013 - 17:00

Bonjour,
Aujourd'hui, quelques mesures de performances:

700gr d'eau au départ

Montée en pression :
1 bar en 2 mn
2 bars 50 sec plus tard soit 2'50" en tout
Production de vapeur :
200 gr en 4 mn soit 50gr/mn

Je n'ai pas de point de comparaison avec d'autres chaudières car je n'ai jamais fait ce genre de test avant. Si quelqu'un à d'autres résultats ça m'intéresse clin d\\\\'oeil
hello
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par KBIO le Jeu 17 Oct 2013 - 17:49

:( Salut!
Une montée en pression aussi rapide avec 700 Gr d'eau embarquée , et 50 gr/min !
Moi! Mr Malevthi, je dis : "RESPECT" salamalec
Même si la chaudière était prévue pour une bonne production de vapeur , c'est tout de même un exploit d'en arriver là au premier coup!bravo bravo
Comme quoi, la surface de chauffe est importante est importante pour une bonne chauffe stable.

54 Gr à 2 B Mano (=3 B Abs) : 1.65 (Kg/M3) = 33750 cc de vapeur produite en 1 min!
Avec un D10 de 23cc => 33750: 23 = 1467 RPM!
Même avec 30% de glissement , tu l’exploses!applaudissement applaudissement
Prévoir un bon graissage et tu gagnes tous les concours!roi :pleur
Un grand bravo et bien cordialement!

ps: quelle genre de machine prévois-tu pour épuiser cette chaudière???clin d\\\\'oeil


_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par vap38 le Jeu 17 Oct 2013 - 17:56

Bravo pour la performance bravo bravo
Le modèle est bien étudié.
Comme quoi ce modèle est très intéressant mais il faut être un bon soudeur 😢
avatar
vap38

Age : 67

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par KBIO le Jeu 17 Oct 2013 - 18:05

:(
C'est vrai que les Vaporistes du Bleu sont plutôt des soudards!sifflote rire 1 :mon dieu
Non! C'est pas vrai! Ils sont malins! Parce que moi, je cherche toujours une balance bien tarée pour peser la vapeur. Je ne trouve pas sur Ebay!
joker tu sors
C:hello: ordialement!

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Bobino le Jeu 17 Oct 2013 - 19:32

Bonjour à tous :(
Je crois que tu vas convaincre les amis de faire des chaudières à tubes d'eau c'est quand même agréable de ne pas attendre à la mise en chauffe
Les problèmes vont se poser pour l'alimenttion en eau une pompe attelée ?
As tu pu juger de la qualité de la vapeur ? , Y a t il un niveau d'eau et son indication est elle stable ?
Encore bravo pour la qualité du travail
avatar
Bobino

Age : 88

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Jeu 17 Oct 2013 - 22:00

Bonjour Bobino,
J'ai toujours eu une préférence pour les chaudières à tubes d'eau, mais chacune a ses avantages ...
Il n'y a pas de niveau sur cette chaudière et je ne compte pas en mettre un. Je rassemble et teste des éléments qui viendront se greffer au fur et à mesure de leur mise au point pour la régulation de chauffe et l'approvisionnement en eau. Avec 700ml la chaudière est trop remplie et la vapeur trop humide. Par contre après en avoir produit 200gr, la vapeur devient transparente à la sortie de la vanne, signe de sa bonne qualité. Je viserai donc un remplissage moins important ce qui renforcera encore les performances et allégera d'autant . Avec 700ml j'arrive au sommet des tubes d'eau mais étant donné la forte circulation à l'intérieur, je peux me permettre d'émerger le haut des tubes sans risque pour les brasures.
Au rythme de 50gr/mn il me faut 1,5L d'eau pour tenir 30mn (à fond sans régul). Je prévoirai donc une réserve d'eau d'à peu près ce volume.
Le moteur fait partie d'un projet parallèle dont j'ai parlé ici. C'est une machine 15cc bicylindre que j'ai entièrement dessinée ( celle qui tourne a été fabriqué par Maximus suivant mes plans). Elle rejoindra un jour l'une de mes chaudières dans la coque du Saint-Charles (encore un projet parallèle :biz ). Je ne suis pas rapide mais je suis tenace rire2
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Sam 6 Sep 2014 - 15:33

hello

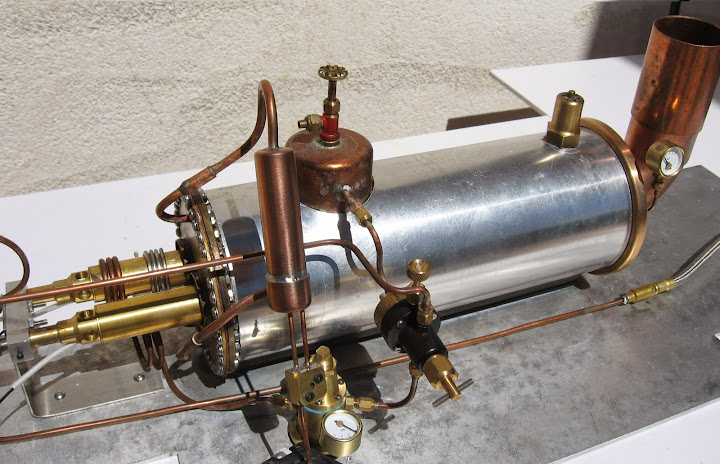

Petite vue de l'évolution de cette chaudière:
Il y a maintenant une isolation (liège 3mm) une enveloppe (tole alu), un régulateur de pression sur les brûleurs, un détendeur, chauffe en phase liquide, un niveau d'eau thermodynamique.






Dernière édition par Malevthi le Sam 6 Sep 2014 - 19:42, édité 1 fois
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par scyllias91 le Sam 6 Sep 2014 - 18:21

Whaouu !!!!

C'est vrai que tu postes pas souvent, presque 1 an depuis les dernieres photos mais ça vaut le coup d'attendre . bravo
Tu peux détailler les composants notamment le niveau thermostatique  .

Eric

_________________
Scyllias91

scyllias91

Age : 52

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Sam 6 Sep 2014 - 19:40

Pour le niveau thermodynamique, l'idée n'est pas de moi, mais de Bobino:
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par KBIO le Sam 6 Sep 2014 - 19:43

hello Hello!
Elle est magnifique!  génial
Comme dis Scyllias , il va falloir que tu nous en dises un peu plus sur les différents éléments. oui
Et puis un essai avec une machine pour voir ce qu'elle dans le ventre. Nul doute qu'il y aura une machine adaptée à ses performances.
Et puis le tout qui fait tourner une hélice sur un bateau????? N'est-ce pas une bonne idée??? fière
Encore bravo.
Cordialement. bonjour

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par Malevthi le Sam 6 Sep 2014 - 20:07

Le moteur n'est toujours pas terminé, le bateau non plus et la retraite est encore loin lol!
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudière marine horizontale ... démontable

Message par jacky241 le Dim 7 Sep 2014 - 8:12

bonjour à tous,
même si la mise au point doit être pointue le contrôle du niveau d'eau basé sur la dilatation de celle-ci me parait plus judicieux que les systèmes de détection de la veine d'eau dans un tube .
je suis vraiment curieux d'avoir tes impressions sur la fiabilité du procédé.
ne compte pas trop sur la retraite pour le temps libre, les journées défilent à une vitesse phénoménales !
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas
