Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Lun 25 Mar 2013 - 22:38

ok ca marche merci pour les infos le schema du module est clair,
j ai fait un schema electrique général, peux tu me dire ce que tu en penses (pour info le générateur de fumée et le module son sont de chez harbor model)

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par GAZOU le Mar 26 Mar 2013 - 9:50

bonjour

je suis surpris de voir le module son qui commande le variateur, je verrais plutôt un Y à la sortie de récepteur

le fumigène Harbor modèles fonctionne très bien et il serait bien qu'il soit couplé à l'autre variateur par un Y lui aussi.

Les modules harbor Modèles ont une bonne réputation.

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mar 26 Mar 2013 - 10:46

je dois vérifier mais je crois bien que le son commande le variateur, j'ai oublié l alim du vario 1 à la batterie parcontre
pour le fumigéne, je l'ai couplé à l autre vario, non?

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par GAZOU le Mar 26 Mar 2013 - 11:41

je ne crois pas, le variateur ( régime moteur ) commande le son, c'est logique
oui le fumigène couplé à un variateur

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mar 26 Mar 2013 - 12:05

utilises tu des BEC? si oui en as tu un à me conseiller

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par GAZOU le Mar 26 Mar 2013 - 12:35

non , je n'utilise pas de "bec"

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par Claude dit Oldsail le Mar 26 Mar 2013 - 17:23

Hello
Le BEC c'est Battery Eliminator Circuit.

Claude dit Oldsail

Age : 63

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par bertrand78 le Mar 26 Mar 2013 - 18:07

hello

Je viens de lire la notice du module son.
Ton câblage me semble correct.
(Pour Gazou) C'est la réception radio qui fait varier le bruit et non pas la vitesse de rotation des moteurs comme le système de chez Conrad.

Si tu n'as pas un de tes variateurs qui a la fonction "bec", le plus simple est de brancher un boitier de piles sur ton récepteur.
Si tes variateurs ont la fonction "bec", seul un des deux variateurs devra fournir la tension à ton récepteur.
Le système "bec" permet de transformer l'alimentation de tes moteurs 12V en alimentation 4.5 à 6 V au travers de ton variateur.

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mar 26 Mar 2013 - 19:46

ce sont des variateurs electronize sans systeme bec
je voulais mettre un BEc entre la batterie 12V et le recepteur tout bonnement parce que je trouve dommage d'avoir une grosse batterie avec plein de capacité et ne la mettre a profit que pour les moteurs alors que ca pourrait tout faire fonctionner....
BEC ou pas BEC qu'en penses tu?
y'a un BEC de chez harbor model, mais j'ai du mal à saisir les branchements( ca parle de "ground" , y' a pas la terre sur un bateau)
http://www.harbormodels.com/site08/images/instructions/bevr-instructions.gif
je suis ouvert à toute suggestion

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par bertrand78 le Mar 26 Mar 2013 - 19:54

Moi je n'ai que des variateurs avec système BEC mais c'est peut-être pas la meilleur solution.
Il y a une question de poids qui rentre en compte, et si tu es juste, ta solution est peut-être la mieux si le truc existe.

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par patdxfr le Mar 26 Mar 2013 - 20:13

Tu as le choix chez le chinois du coin

pat_2b

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mar 26 Mar 2013 - 20:16

il doit avoir un deplacement de 19Kg, donc c est pas trop le poid qui me chagrine...

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par nanard84 le Mer 27 Mar 2013 - 7:32

:( à tous
jeannot41000 a écrit:
y'a un BEC de chez harbor model, mais j'ai du mal à saisir les branchements( ca parle de "ground" , y' a pas la terre sur un bateau)
C'est simplement le moins (-), la masse ou le 0volt.
A+
Bernard

nanard84

Age : 61

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mer 27 Mar 2013 - 11:46

merci bernard

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par Invité le Mer 27 Mar 2013 - 11:54

hello

je confirme ,le "Ground" correspond au moins de la batterie d'alimentation :(

a+

Invité
Invité


Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mer 27 Mar 2013 - 19:41

ok merci pour tous ces renseignements
je crois que je vais partir sur le BEC de harbormodel

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par Patrick82 le Mer 27 Mar 2013 - 20:31

Salut!

Combien qu'il coute donc ton systeme BEC? Car on peut le faire pour pas cher....

@++
Patrick

Patrick82

Age : 34

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Mer 27 Mar 2013 - 22:23

il coute 27$ chez harbor model

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par Patrick82 le Jeu 28 Mar 2013 - 9:25

:affraid:

Le principe du BEC, c'est un régulateur de tension qui permet de générer du 5V à partir d'un tension plus élevée (12V dans ton cas). Ce composant (le régulateur) coûte environ 1€, tu peux regarder la référence L7805. Il faut simplement lui rajouter deux petits condensateurs et tu as ton système BEC pour moins de 3€ !! Donc pour le coup, 27$ je trouve un peu cher... c'est avec frais de port compris ??

Si tu veux je peux te le faire..

@++
Patrick

Patrick82

Age : 34

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par patdxfr le Jeu 28 Mar 2013 - 12:16

ils sont dans les 5€ chez HK

Si tu veux, j'ai une commande à faire rapidement ...

pat_2b

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Jeu 28 Mar 2013 - 13:27

non c est sans les frais de port,
je veux bien que tu me le fasses, meme en faire deux si c est possible
avec chris 41 on monte le meme bateau
faut juste que tu me dises comment tu veux qu on s'arrange pour le reglement

jeannot41000

Age : 35

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par patdxfr le Jeu 28 Mar 2013 - 14:07

>> Mail privé ...

pat_2b

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par patdxfr le Ven 29 Mar 2013 - 22:20

bertrand78 a écrit: hello
Tu branche le connecteur avec les trois fils sur sur ton récepteur.

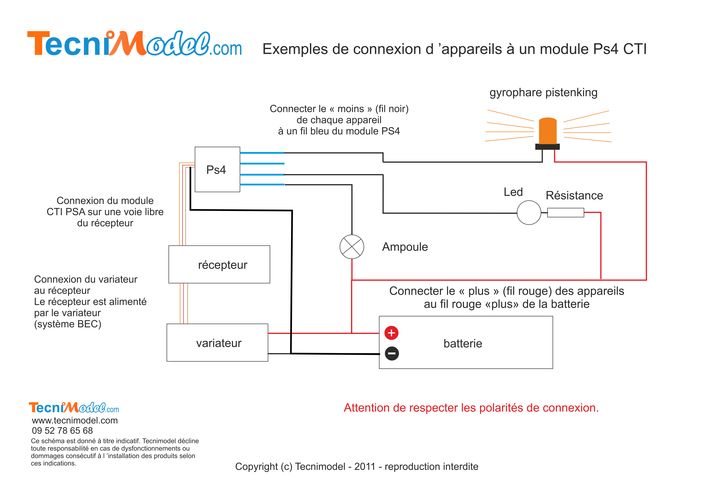

Sur le schéma " exemple de connexion " il me semble qu'il manque le fil noir qui doit aller sur le moins de ta batterie.
Personnellement j'utilise celui ci http://www.tecnimodel.com/modules-electroniques/2357-module-inter-multi-fonction-sxm.html qui peut avoir des fonctions clignotantes.

Attention, le module est donné pour 4x4A soit 16A et tout passe par la piste - du récepteur qui risque de ne pas apprécier

Ça irait mieux en ajoutant un fils noir comme ça :


D'ailleurs le vendeur (/fabricant ?) se défausse bien :

Ce schéma est donné à titre indicatif. Tecnimodel décline toute responsabilité en cas de dysfonctionnements ou dommages consécutif à l ’installation des produits selon ces indications.

pat_2b

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par bertrand78 le Ven 29 Mar 2013 - 22:58

hello
Tu branche le connecteur avec les trois fils sur sur ton récepteur.
Sur le schéma " exemple de connexion " il me semble qu'il manque le fil noir qui doit aller sur le moins de ta batterie.
Personnellement j'utilise celui ci http://www.tecnimodel.com/modules-electroniques/2357-module-inter-multi-fonction-sxm.html qui peut avoir des fonctions clignotantes.

Sur le schéma de celui pour lequel je donne le lien, c'est bien ça, sur la photo du module Ps4 CTI il y a bien le fil noir qui n'est pas représenté sur leur schéma.


_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: construction de mon remorqueur IMARA

Message par jeannot41000 le Sam 20 Avr 2013 - 11:33

suite du bateau avec aménagement interieur, mise en place d'un pont où tous les élements seront amovibles et le cablage non apparent
[img][/img]
[img][/img]
[img][/img]
