Message par marco85 le Sam 5 Jan 2013 - 19:39

bonjour a tous , petit nouveau sur le forum , je vous présente mon chalutier encore en construction
ech 1/21
long 1, 18 m
poids 28 kg
en esperant pouvoir naviguer avec vos belles maquettes un de ces jours trinquons




avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par bertrand78 le Sam 5 Jan 2013 - 19:45

Bonjour Marco.

Pour la navigation c'est ICI

Et pour la présentation soit gentil de passer par ICI

En tout cas ça m'à l'air d'être une belle réalisation que tu nous présente là.
avatar
bertrand78

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par david17 le Sam 5 Jan 2013 - 19:53

bravo Un très beau modèle de pont couvert .
david17 bravo
avatar
david17

Age : 46

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par Invité le Sam 5 Jan 2013 - 20:59

hello

tout a fait david dit du 17 .Enfin un chalutier qui ressemble à ce que l'on voit sur les quais

a+

Invité
Invité


Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par GAZOU le Sam 5 Jan 2013 - 21:03

bonjour Marco

Superbe !

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par sebick le Sam 5 Jan 2013 - 21:15

Trés belle réalisation.
bravo bravo
Seb(ick)
avatar
sebick

Age : 44

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par camerone le Sam 5 Jan 2013 - 21:57

hello
des photos des photos des photos des photos des photos des photos roi
camerone
avatar
camerone

Age : 47

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par Claude dit Oldsail le Dim 6 Jan 2013 - 9:02

Hello
Et puis un bateau BLEU, qui s'appelle "LES BARGES", a toute sa place sur ce forum :cheers:
avatar
Claude dit Oldsail

Age : 64

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par seismic76 le Dim 6 Jan 2013 - 9:04

Bonjour,

Très belle réalisation. Mais pourquoi le 1/21 ème comme échelle.

seismic76
avatar
seismic76

Age : 68

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Dim 6 Jan 2013 - 12:58

merci a tous ! l echelle je l ai trouver en faisant agrandir le plan constructeur a la photocopieuse sa me convenait bien clin d\\\\'oeil
avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Dim 6 Jan 2013 - 13:20

quelques photos de détails





avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par fred 44 le Dim 6 Jan 2013 - 20:23

bonjour,tres beau bateau avec un travaille soigné,la partie arriere est tres réaliste avec sa rouille et ses enroulleurs, bravo
merci pour ces belles photos
kénavo

fred 44

Age : 54

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par GAZOU le Dim 6 Jan 2013 - 20:33

personne ne pose la question, alors j'y vais;

c'es quoi ce bitain ?


_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Dim 6 Jan 2013 - 20:59

hihi ! c est lenrouleur tribord avec le fil du servo renfermé pour actionné la bobine centrale , ya d la bidouille la dedans ! :biz
l enrouleur et les treuils sont fonctionnels je suis a la fabrication des inverseurs en ce moments ! dur dur l électronique! :comprend pas
avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par GAZOU le Dim 6 Jan 2013 - 21:36

hello

tu nous expliques ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par camerone le Dim 6 Jan 2013 - 21:58

hello
Ah oui tu ne t'en sortiras pas comme ça :D , le mieux c'est de commencer depuis le début salamalec salamalec
camerone
avatar
camerone

Age : 47

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par GAZOU le Dim 6 Jan 2013 - 22:13

hello

ça oui ! si tu veux entrer tout de suite dans les belles realisations il va falloir que tu nous mettes des photos de ton bateau depuis le début de la mise en chantier. Tu ne t'en sortiras pas comme ça ! :cry:

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par fred 44 le Lun 7 Jan 2013 - 10:48

+1 avec vous les gars,un bateau comme celui ci mérite d'autres détails
bien a toi
fred 44

fred 44

Age : 54

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Lun 7 Jan 2013 - 20:51

bon d accord c est bien parce que c est vous =)

voici les debuts , apres 3 année a rechercher les plans de ce chalutier , j ai de bons amis qui connaisse l armateur ( mr claude richxxd ) qui m ont faciliter la tache pour obtenir mon bonheur !

le navire réel fait 24 m95, largeur 7,22m,puissance 589kw , poids 226,26gt , ind radio FOMP , immat LS870580
construit en 1998 au chantier naval du ponnant a la rochelle puis d océa chantier naval des sables d olonne , prévu pour le chalut pélagique ou au boeuf il fut transformé en 2010 pour la senne danoise (chalut plus économique en gazole et qui abime moins le poisson )

avril 2012: debut des plans
puis la suite sur un chantier a l envers ( pas de photos a ce stade de la construction )rien d exeptionnel la quille est en ctp de 8mm et les couples en 5mm , le bordée est en ctp 3 mm

la coque fini



le gouvernail fait en laiton puis la tuyere kort modifiée



la prise d eau qui traverse la coque de part en part

avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par GAZOU le Lun 7 Jan 2013 - 22:23

:comprend pas

à quoi sert la prise d'eau ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par LUZOLO le Mar 8 Jan 2013 - 7:32

Salutatous hello
Gazou, comme on peut le voir sur la dernière photo, il y a 2 piquages sur le tube de prise d'eau.
Je pense que marco85 va s'en servir pour installer une pompe pour un refroidissement moteur.
Voili voilou
En attendant c'est du beau boulot, j'ai l'impression de reconnaitre un modéliste bien connu des anciens (Viv....)
A+
Patrick
avatar
LUZOLO

Age : 62

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Mar 8 Jan 2013 - 17:22

c est bien sa la prise d eau comme sur le vrai est constituer d un tube en cuivre diametre 16 puis soudé a l étain sur 2 boite en tole de laiton 10/10 pour la forme rectangulaire de l orifice , sur le dessus 2 petit tube en laiton soudé pour ratrapper le diametre de la durite , le tout 100% étanche biensur !
avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Mar 8 Jan 2013 - 17:59

puis les sorties d eau sur le flanc de la coque, la pompe elle sera mis en place apres peinture de la chambre moteur

apres vient les chaise d enrouleur en laiton soudé , collé a la colle époxy sur une tole 5/10

les treuils sont fonctionnel a l aide d un servo dont j ai gardé que le moteur qui a un couple de 3 kg ( amplement sufisant pour remonter le chalut )


apres peinture la mise en place avant de refermé le pont supérieur



a ce stade la je referme definitivement le pont apres multiple essais des treuils
avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par marco85 le Mar 8 Jan 2013 - 18:14

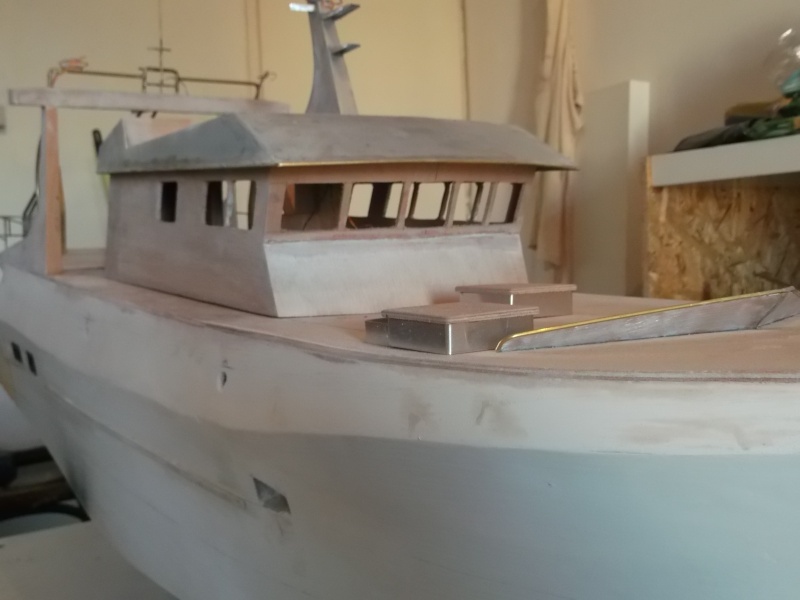

la superstructure elle est en ctp de 3mm ,la casquette est en ctp3mmet tole alu 10/10 le mat est creux en tole d aluminium de 20/10



le bulbe reçoit sa grille de protection et plus tard son anode

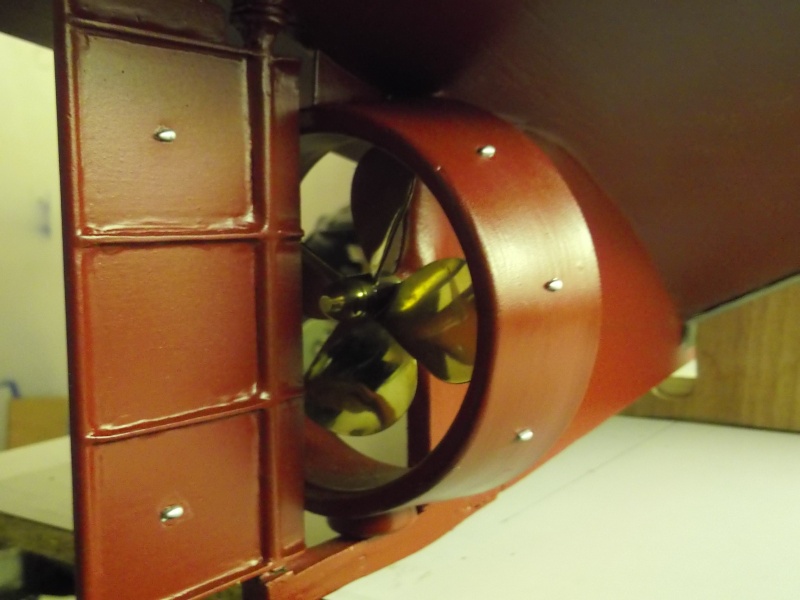

a l arrière la tuyère kort modifié et le gouvernail sont en place définitivement
avatar
marco85

Age : 31

Revenir en haut Aller en bas

Re: chalutier " LES BARGES"

Message par david17 le Mar 8 Jan 2013 - 18:15

:D Sublime !! applaudissement
david17 salamalec
avatar
david17

Age : 46

Revenir en haut Aller en bas
