Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Jeu 13 Déc 2012 - 22:42

Le club de maquette de Dinan à mis en construction le BSS Rance de la Marine Nationnal le dernier bateau hôpital de la Marine National .Se batiment a été désarmé en Janvier 1997
Notre maquette au 1/50 iéme mesure 2m02 de longueur et 26cm de large
Ci joint les caractéristiques du vrai bateau

Déplacement : 2510 tonnes (2700 pc)
Dimensions (mètres) : 101,50 x 13,10 x 4,25 mètres
Vitesse : 16,5 noeuds
Electronique embarquée : 1 radar de veille DRBV22E ; 1 radar de navigation Decca 1226; 1 détecteur de radar ARBR/ARBA10.
Armement : 2 mitrailleuses de 12,7mm
Propulsion : 2 moteurs diesel SEMT-Pielstick 12 PA 4, 1 hélice
Puissance : 3200 ch (2353 kW)
Usine électrique : 920 kW
Equipage : 10 officiers, 39 officiers mariniers, 69 QMM

Le bâtiment possède également une plateforme et un hangar pour hélicoptères. Le toit du hangar sert aussi de pont d'envol.

Ce batiment pouvait embarquer jusqu’à 3 hélicoptères et les loger dans sont hangars





Premiere photos de la maquette en construction





floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par patdxfr le Jeu 13 Déc 2012 - 23:52

Il y a un paquet de détails à faire figurer !

Je vois qu'il y a déjà un marin malin sur le pont clin d\\\\'oeil

pat_éb

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par LAPIN 44 le Ven 14 Déc 2012 - 11:47

Salut patdxf
Avec les plans du SHM,il n'y a pas de soucis pour les détails. ce navire a moins d'apparaux de ponts que les autres BSLs, comme la LOIRE
Michel

LAPIN 44

Age : 65

Revenir en haut Aller en bas

Pas de soucis

Message par floréal le Ven 14 Déc 2012 - 13:07

"Avec les plans du SHM,il n'y a pas de soucis pour les détails"

oui mais faut les faires même avec une solide documentation se n'ai pas si simple

floréal

Age : 51

Revenir en haut Aller en bas

Nouvelles photos

Message par floréal le Ven 14 Déc 2012 - 13:13

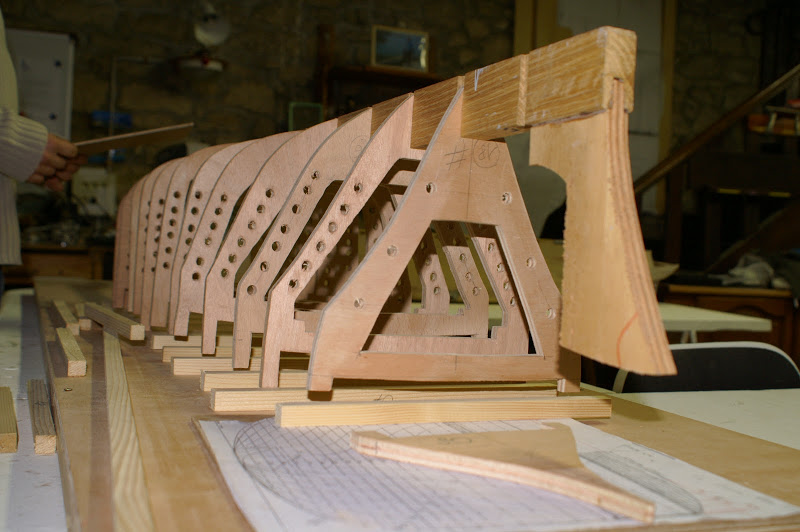

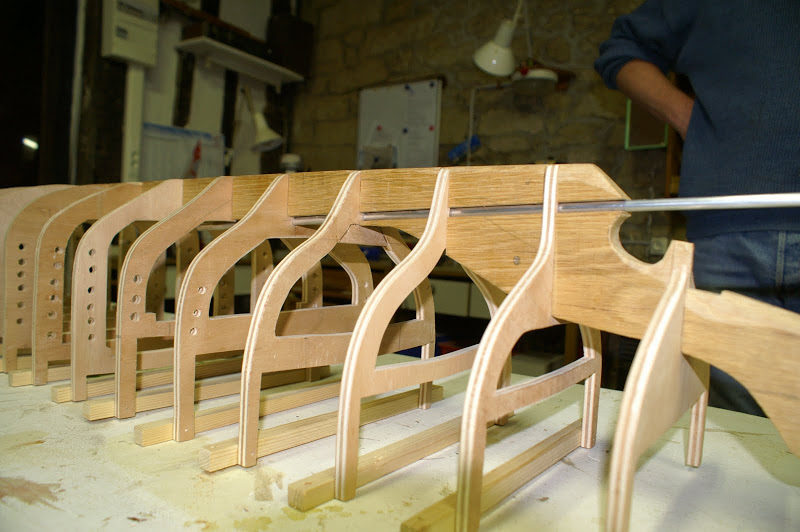

Mise en place des couples sur la quille en chêne



Mise en place du tube d'étambot


floréal

Age : 51

Revenir en haut Aller en bas

Mise en place du bordé

Message par floréal le Sam 15 Déc 2012 - 9:40

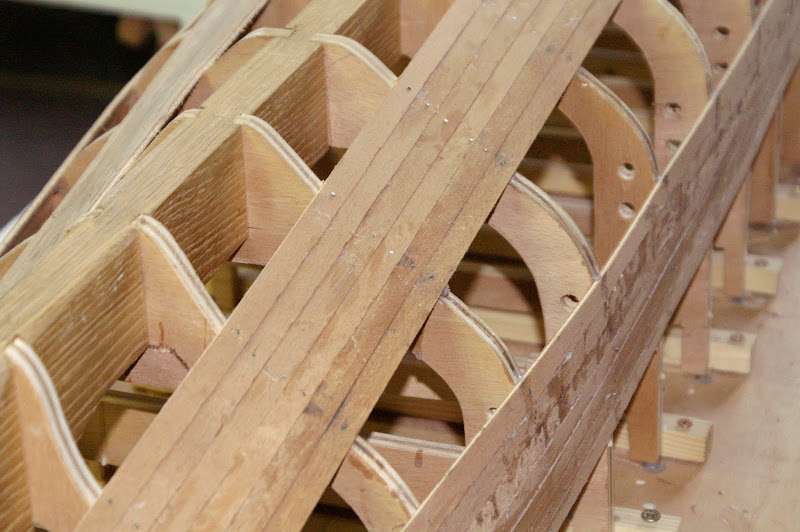

Fixation sur le chantier et mise en place du bordé






Latte réalisé en contre plaqué 3mm

floréal

Age : 51

Revenir en haut Aller en bas

Mise en place du bordé suite

Message par floréal le Lun 17 Déc 2012 - 20:14



en pleine action




floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par GAZOU le Lun 17 Déc 2012 - 20:20

bonsoir




sacré morceau ! quel poids fera t'il ?

je présume qu' à Dinan vous connaissez le principe d'archimède.................... :cry:

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Lun 17 Déc 2012 - 20:35

Pas très lourd une vingtaine de kg
oui on connait un peu le principe d’Archimède avec notre super servant on s'est arraché un peu les cheveux s'est peut être pour cela que j'en ai plus

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par GAZOU le Lun 17 Déc 2012 - 20:42

c'est pas toi qui es sur la photo alors. :cry:

pour le principe j'espère que quelqu'un vous a expliqué :cry:

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Mar 18 Déc 2012 - 7:50

Non se n'est pas moi sur la photo s'est GUY 22
pour le principe d’Archimède oui on est bien au courant je vous parlerai peut un jour de notre monstre des mers après 7 ans de construction et de mise au point il devrait être complètement opérationnel au printemps mais se n'est pas le sujet

floréal

Age : 51

Revenir en haut Aller en bas

Bloc avant

Message par floréal le Mar 18 Déc 2012 - 7:54

Fabrication du bloc avant en contre plaqué




floréal

Age : 51

Revenir en haut Aller en bas

Mise en place des ponts

Message par floréal le Mer 19 Déc 2012 - 8:22

Fabrication de la chaise du gouvernail en alu



Mise en place des ponts

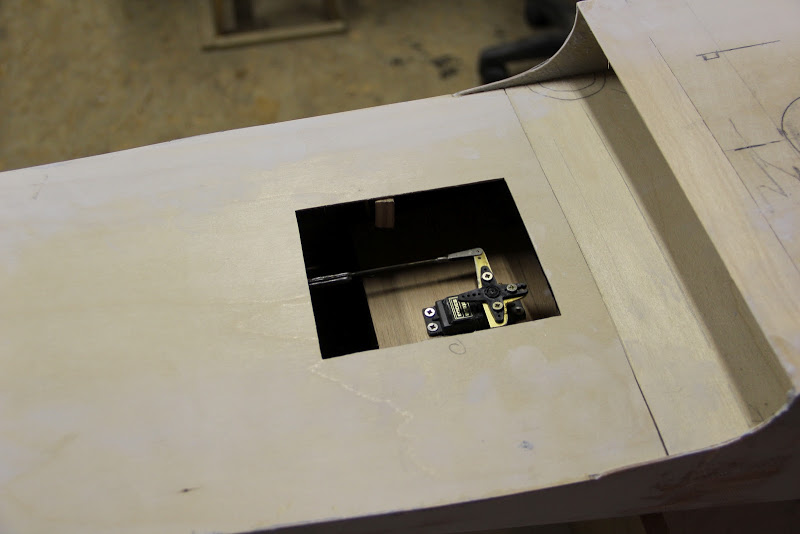

Fabrication du renvois du gouvernail avant la fixation du pont arrière car il ne sera plus démontable



pose définitif des ponts



le bateau et prêt pour se faire résiné

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par patdxfr le Mer 19 Déc 2012 - 9:54

Belle bête.
Perso, l'alu dans un endroit inaccessible ...

pat_2b

patdxfr

Age : 55

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Mer 19 Déc 2012 - 10:21

L alu que pour la chaise le tube étambot l'axe du gourvernail et les renvois sont en laiton

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par Nico le Mer 19 Déc 2012 - 10:43

hello

L alu que pour la chaise le tube étambot l'axe du gourvernail et les renvois sont en laiton

Justement c'est là qu'est le problème...enfin si vous naviguez en eau salé avec!

Nico

Age : 27

Revenir en haut Aller en bas

Eau salé

Message par floréal le Mer 19 Déc 2012 - 17:40

Nos maquettes ne vont jamais dans l'eau salé ,car il faudrait d’abord naviguer par mer très calme et trop de contrainte . Après chaque navigation il faudrait tout rincer à l'eau douce
Le plus souvent nous naviguons en étang ou sur la Rance qui est au pied de notre club juste la route à traverser
Photo de notre club ( bâtiment à colombage sur la photo le club dispose du 1er et 2 ieme étage)



Quand on a cette vue au pied de chez sois inutile d'aller ailleurs pour naviguer

floréal

Age : 51

Revenir en haut Aller en bas

Pose de la résine

Message par floréal le Jeu 20 Déc 2012 - 8:48

Découpage de la fibre de verre et résine en extérieur par beau temps ,et oui en Bretagne on a aussi du beau temps






pour Gazou sur la première photo je suis en jeans bleu, sans cheveux Archimède me les a fait tomber

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Jeu 20 Déc 2012 - 8:50

Si quelqu'un d'entre vous veulent venir a notre fête Rance Modélisme s'est ici que vous naviguerez le cadre est remarquable sans vouloir se vanter

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par GAZOU le Jeu 20 Déc 2012 - 9:34

bonjour

promis l'année prochaine j'y serais.

Vous avez un sacré modéliste qui habite de l'autre côté à droite.

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par floréal le Jeu 20 Déc 2012 - 9:38

je ne connais pas si tu le connais dit lui de venir nous voir un mardi soir on boira un café arrangé

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par GAZOU le Jeu 20 Déc 2012 - 9:40

C'est un timide, je vais essayer car il est souvent parti

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Masticage

Message par floréal le Jeu 20 Déc 2012 - 17:34

Masticage de la coque et ponçage j'ai horreur du ponçage

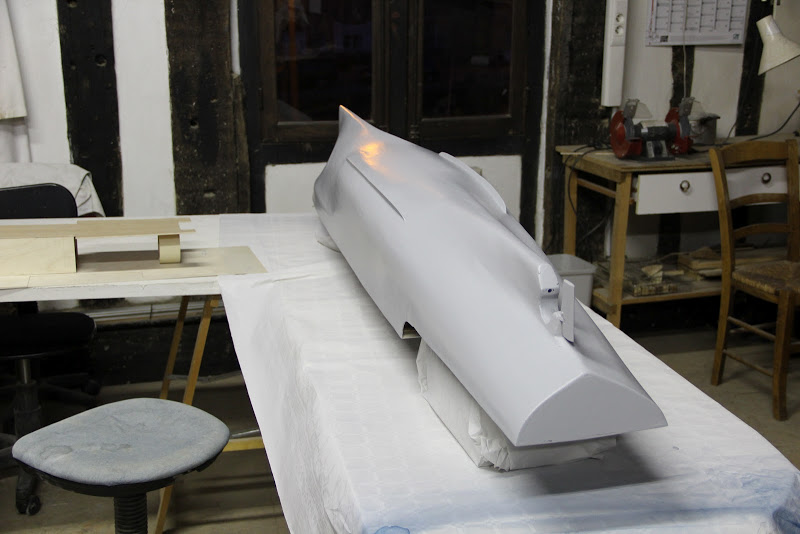

Première couche de l'apprêt pour voir les défauts éventuelles




floréal

Age : 51

Revenir en haut Aller en bas

Mise en peinture

Message par floréal le Sam 22 Déc 2012 - 9:40

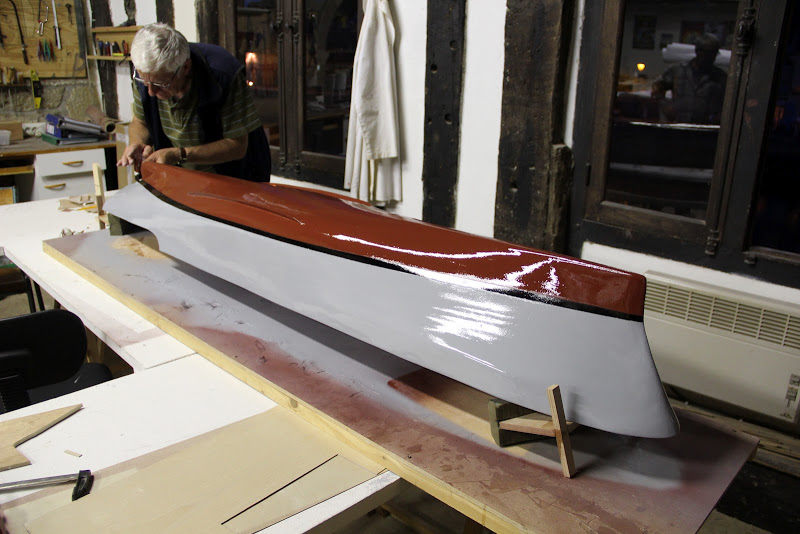

Pour la peinture:
Le rouge de la carène REF ; ral 3009
Le gris coque REF ; ral 7040
Un noir mat

















Opération de peinture terminé
Nous allons commencer la construction des superstructures

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le BSS Rance ( Batiment soutient de santé A 618 )

Message par sebick le Sam 22 Déc 2012 - 10:11

Pffffff quand je vois ça, j'ai envie de retourner aux coloriages... :pleur
Seb(ick)

sebick

Age : 43
