Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Nico le Mer 6 Fév 2013 - 18:33

hello

C'est le Mighty Servant ?

Nico

Age : 27

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par bertrand78 le Mer 6 Fév 2013 - 19:22

hello

Voici le schémas très simple de ta commande.


Tous les poussoirs sont représentés au repos.
1- La came appuie sur le poussoir "MARCHE AV" , la bateau avance en PV
2- La came appuie sur le poussoir "MARCHE AV" et sur le poussoir "PV/GV" , le bateau avance en GV
3- La came appuie sur le poussoir "MARCHE AR" , le bateau va en arrière en PV
4- La came appuie sur le poussoir "MARCHE Ar" et sur le poussoir "PV/GV" , je vous laisse deviner ce qui arrive.

Précision à cette technique, pour passer en marche avant ou arrière, on passe obligatoirement par la petite vitesse.

Pour Nico, si tu n'as pas besoin de la marche arrière, tu supprime les poussoirs MAV et MAR et tu relies le plus moteur directement sur le commun du poussoir PV/GV.

A+

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Nico le Jeu 7 Fév 2013 - 6:22

hello

Merci Bertrand !

A+
Nico

Nico

Age : 27

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Jeu 7 Fév 2013 - 20:00

Nico dit ;
""C'est le Mighty Servant ?""
oui s'est une partie de ces commutateurs
je devrais peut être faire un poste sur cette réalisation ?

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par GAZOU le Jeu 7 Fév 2013 - 21:40

oui tu devrais !

je devrais peut être faire un poste sur cette réalisation ?

n'oublie pas de nous raconter les conseils que vous a prodigué "l'architecte naval " :cheers:

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Nico le Ven 8 Fév 2013 - 4:12

hello

Tu devrais ? tu rigoles oui, tu as intérêt plutôt étonnant


Nico

Age : 27

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Pablo le Ven 8 Fév 2013 - 13:13

hello Salut,
Un post sur le Mighty Servant, tu parles que c'est intéressant un bateau semi sous marin bravo bravo bravo
Vu à Subnautica, une belle bête :(

Pablo

Age : 65

http://www.loubet-modelisme.com

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par bertrand78 le Sam 9 Fév 2013 - 17:25

hello

par bertrand78 le Mer 30 Jan 2013 - 14:53

J'achète des variateurs de 50€ max et je n'en ai jamais cramé un.
par contre, je ne les achète pas en chine.

Le menteur, je viens de griller le Tamiya, celui du Ford Bronco... :pleur

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Invité le Sam 9 Fév 2013 - 17:32



rire 1 rire2 rire2 :cheers: je me marre


GAZOU a écrit:oui tu devrais !

je devrais peut être faire un poste sur cette réalisation ?

n'oublie pas de nous raconter les conseils que vous a prodigué "l'architecte naval " :cheers:



infuse science !science infuse ! , ce serais tu échappée pour "instructionner" d'autres quidam :cheers: rire 1 rire2

a+

Invité
Invité


Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Sam 9 Fév 2013 - 18:30

on ne refait pas l'histoire et on passe à autre chose clin d\\\\'oeil

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par Invité le Sam 9 Fév 2013 - 20:05

hello
en tous cas bravo les gars ,belle réalisation et qui fonctionne (on sait que derrière il y a de la réflexion approfondie et on en apprécie la profondeur ) :( bravo bravo bravo

Invité
Invité


Revenir en haut Aller en bas

Fabrication de la tourelle de 100mm

Message par floréal le Sam 28 Sep 2013 - 8:42

Après un été très chaud et bien agréable,la construction du Floréal reprend
j'ai décidé de mettre en fabrication la tourelle de 100 mm en route
je vais d'abord réaliser une matrice en PROLAB pour avoir une base pour le pliage du zinc
Cette tourelle sera fabriqué en zinc de 6 \10 ieme
j'avais mis les plans quelques pages plus hauts ,je suis donc parti de ces plans au 1\50ieme,et aprés decoupage je les ai collé sur du PROLAB

Le PROLAB



Collage



Découpage a la scie a ruban ça se découpe très bien







Mise en forme et après le traçage pour arrondir les angles







Je vous ferez parvenir de nouvelles photos et commentaires sur la fabrication de cette tourelle

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Lun 30 Sep 2013 - 18:51

Nouvelles photos

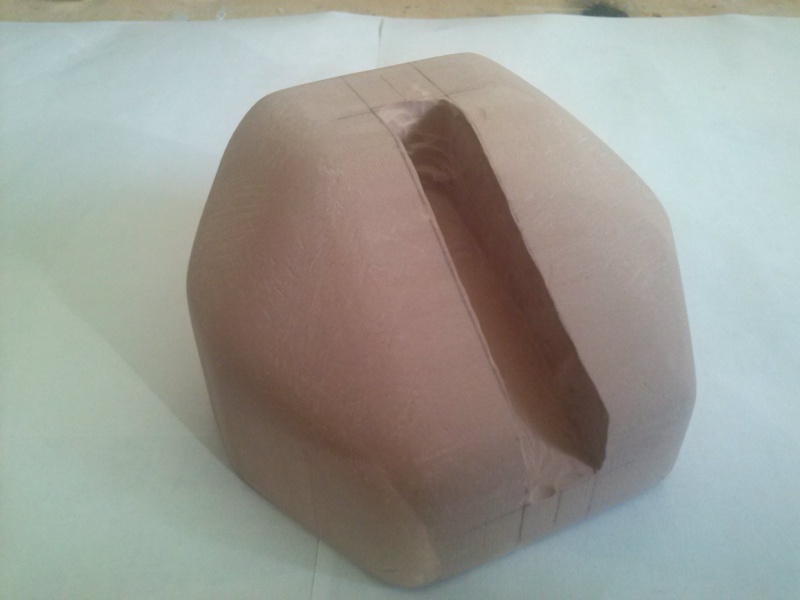

mise en forme complété de la tourelle avec les arrondies + évidement de la partie centrale


floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par cedric55 le Lun 30 Sep 2013 - 21:12

Sa serais mieux avec les photos :cry:

cedric55

Age : 38

http://cedricpierre.wix.com/modelisme55

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Mer 2 Oct 2013 - 14:47

nouvelle essai de photos







Sa remarche merci à celui qui es intervenu

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par galisse le Dim 6 Oct 2013 - 8:17

-


Dernière édition par galisse le Lun 17 Fév 2014 - 16:48, édité 1 fois

galisse

Age : 64

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Dim 6 Oct 2013 - 14:39

J'ai aussi la chance d'avoir des plans très détaillés de cette tourelle de 100mm :study:
j'ai pu monté à bord de plusieurs bâtiments de la marine qui en était équipée
je suis entrain de préparer les différents développés pour sa réalisation qui se fera en fin de compte en cuivre de 4\10.
La suite du travail pour bientôt avec de nouvelle photos

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par cedric55 le Dim 6 Oct 2013 - 14:52

Je confirme sur ma FLF j'ai pas mal de souci à faire toute les faces du canon de 100mm OTOMELARA

cedric55

Age : 38

http://cedricpierre.wix.com/modelisme55

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par albertus le Dim 6 Oct 2013 - 16:40

Hello
C'est le genre de truc que je tenterais en carton+cyano
mais ok, même ainsi il y aurait du boulot
L'avantage, on dessine une fois et on imprime au nombre d'exemplaires
Finalement cela doit aller beaucoup plus vite que la sculpture

donc un genre de machin comme ceci (incomplet)

albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Dim 6 Oct 2013 - 19:57

La piece que vous voyez ne me sert que de support pour realiser un developper en papier cartoner parfait avant de le reproduire sur une feuille de cuivre et proceder a l assembage avec soudure a l etain
Car faire un developper que d apres un plan sur se genre de piece la moi je dis qu il faut etre tres bon

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Sam 12 Oct 2013 - 21:22

Repérage et définition des différentes pièces de la tourelles en tout 23 pièces principales sans le canon et autres accesoires





Réalisation du premier développé en papier cartonné
pièce n°10





la suite arrive vue le temps que l'on a en ce moment

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Dim 13 Oct 2013 - 20:23

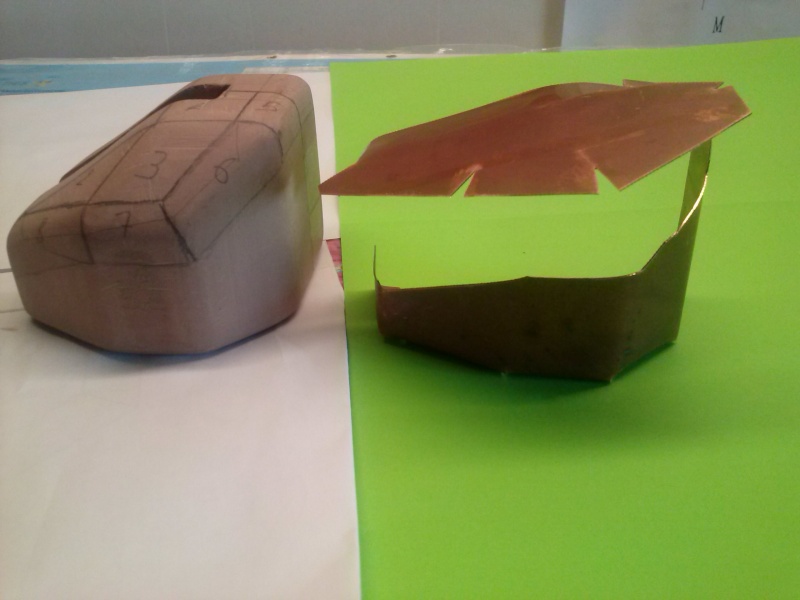

Réalisation du demi développé en papier carton
Une fois réuni et soudé cela fera le premier demi bloc gauche





Maintenant il ne me reste plus qu'a faire la copie sur la feuille de cuivre de 4/10 ieme
Faire le découpage assemblage et soudure à l'étain

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par nefertum le Lun 14 Oct 2013 - 10:11

Bonjour

2 questions :
- ou te fournis tu en MaB (Prolab) ?
- pourquoi ne pas te servir du modèle pour mouler en fibre et résine plutôt qu'en métal (gain de poids dans les hauts)

Salutations

nefertum

Age : 43

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Ven 18 Oct 2013 - 17:19

Pour donner suite à nefertum
Le prolab ou MaB comme tu l'appelles à première vue on peut le trouver dans le commerce ,nous au club nous en avons un bon stock donc pour le moment je tape dedans.
Pour la deuxième question ,j'essaye à chaque fois que je fais une nouvelle maquette de mettre la barre un peu plus haut pour progresser,une sorte de défit et réaliser cette tourelle en cuivre n'est pas commun et puis il y a une foule de pièces supplémentaire à faire et souder,je ne devrais pas être loin d'une centaines de pièces avec le canon.
et puis je ne suis pas trop résine.:(

floréal

Age : 51

Revenir en haut Aller en bas

Re: Le Floréal au 1:50 (Frégate de Surveillance)

Message par floréal le Sam 19 Oct 2013 - 16:41

Traçage sur feuille de cuivre



Découpage



Mise en forme sur le bloc







Il ne reste plus cas souder

floréal

Age : 51

Revenir en haut Aller en bas
