Nouvelle étude Beneteau Barracuda

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Mar 13 Nov 2012 - 12:46

:comprend pas

toi si ce n'est déjà fait tu vas te faire pomper tes plans !
tu veux qu'on les laisse ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Mar 13 Nov 2012 - 12:53

Les dessins des couples étaient très petits et je pense inexploitables, mais je les ai enlevés. Sans eux le bateau ne peut se faire
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Sam 1 Déc 2012 - 12:15

Bonjour tout le monde,

La fabrication du barracuda au 1/18 à débuté. C'est Bernard (BF anto) qui a prit les choses en mains. Vu la qualité de son Lazzara, je peux dormir sur mes deux oreilles. Le travail sera fait au quart de milimètre et toutes les solutions seront trouvées !

Dans un premier temps je lui ai envoyé le plan des couples et de la quille ainsi que celui des vues extérieures. Je bosse encore sur les supers structures. Le poids globale étant un des principaux chalenges j'hésite encore à incorporer ou non la timonerie extérieure, c'est une option sur le bateau réel.

Bref voici les premières photos.


Les plans sont imprimés et placardé au mur, le chantier peut commencer


Mise en place des gabarits papier sur les panneaux de bois


Découpe de tous les éléments de l'ossature, attention c'est vraiment très petits et tout est fragile

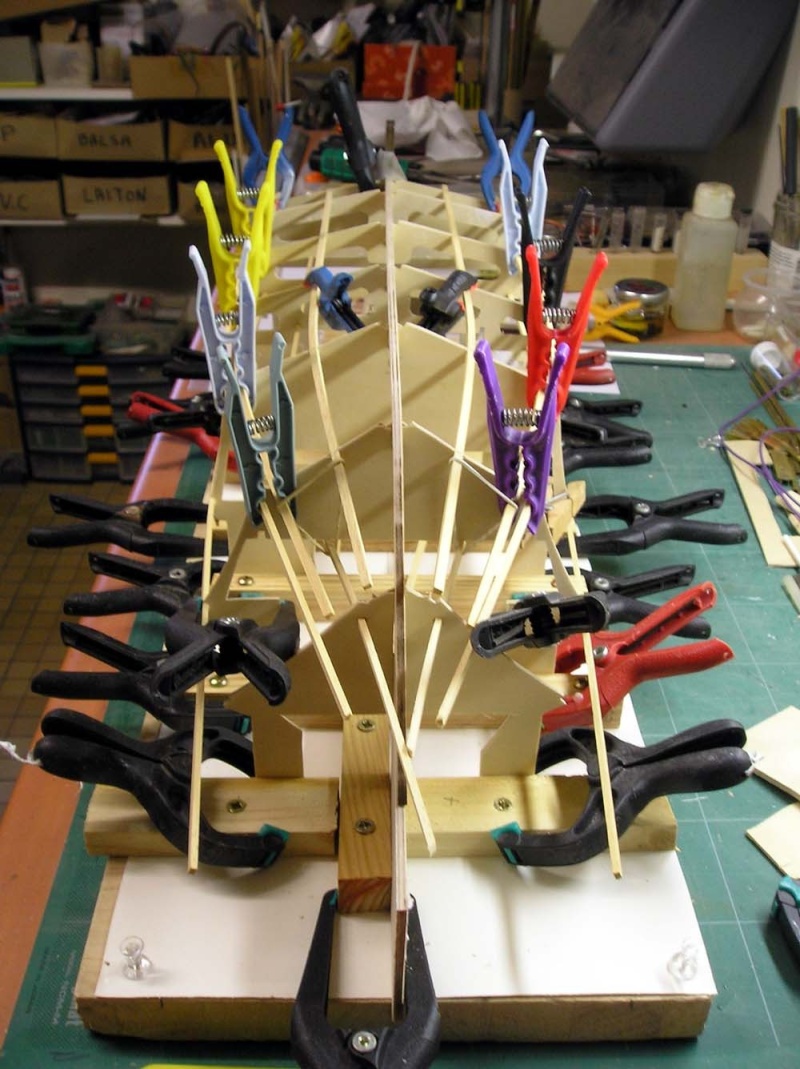

Début proprement dit du chantier, les baguettes se cintrent facilement


Comme souvent il faut une belle quantité de pince pour travailler correctement


Vue de la proue


Zoom sur l'avant

Voilà bientôt la suite

Philippe et bernard
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Lamiraldu67 le Sam 1 Déc 2012 - 13:43

hello

Quel démarrage !
Vu de face sur le plan, il a la même forme de carène avec le D54 .
A+

avatar
Lamiraldu67

Age : 62

http://modelisme-naval.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Mar 11 Déc 2012 - 8:17

Bonjour à tous

Voici deux nouvelles photos du chantier.


Pose des planches de fond en épaisseur 1 mm


Le second, je me demande bien ce qu'est la drole de forme en guise de poids à l'arrière de la coque ?

Bonne journée

Bernard et philippe
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Mar 11 Déc 2012 - 8:29

un moule à gaufres

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Papynano le Mar 11 Déc 2012 - 8:43

Bonjour
Le poids en forme de X c'est un V de mécanicien( x=v )c'est une drôle de formule.En général ça va par paire c'est très utile avec un marbre pour aligner des montages et prendre des cotes.
avatar
Papynano

Age : 73

http://Passion-usinages forumgratuit.org

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par BF.ANTO le Mar 11 Déc 2012 - 8:50

Bonjour tout le monde,

Une petite rectification, le fond de coque est en réalité du 8/10. lors de mes achats de bois il n'y avait pas de
1mm et vu qu'il fallait faire léger je n'ai pas hésité et la mise en forme est plus facile.
Si le recepteur que je viens de recevoir fonctionne avec ma radio cela fera 2.2gr, 12 por le servo, 22 pour le variateur
et 60 pour l'accu Lipo (1000Ma) en 2S que je viens de commander.

Philippe la drole de chose sur la coque est un Vé de traçage.

Demain visite du salon Nautic et espère voir le Barracuda pour des photos.

Bonne journée
Bernard
avatar
BF.ANTO

Age : 70

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Jeu 20 Déc 2012 - 7:49

Bonjour les gars (z'est les filles)

Voici deux photos supplémentaires du chantier à BF ANTO, il est en train de coller les redans. Ils sont en baguettes 3 x 3 qu'il poncera en section triangulaire ensuite




L'opération est réalisée avant la pose des bordées car bien plus facile
à utiliser des pinces pour maintenir les baguettes

SInon Bernard m'a très aimablement prit tout une suite de photos au salon nautique de Paris sur le Barracuda

Je vais pouvoir bien détailler mes plans je l'en remercie encore

Bonne journée

Philippe et Bernard
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Jeu 20 Déc 2012 - 9:45

Salut

Belle construction à la BFanto

Ca va plus vite que les catamarans fantômes...............

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Philmar 13 le Jeu 20 Déc 2012 - 10:44

hello

Gazou ne lui en parle pas des Cata, 4 plans donnés et rien en vue ! étonnant

Philmar
avatar
Philmar 13

Age : 54

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Jeu 20 Déc 2012 - 10:49

Oui c'est vraiment navrant, vais finir par le construire moi même ce bateau !
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Jeu 20 Déc 2012 - 10:55

J'aimerais avoir les noms de ces messieurs en MP

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Ven 21 Déc 2012 - 14:40

Je ne veux pas faire de polémique ...chacun à ses raisons, et surement des explications raisonables.
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Ven 21 Déc 2012 - 17:52

tu es vraiment gentil toi.................................ça te perdra.

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Ven 21 Déc 2012 - 21:23

Si je devais faire les comptes, je pense que cela m'a plus servit que deservis trinquons
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Mar 8 Jan 2013 - 21:16

Bonsoir,

Je continue ma tournée, après les dernières photos du BG60 à philmar, voici celle du barracuda de bernard


Préparation de la proue


Mise en place du gabarit de proue

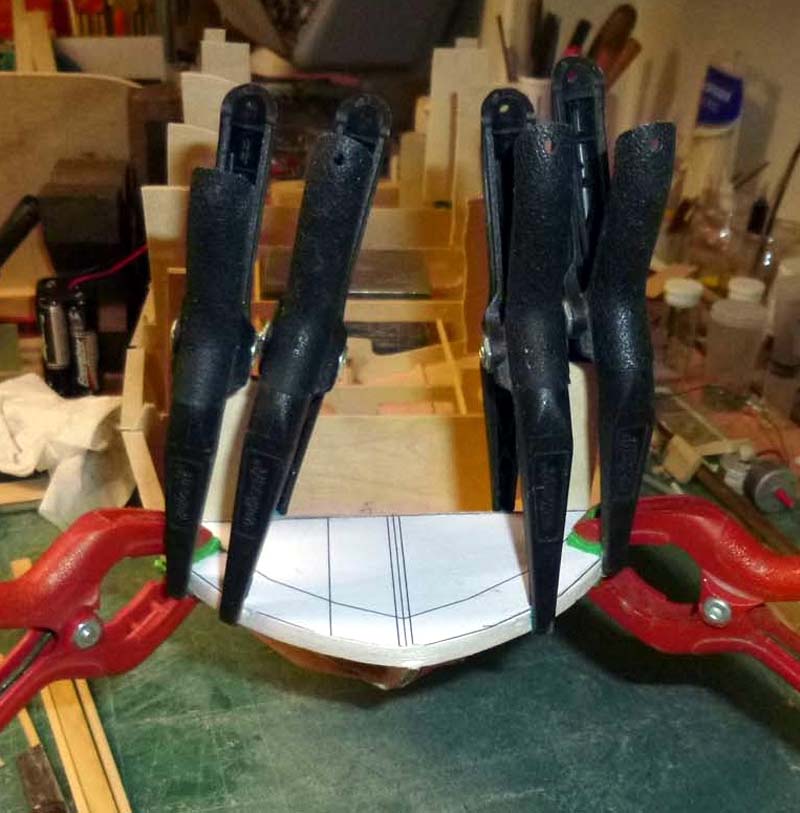

Collage des petites baguettes au niveau du liston, elles servirons a s'inserrer dans un profil demi rond


Collage des blocs massifs de balsa de la proue. Un premier essai d'habillage de la proue avec les planches des bordés a été peu concluant. La forme fortement tulipé de la proue n'a pu être reproduite d'ou la solution du bloc massif poncé ensuite à la bonne forme

Bye

Philippe et bernard
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Lun 21 Jan 2013 - 21:03

Bonsoir tout le monde

Voici les dernières photos


Le résulatat après ponçage, reste encore à enduire bien entendu pour obtenir une surface bien lisse.


Préparation de la platine support moteurs, mais elle ne plait pas à bernard et sera probablement retravaillée


Pose à blanc avec les planchers en place.

Bernard travaille en ce moment sur les transmissions bientôt les photos

Bonne soirée

Philippe
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Mar 29 Jan 2013 - 20:12

Bonsoir,

Le petit barracuda se construit doucement mais surement, Bernard travaille sur les moteurs hors bord.

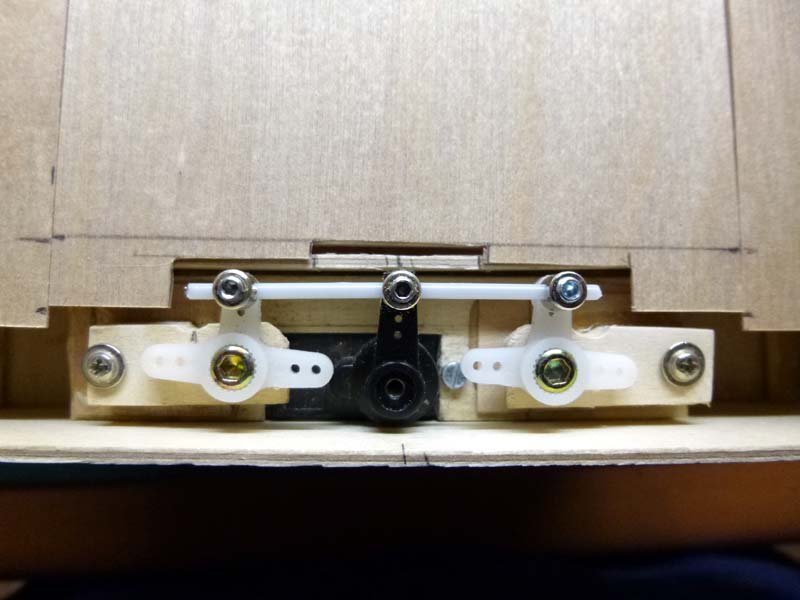

Servo de commande de rotation des deux hors bord


C'est simple et cela prend très peu de place

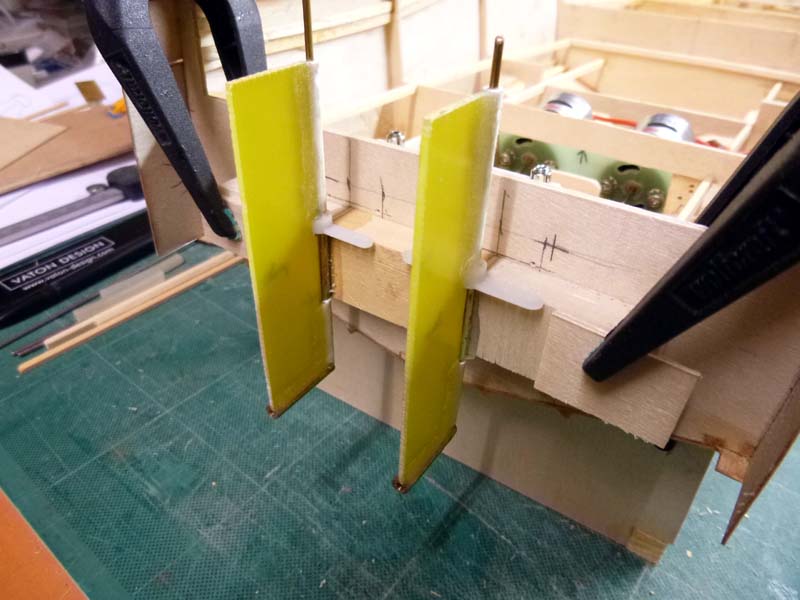

L'armature des deux moteurs avec en partie basse les tubes qui recevront les axes filetés des hélices.


Ces ensembles sont montés sur un axe. De petits bras traverseront le tableaux arrière et seront raccordés aux palonniers du servo.


Préparation des carters des hors bords par moitier

Prochaine photos l'implantation des moteurs et du pack d'accus

Bonne soirée

Philippe et bernard
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Philmar 13 le Mer 30 Jan 2013 - 10:14

hello Bernard,

Hé ben ça avance plutôt bien tout ça! c'est un sacré challenge !

En revanche je ne vois toujours pas de poussière :biz

A+ pour la suite!

Philippe
avatar
Philmar 13

Age : 54

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par BF.ANTO le Mar 5 Fév 2013 - 20:42

Bonsoir Philippe,

Il n'y a plus de poussière car je dois passer l'aspirateur 3x par jour.
Je suis trés surveillé maintenant.

A+

Bernard
avatar
BF.ANTO

Age : 70

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Abfil le Mar 5 Fév 2013 - 21:14

Bonsoir,

Bernard a mis en place les moteurs, les accus et a débuté la fabrication des moteurs hors bords, les images:


Les deux moteurs speed 300 en 7,2V, les axes de transmission sont prêts


Les accus très léger en lipo 1000mAh poids seulement 60 grs !!


Début de fabrication des moteurs hors bords


Ca prend forme tout doucement, en partie basse les tubes d'hélices



Encore un peu de détail , une belle peinture, du mastique et ils seront tout beau

Bye
avatar
Abfil

Age : 51

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par GAZOU le Mar 5 Fév 2013 - 22:11

Bernard dit

Il n'y a plus de poussière car je dois passer l'aspirateur 3x par jour.
Je suis trés surveillé maintenant.

pourquoi ? Ca y est elle est en retraite ? mes condoléances :cry:
je te souhaite bien du plaisir, tu en as pour deux ans avant de retrouver tes marques................ :pleur

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par BF.ANTO le Mar 5 Fév 2013 - 22:37

hello

Le pire c'est que ça fait 12 ans qu'elle est à la retraite.
Heureusement qu'il y a des bateaux à contruire.
avatar
BF.ANTO

Age : 70

Revenir en haut Aller en bas

Re: Nouvelle étude Beneteau Barracuda

Message par Solitaire le Mar 5 Fév 2013 - 23:42

Bonsoir Abfil,
Je suis avec baucoup d' intéret ta réalisation et j'admire le travail du bois.
Cependant je m'aperçois que ,comme tes collègues de ce forum,les (petits !!) problèmes mécaniques que vous rencontrez vous posent d'énormes problèmes!
Ainsi tu cherches une liaison entre tes arbres de transmission et tes hélices?
Pourquoi n'utilises tu pas un flexible dans une gaine de teflon comme nous faisons en offshore?
Ce qui éviterait aussi les cardans de sortie moteur !
Un flexible de 2mm dans une gaine teflon de 2mm5 et le tour est joué!
Amicalement
Bernard

Solitaire

Age : 73

Revenir en haut Aller en bas
