STEAM YACHT MEDEA

Message par Gilles44 le Dim 20 Mai 2012 - 11:24

Bonjour,

Mon nouveau projet: le Medea de DeansMarine. Ce modèle est prévu d'être propulsé par un moteur électrique. Mon but est d'y installer un groupe vapeur. Mon principale soucis est de réduire le poids au minimum, l'ensemble ne doit pas faire plus de 1,75 kg d'après la notice, en réalité, j'ai réussi à maintenir l'ensemble dans ses lignes avec 1,75 kg dans la coque qui pèse 280 gr. Je fabrique toutes les pièces (sauf la coque) en bois pour remplacer celles du kit qui sont en plastique. Je modifie les pièces de l'infrastructure en prenant comme modèle des photos de l'original de San Diego:



J'ai trouvé le Andrea de chez Hielscher un bi-cylindre oscillant de 0,5 cc qui semble répondre à mes critères de poids (40g). D'après le bilan de masse de mon ensemble, il me reste 800 g pour la chaudière (pleine). J'aimerais dans la mesure du possible avoir un maximum d'autonomie (>35 min). Le moteur fonctionne à 1 bar. Le rapport des engrenages est de 11 tours moteur pour 1 tour arbre de sortie.

La chaudière Hielscher qui peut être utilisé pour mon petit moteur a une autonomie est de 20 minutes. Elle ne pèse que 146 gr pleine à 100% (elle n'est jamais pleine on est d'accord), çà m'arrange, il me faut du léger. Mais comme j'ai du gras pour le poids, je cherche à gagner en autonomie avec une chaudière légèrement plus grosse.

La chaudière de Hielscher est trop petite et sans soupape, c'est une raison de plus pour en faire fabriquer une autre.

Gilles
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Lun 27 Aoû 2012 - 7:29

Voilà les premières photos de l'avancement...: la construction devrait reprendre à la rentrée.

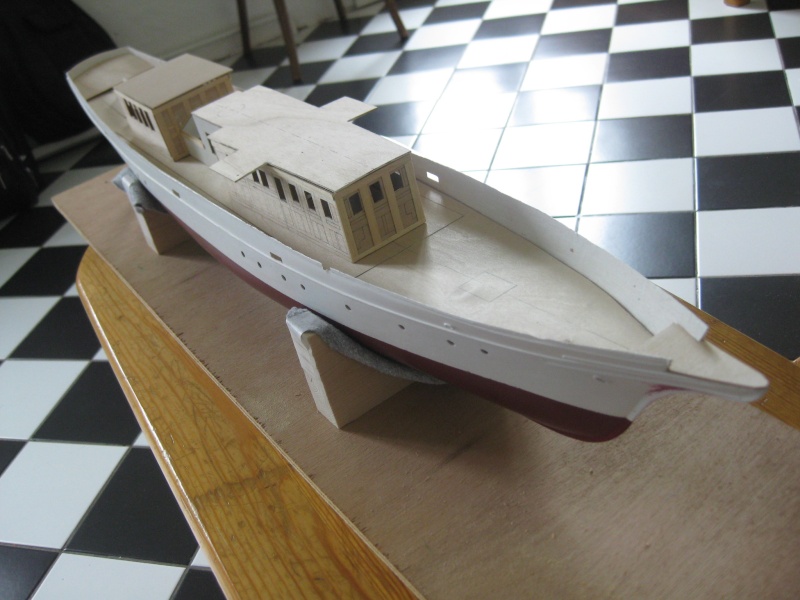

La reproduction de toutes les pièces en bois est terminée, voilà les pièces de la superstructure:


Essais et ajustage de pièces:


Dernière édition par Gilles44 le Mar 28 Aoû 2012 - 10:15, édité 1 fois
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Invité le Lun 27 Aoû 2012 - 7:55

Salut Gilles! :(
Vue la taille de ton canot, tu te lances de sacrés challenges. clin d\\\\'oeil
Tes superstructures sont nettes et bien découpées, ça fait plaisir. bravo
Tiens nous au courant de tes progrés.
Cordialement! hello

Invité
Invité


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Coligny le Lun 27 Aoû 2012 - 10:39

en tout cas, c'est un très beau modèle, il m'avait interpellé sur tes images de San Diego.
Tu as fabriqué la coque ou bien tu as trouvé une coque en Abs ?
Quelles sont les dimensions de ce bateau ?
Laurent
avatar
Coligny

Age : 56

http://www.speedgraphic.fr

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Lun 27 Aoû 2012 - 13:20

Coligny a écrit:en tout cas, c'est un très beau modèle, il m'avait interpellé sur tes images de San Diego.
Tu as fabriqué la coque ou bien tu as trouvé une coque en Abs ?
Quelles sont les dimensions de ce bateau ?
Laurent

La coque est en fibre, elle est fournie avec le kit. Les dimensions de la coque sont 870mm et 125mm en largeur.
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par GAZOU le Lun 27 Aoû 2012 - 18:25

salut

peux tu nous dire combien de grammes tu as gagné en mettant du bois à la place du plasticard ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Lun 27 Aoû 2012 - 19:36

GAZOU a écrit:salut

peux tu nous dire combien de grammes tu as gagné en mettant du bois à la place du plasticard ?

Question intéressante. Je ne sais pas, car je n'ai pas découpé les pièces en plastique donc pas pesé, j'ai tout refait avec du calque. Je ne pouvais garder les pièces en plastique en installant une chaudière à bord, c'est l'une des deux principales raisons d'avoir tout refait en bois.

avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Invité le Dim 13 Jan 2013 - 10:44

:(
Voilà un post qui semble abandonné!
Qu'en est_il???
:( hello

Invité
Invité


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Dim 13 Jan 2013 - 11:39

KBIO a écrit: :(
Voilà un post qui semble abandonné!
Qu'en est_il???
:( hello

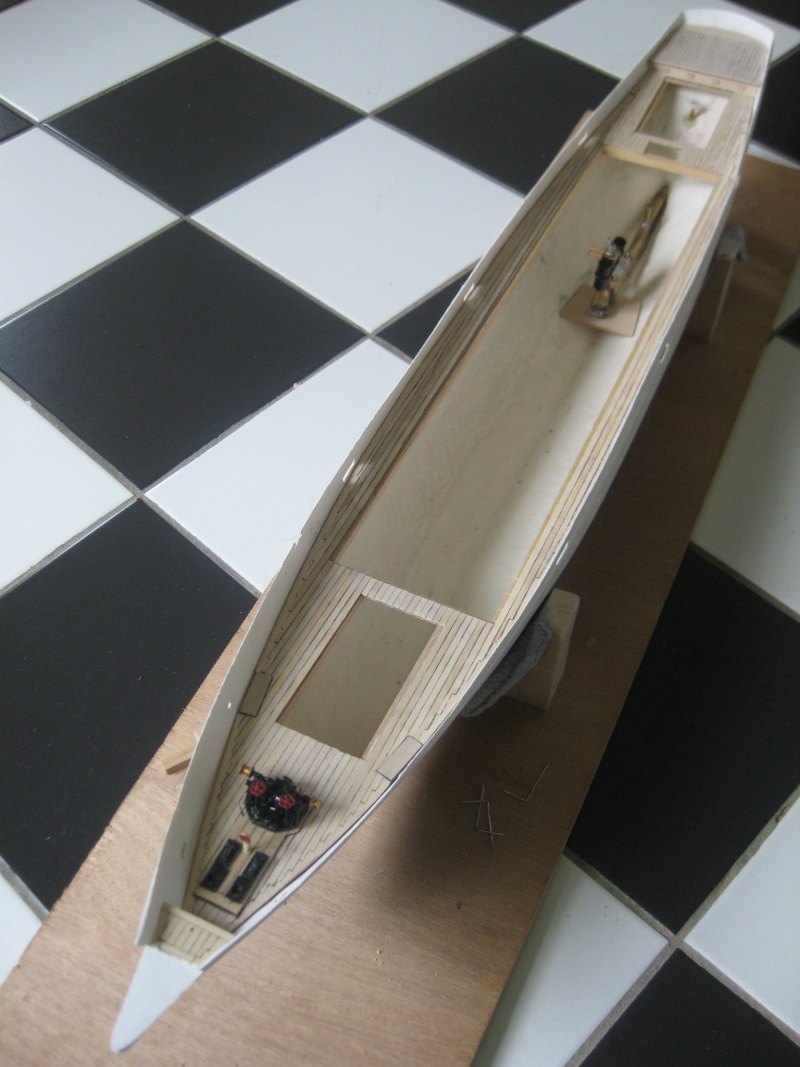

Non non il n'est pas abandonné... voilà des photos de l'avancement:













Beaucoup de travaux de peinture et de vernis effectué pendant la période des fêtes, je réalise tous les détails à partir des photos prises du modèle grandeur, le plan étant en partie faux par rapport au modèle grandeur actuel. Les chaloupes et leurs supports sont également terminés, d'autres détails sont en cours de réalisation.

Gilles
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par GAZOU le Dim 13 Jan 2013 - 12:05

salut

on le verra, fini ou pas fini à Gazouland ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Invité le Dim 13 Jan 2013 - 13:25

:( Salut Gilles!
Ça fait plaisir de savoir ,qu'il y en a qui bossent, malgré les fêtes! roi
Je ne sais pas s'il sera prèt pour Gazouland, mais il avance bien et dans l'ordre.
Bravo et tiens nous au courant. clin d\\\\'oeil
Bien cordialement et bon courage! trinquons hello

Invité
Invité


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Dim 13 Jan 2013 - 13:29

KBIO a écrit: :( Salut Gilles!
Ça fait plaisir de savoir ,qu'il y en a qui bossent, malgré les fêtes! roi
Je ne sais pas s'il sera prèt pour Gazouland, mais il avance bien et dans l'ordre.
Bravo et tiens nous au courant. clin d\\\\'oeil
Bien cordialement et bon courage! trinquons hello

Dans l'ordre je ne sais pas, je fais un peu de tout suivant les inspirations et la motivation.
Si je ralenti pas l'allure, il pourra être prêt pour ce printemps...

A+

Gilles
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par camerone le Dim 13 Jan 2013 - 13:48

hello
Gilles , je trouve la cabine superbe . Est t'il possible d'avoir une où deux photos du coté merci
camerone
avatar
camerone

Age : 48

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Dim 13 Jan 2013 - 13:59

camerone a écrit: hello
Gilles , je trouve la cabine superbe . Est t'il possible d'avoir une où deux photos du coté merci
camerone

Oui c'est possible ! Voilà :











A quelques détails près, on est conforme avec le modèle grandeur...
Avec le flash et en macro je m'aperçois qu' on voit plus les défauts. J'hésite à fermer les fenêtres, j'attends les essais avec la chaudière le tout posé. Plus qu'à réussir le pont avec les lattes de 3mm... ! :(
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par moonraker le Dim 13 Jan 2013 - 15:40


hello

Laisse le maximum d'ouverture, il faut de l'air pour que le bruleur marche bien.

avatar
moonraker


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Dim 13 Jan 2013 - 18:33

moonraker a écrit:
hello

Laisse le maximum d'ouverture, il faut de l'air pour que le bruleur marche bien.


Oui c'est prévu, par les claire-voies qui seront ouvertes, mais difficile de connaître la surface d'ouverture nécessaire, surtout quand on a pas encore défini la chaudière, difficile aussi d'avoir plus d'ouvertures sur ce type de bateau.
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Invité le Dim 13 Jan 2013 - 18:50

:( Salut Gilles.
Moonracker a raison!
Mais ne te fais pas trop de soucis à ce sujet. Les ouvertures de tes fenêtres seront suffisantes.
On a déjà fait un post la-dessus , mais évidemment, je ne le retrouve pas! rire 1
En toute logique, il faut une ouverture qui amène de l'air frais au brûleur. Pour la sortie, c'est comme le père Noél, ça passe par la cheminée! rire2
Si en plus , tu peux faire une ouverture , juste au dessus des brûleurs , sur le pont avant, alors tu ne devrais pas avoir de problème.
Regarde çi-dessous ce que j'ai fait. Si ça peut t'aider, mais il y a d'autres solutions.
[img][/img]
Bon courage pour la suite.
trinquons hello

Invité
Invité


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Jeu 14 Fév 2013 - 16:39

Salut,

quelques photos de l'avancement actuel, le pont est terminé, poncé, il faut maintenant passer le bouche-pores, vernis etc...

Les différentes trappes d'accès à la machine...















Les rambardes sont à poser...





La peinture de la coque est à finaliser, j'hésite à rester sur du blanc mat / satiné ou en brillant.



Il sera à voile et à vapeur: c'est la seule représentation que j'ai trouvé avec des voiles à bord du Médéa.
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Invité le Jeu 14 Fév 2013 - 19:08

Bonsoir! :(
Bravo Gilles! Il va étre fin comme un oiseau (comme dans la chanson)! clin d\\\\'oeil
Du cuivre pour le luxe, du blanc satiné pour la réalité des choses et voilà un magnifique yacht qui aura de la prestance sur l'eau. bravo bravo
Le verra-t'on à Gazouland???
Bien cordialement! trinquons hello


Invité
Invité


Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par camerone le Jeu 14 Fév 2013 - 19:27

hello
C'est un très beau bateau
camerone
avatar
camerone

Age : 48

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Didier 94 le Jeu 14 Fév 2013 - 23:52

Magnifique bateau qui change de l'ordinaire ! bravo bravo
La coque ne peut être qu'en blanc satiné...
C'est l'époque où les marins n'avaient complètement confiance en ces nouvelles machines à vapeur et les voiles étaient là surtout en cas de panne.
Bonne continuation !
hello Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Ven 15 Fév 2013 - 7:24

Didier 94 a écrit:Magnifique bateau qui change de l'ordinaire ! bravo bravo
La coque ne peut être qu'en blanc satiné...
C'est l'époque où les marins n'avaient complètement confiance en ces nouvelles machines à vapeur et les voiles étaient là surtout en cas de panne.
Bonne continuation !
hello Didier

Merci à tous pour les encouragements, j'ai voulu faire quelque chose qui sorte de l'ordinaire, mais rien d'extraordinaire. Vous serez sans doute surpris de la taille quand vous le verrez, ce type de bateau mérite d'être reproduit à une échelle plus grande, j'ai d'ailleurs trouver deux maquettes d'autres navires (d'expo) sur le net (il y en a d'autres), voici les photos, çà brille, c'est nette, mais je n'ai pas ce niveau:







avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Gilles44 le Sam 2 Mar 2013 - 22:08

Bonjour à tous,

un peu d'avancement, les ridoirs fait maison sont en place...la pose des haubans sera la dernière étape avant la pose et essais avec chaudière.





Je pensais le rebaptiser du nom qu'il portait lors de sa période Marine Nationale en 1917, La Corneille - Cherbourg, mais j'ai préféré lui garder son allure pacifique actuelle:


Après un essai avec simulation de poids dans la baignoire, il a tendance à se balancer facilement, je me demandais si lui poser des "stabilisateurs" comme sur le grandeur pourrait avoir une influence:


Voilà c'est tout !

A+ :(

Gilles
avatar
Gilles44

Age : 46

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par GAZOU le Sam 2 Mar 2013 - 22:14

salut

bien sûr que ça a de l'importance , agrandis les même un peu ( 1mm )

mais cela ne va pas être facile à poser maintenant

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: STEAM YACHT MEDEA

Message par Didier 94 le Dim 3 Mar 2013 - 0:26

Des quilles anti-roulis seront certainement un plus !!
Bonne continuation !
hello Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas
