cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Jpd13 le Mar 31 Mai 2011 - 17:04


Dunkerque
construit à l'arsenal de Brest
mis à l'eau le 2 octobre 1935
mis en service le 1 er septembre 1938
sabordé à Toulon le 27 novembre 1942

effectif
81 officiers et 1300 officiers mariniers, quartiers maître et matelots
total : 1 381 hommes

caractéristiques :
longueur hors tout : 215,50 m
largeur au fort : 31,08 m
tirant d'eau moyen : 8,56 m
puissance : 10 000 cv
vitesse : 30 noeuds
rayon d'action : 7 500 miles à 15 noeuds

armement :
8 canons de 330 en 2 tourelles
16 canons de 130 en 3 tourelles quadruples et 2 doubles
4 canons de 90 , 2 par tourelle de 330
10 canons de 37 sur affûts doubles
32 mitrailleuses de 13,2 sur affûts quadruples

3 hyravions Loire 130

la maquette

construite à l'échelle 1 / 125 ème
début construction : septembre 2003
fin construruction : mars 2006
personnages mis en place en mai 2011

matériaux utilisés

fibre de verre , fibre de carbone , aluminium , contre-plaqué type aviation , PVC , rhodoïde , laiton,
carton, bois de synthèse . . . etc . . .

tourelle de 330












tourelle quadruple de 130




tourelle double de 130

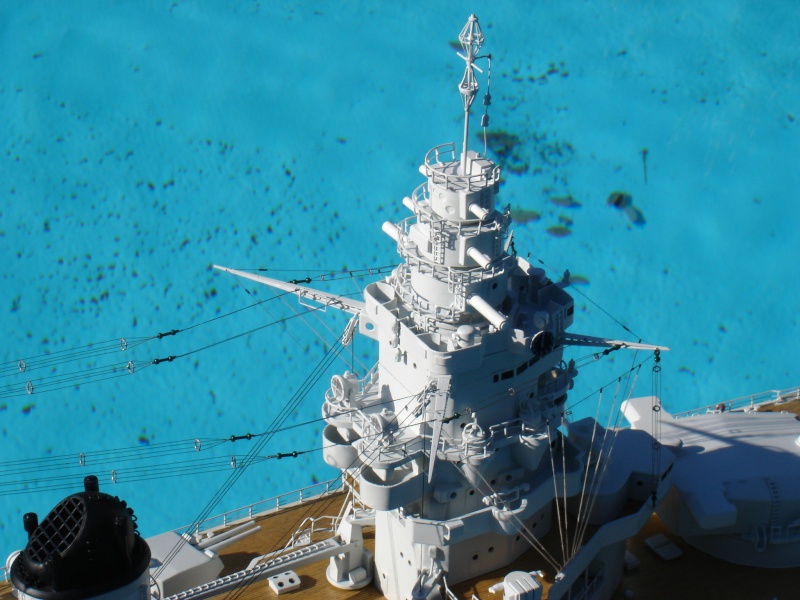

tour avant:
passerelle de navigation: blockaus,télépointeur canons de 90, veille moyenne
plateforme de l'Amiral
plateforme des projecteurs
plateforme des télémètres et veille haute
tourelle de télépointage des 330
tourelle inférieure télépointage des 130
tourelle supérieure télépointage des 130

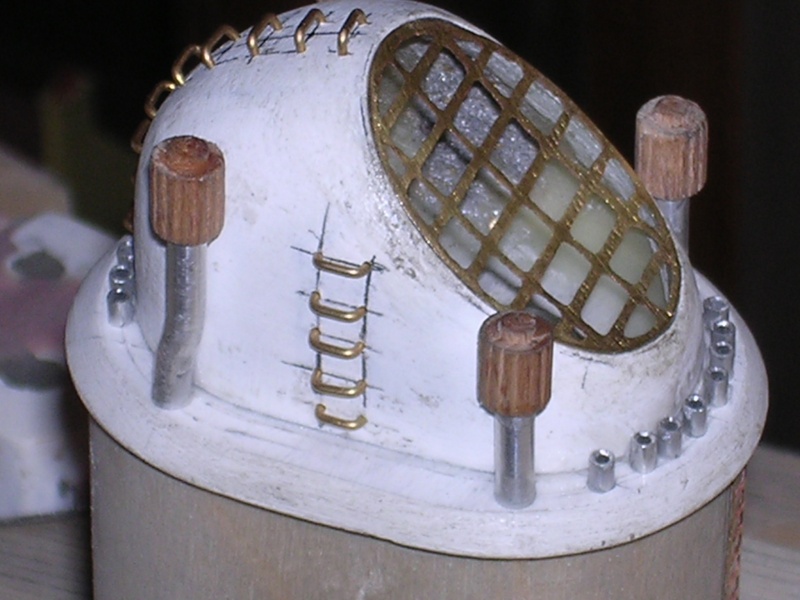

cheminée
local accumulateurs, passerelle de recalage et passerelle des projecteurs

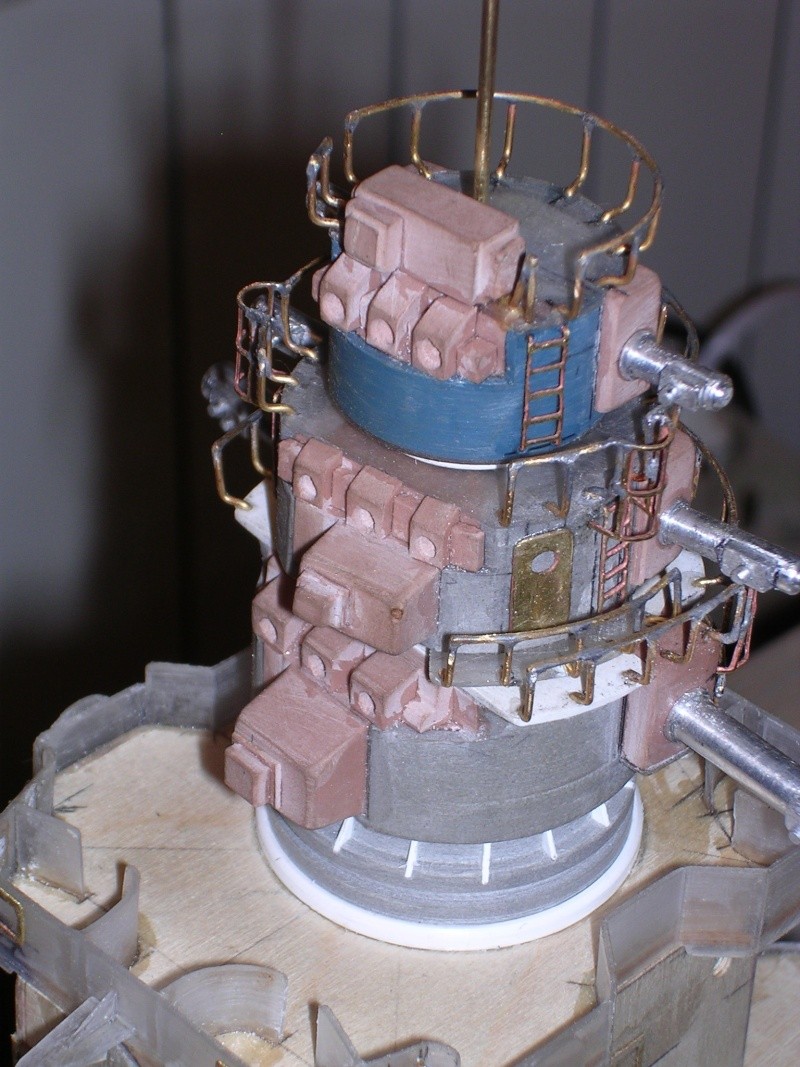

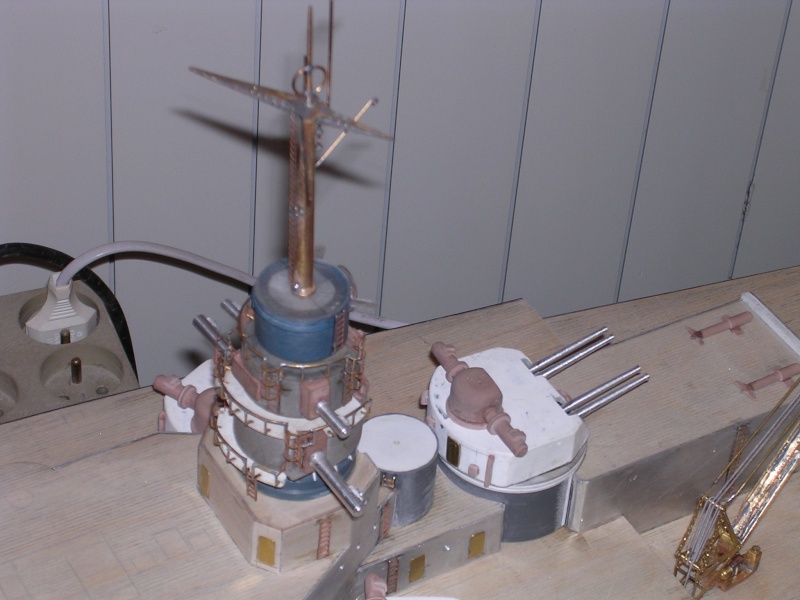

tour arrière
tourelle arrière de télépointage des 330, des 130 , nid de pie et cabine de radiogonométrie







plage arrière:
catapulte pour hydravion Loire 130 , élévateur pour hydravion, hangar hydravion , grue hydravion , bouées lumineuses










plage avant :
treuils de chaines , cabestan , 1er brise lames , second brise lames , plateforme de vue , chaumards et bittes , écubiers , mouilleurs de chaines













Quelques vues générales











un peu de navigation en piscine

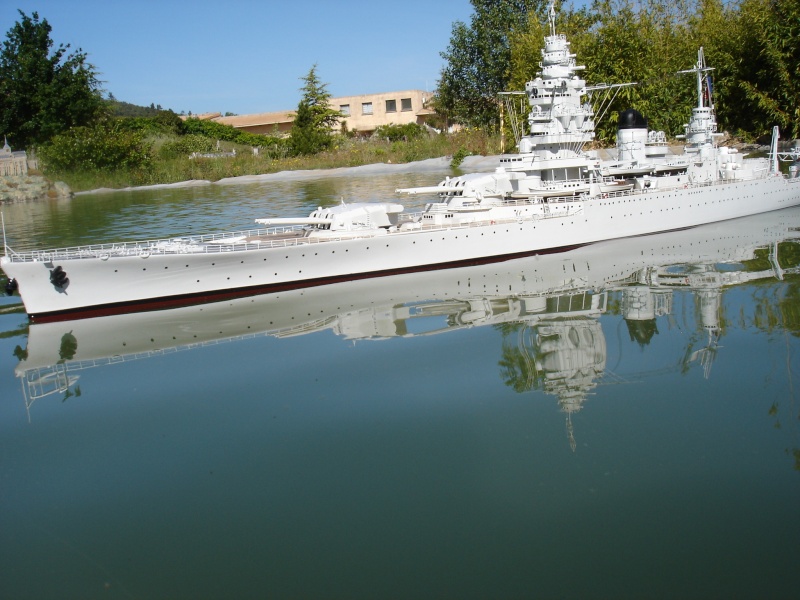

navigation en extérieur , au parc minifrance de Brignoles ( du temps où il était ouvert )












Jpd13

Age : 73

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par RivaBoesch le Mar 31 Mai 2011 - 17:39

bravo MAGNIFIQUE ! le boulot de détaillage est tout simplement énorme quant on le voit "non peint" des heures et des heures de boulot salamalec

RivaBoesch

Age : 37

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Nico le Mar 31 Mai 2011 - 17:47

hello


Superbe superbe superbe ! rien à redire !

C'est quand que tu nous fais un beau supply ? dejadehors

Nico

Age : 27

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par david17 le Mer 1 Juin 2011 - 14:02

hello et applaudissement DE TOUTE BEAUTÉ

david17

Age : 46

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Jpd13 le Mer 1 Juin 2011 - 15:48

Pour le moment je fais un bananier - fruitier " le Tarpon ". C'est un plan que j'ai depuis au moins 50 ans , il fallait bien que je m'en occupe un jour.

Peut être un jour un Supply, pourquoi pas ! ! !

merci pour les compliments , c'est sympa

Jean Pierre

Jpd13

Age : 73

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Invité le Mer 1 Juin 2011 - 17:18

Le moins qu'on puisse dire :çà a de la "gueule" applaudissement ,et sur l'eau,quelle majesté "Royale" bravo

Invité
Invité


Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par wadone le Mer 1 Juin 2011 - 20:17

applaudissement très belle réalisation

A+
Wadone

wadone

Age : 45

http://minibac.coutances.free.fr/

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par KBIO le Mer 1 Juin 2011 - 20:42

Bonsoir! :(
Du travail d'orfèvre! bravo
Cordialement! trinquons hello

KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par cenous 971 le Jeu 2 Juin 2011 - 5:12

Y'a pas à dire, y'a du boulot derrière tout ça. Félicitation bravo bravo bravo

cenous 971

Age : 58

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par LAPIN 44 le Jeu 2 Juin 2011 - 11:11

Bonjour JPD13
Je vois que tu utilise du Lab pour fabriquer certaines pieces dont l'hydravion
Michel

LAPIN 44

Age : 65

Revenir en haut Aller en bas

L'auteur de ce message est actuellement banni du forum - Voir le message

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Malevthi le Dim 22 Nov 2015 - 16:23

bonjour
1:125ème (Le Monsieur a tout détaillé au début, il n'y a pas que les photos à regarder).
Félicitations Jean-Pierre, j'ai toujours été en grande admiration devant tes travaux et recherches documentaires.
Thierry (de Digne)

Malevthi

Age : 52

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par GAZOU le Dim 22 Nov 2015 - 16:26

bonjour

ce sujet date d'au moins trois ans .

les gars d 'Aubagne pourraient nous en dire plus .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par neness le Mar 24 Nov 2015 - 14:15

Salut les gars. bonjour

C'est bien d'avoir ressorti ce sujet, je ne le connaissais pas, il est remarquable. Quel dommage que de si beaux bâtiments ont été sabordés, quels services ils auraient rendus aux marines alliés et quel panache pour notre Royale. Au lieu de ça, la honte.  triste
Cher ami Aubagnais, ton modèle est magnifique, félicitations d'un voisin marseillais. oui

neness . bye

neness

Age : 67

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Malevthi le Mar 24 Nov 2015 - 16:39

neness a écrit:Au lieu de ça, la honte.  triste
Partagés entre le devoir de suivre les ordres supérieurs et deviner l'avenir du pays 5 ans plus tard, il est un peu facile aujourd'hui de reprocher à l'amiral Gensoul le choix qu'il a fait ce jour là. Après 1300 tués à Mers el kébir il devait être encore plus difficile de suivre docilement la flotte anglaise ... Saborder dans le peu de temps qu'il leur restait était sans doute le plus approprié pour freiner l'ennemi.
Pour équilibrer, il resterait à construire le Richelieu, ce serait une belle maquette aussi génial


Dernière édition par Malevthi le Mar 24 Nov 2015 - 17:28, édité 1 fois

Malevthi

Age : 52

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Papynano le Mar 24 Nov 2015 - 17:06

Au lieu de ça, la honte.  triste

Bonsoir
Ben oui quoi! on monte à la passerelle on tourne la clé de contact et zou on fout le camp. Seulement ça ne se passe pas comme ça les chaudières ne devais pas être sous pression, il ne s'attendait pas à une attaque surprise et les totoches n'ont pas mis quinze jours pour arriver à Toulon. Si il n'avait pas fait saborder la flotte les ennemis récupéraient tout les infrastructures du port et les bateaux, là les bateaux coulés empêchaient d'utiliser le port il fallait les dégager et ça a gêné les envahisseurs.C'est une stratégie qui se défend en plus il y avait la confusion comme à Mers el Kébir.

Papynano

Age : 73

http://Passion-usinages forumgratuit.org

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par neness le Mar 24 Nov 2015 - 18:04

bonjour

Mes agneaux, vous êtes bien gentils de vouloir défendre Gensoul, mais il y avait une chose que tout le monde savait, les frisotés défilaient en vert de gris sur les Champs Elysée . C'est une réalité qui a permis à certains de continuer à se battre. Il est vrai que la Commission d'Armistice contrôlait fréquemment les soutes des navires français rendant ainsi les évasions difficiles . L'Herminier le commandant du Casabianca a dû user de ruses de sioux pour trafiquer les jauges de son sous marin et berner les contrôleurs. Quand les blonds se sont pointés il a appareillé sous les bombes, mais les soutes pleines, il a pu ainsi rejoindre Alger.
Polémiquer sur les motivations de Gensoul prendrait des heures et des centaines de pages du forum. Il est parfois difficile d'identifier son véritable ennemi, chacun d'entre nous  a ses motivations, une histoire, une manière de vivre différente des autres, ça permet à chacun d'avoir SA vérité.
Vous connaissez ma position sur cette affaires et sachez bien, amis du forum, que je respecte la vôtre.

A bientôt . bye

neness  . a+

neness

Age : 67

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par Malevthi le Mar 24 Nov 2015 - 18:27

Merci Neness pour ton respect de la position de chacun. Je ne cherche ni polémique, ni la défense de Gensoul et je regrette son choix qui n'aurait, je pense, pas été le mien. Mais comme tu dis, chacun a son vécu, son patrimoine, son éducation, ses valeurs qui aboutissent à des décisions différentes, des situations différentes.
Vive le modélisme bonjour

Malevthi

Age : 52

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par JPA le Mar 24 Nov 2015 - 23:02

Travail superbe ! Mais 10 000 CV de puissance pour pousser 26 000 tonnes à 30 noeuds c'est pas très réaliste ! A mon avis il manque un zéro ! J'ai navigué sur un navire de 167 m de long, 10 000 tonnes pour 11 000 CV et il dépassait pas les 17 noeuds vent et courant au cul !!!!!!

JPA

Age : 65

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par fabco le Mar 24 Nov 2015 - 23:13

j'ai trouvé 36 380t pour 135 585cv et 31 noeuds

fabco

Age : 62

Revenir en haut Aller en bas

Re: cuirassé de 26.500 tonnes DUNKERQUE 1932 - 1942

Message par JPA le Mar 24 Nov 2015 - 23:21

Cela me semble coller un peu mieux avec les dures lois de la physique !
Merci pour l'info

JPA

Age : 65
