Ma CALYPSO par Félix 22

Message par Invité le Dim 29 Mai 2011 - 17:21

Merci de m'avoir attendu. Etape 2. Ma Calypso est équipée de 2 moteurs ROBBE NAVY S 6-12 V N°4102 (entre 5600 Rpm et 6200 Rpm de flux en 6 volts,0,2-2,5A) ce qui donne une rotation modérée sans réducteurs. Le variateur mécanique est le "bon vieux grille pain" 010.156.7 de simprop electronic. Je vais vous mettre quelques photos que je viens de faire (j'en n'avais jamais autant fait,c'est bien pour vous :( )vous allez pouvoir vous lacher :cheers: une autre tant qu'on y est . Au début je mettais une batterie au plomb 6 volts 4 ampères,mais ça fait presque 900 grammes,à force de rajouter ceci,cela, j'ai du alléger. Donc je met des accus Ncd de 6 Volts 2,5 A ça ramène l'autonomie à 1 heure au lieu de 2. Quelques images de la bête la proue,le centre et la poupe Une petite visite sur le pont Le fameux portique que j'ai du entièrement refaire (après un accident de voiture),la plate-forme hélico le caisson de décompression le pont avant et les coursives Vues d'en haut et vues d'en bas Quelques détails avant la navigation Le flash a rendu quelques clichés un peu flous.La peinture a été faite exclusivement au pinceau,je ne sais pas faire autrement. J'ai simulé les capteurs sur la fosse étrave. Le rotor de l'hélico est motorisé et radiocommandé,une dizaine d'ampoules sont fonctionnelles (j'essaierais de faire des clichés ce soir). Et si on allait faire un tour? Ca vous dit celle-là vous connaissez Je voulais le faire,juste une fois,rien qu'une :affraid: Dans la campagne par chez nous ,et en bassin Excuse-moi Gazou mais je n'arrive pas à faire plus d'espaces. Peut-être à ce soir,vous avez les salutations de FELIX hello :( trinquons sifflote


Dernière édition par Felix22 le Dim 26 Juin 2011 - 18:01, édité 3 fois

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par bertrand78 le Dim 29 Mai 2011 - 17:32

Hello Felix.

Merci pour toutes ces photos, ça me donne quelques idées comment faire certaine choses. bravo

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 16:39

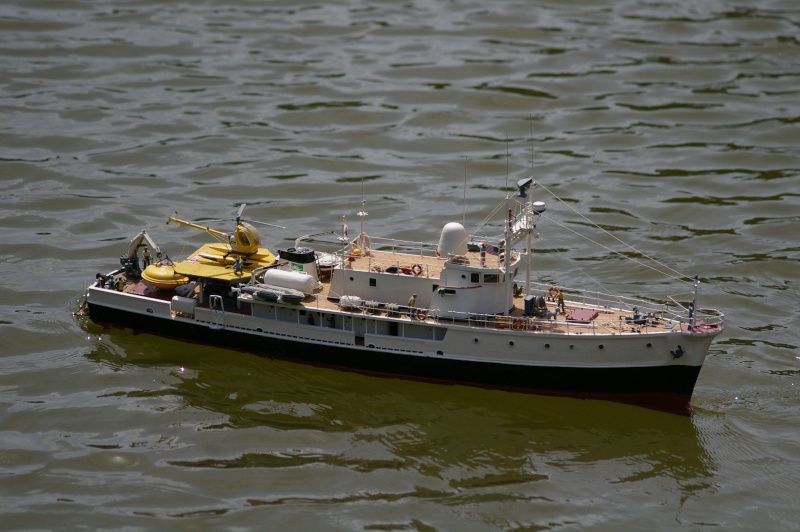

Quelques photos en navigation







A une autre fois pour une "nouvelle aventure" . Crdlt Félix22 sifflote

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par yvesmaquettes le Dim 12 Juin 2011 - 18:18

Bravo FÉLIX,

très belle images et belle
allure sur l’eau, juste les remous qu’il faut , à priori la vitesse doit être
excellente
avatar
yvesmaquettes

Age : 72

http://yvesmaquettes.free.fr

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 18:40

Merci Yves,effectivement l'allure est à peu près à l'échelle(si on peut dire). Je m'arrange toujours pour avoir une vitesse assez lente avec une marge d'accélération en cas de besoin,avec tous mes bateaux navigants. C'est pareil avec l'Alcyone,voire mieux;la vedette,le remorqueur en cours...Venant de toi,ce compliment me touche. Par contre,si le rotor de l'hélico tourne,les radars NIET !La dernière fois qu'on s'est vu,c'étais à Bazouges.J'avais un stand sur l'espace. Cordialement. Daniel :(

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 20:48

hello

elle est bien jolie cette calypso clap:
J'espère que tu mets ton bonnet rouge pour la conduire . :cheers:

a+

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 20:57

Oh la laaaaa !!!! Je l'ai le Bonnet rouge (en plusieurs exemplaires)et même le coupe-vent blanc ! Pas fini de me faire "charrier" si je le mets ce bonnet,alors j'ai une casquette ...euh ...Rouge :cheers:

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par yvesmaquettes le Dim 12 Juin 2011 - 21:08

Concernant le radar, tu sais qu’on
peut le faire tourner avec un petit moteur de téléphone portable (vibreur de GMS)
20à 30 tours/minute environ, sans démultiplicateur mécanique, uniquement avec
un petit montage électronique, bien entendu il ne doit pas avoir de point dur
car il n’a pas absolument de force.


J’ai vu également que tu avais en
remorque un hydravion du type "catalina"'


Ce n’est pas courant !!!


Mais c’est spectaculaire


A+ Yves
avatar
yvesmaquettes

Age : 72

http://yvesmaquettes.free.fr

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 21:20

hello yves maquettes

tu m'intéresses en sachant faire tourner tout doucement un tout petit moteur électrique de téléphone portable et j'irais droit au but . Comment sans démultiplication mécanique ????
a+

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 21:32

Tu m'as "grillé" la question Plomb,déjà que je suis nul en électronique,si j'arrivais à faire ça,je serais bien content rire2
Quant au tractage du Catalina,Yves,je l'ai fait UNE fois pour :cheers: ah,pour être spectaculaire :affraid: ça m'étonnerais que je recommence... :nono Crdlt

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par bertrand78 le Dim 12 Juin 2011 - 22:08

hello
Je sais pas si vous avez vu ça: http://www.tecnimodel.com/moto-reducteurs/2313-micro-motoreducteur.html

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par yvesmaquettes le Dim 12 Juin 2011 - 22:38

plomb a écrit: yves maquettes

tu m'intéresses en sachant faire tourner tout doucement un tout petit moteur électrique de téléphone portable et j'irais droit au but . Comment sans démultiplication mécanique ????
a+



Il y a pas de problème pour cela il faut un peu d’électronique,
et cela fonctionne très très bien, bien entendu, il ne faut pas d'effort.
avatar
yvesmaquettes

Age : 72

http://yvesmaquettes.free.fr

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Dim 12 Juin 2011 - 23:56

hello

alors je réitére ma question :cheers:

comments ?

as tu un schéma de principe d'électronique qui va bien et sur quel principe fonctionne le montage ?
peux tu nous faire part de ta science sur se sujet là ?
Parce que je n'y suis pas arrivé tout en faisant du courant haché à différentes fréquences . et tension etc
j'ai l'impression que l'inertie du rotor (ou de l''ensemble en rotation ) y est pour quelque chose mis a part la tension d'alimentation

donc si tu veux bien nous professer ta science merci d'avance parce qu'on est curieux et qu'on voudrait bien savoir

a+





:cheers:

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par yvesmaquettes le Lun 13 Juin 2011 - 10:37

Aucun problème pour partager ma science, mais je ne suis pas un grand spécialiste dans la matière .
Pour ma part ,cela fonctionne et pourtant à priori il me semble que l'on se base sur les mêmes principes .
Si on veux faire fonctionner un moteur du type vibreur de téléphone, il y a deux solutions:
1) on diminue la tension
2) on limite le courant dans le moteur
C'est la deuxième solution qui marche le mieux. Le LM317T est alimenté en 12 volts, le courant est réglé à 60mA parle potentiomètre (valeur normale des moteurs de vibreur)
voici les schémas

Si on relie les deux montages, on peu envoyer du 60 mA sur un micro moteur, et en faisant varier la fréquence du NE 555, on fait varier la vitesse.

J'ai réalisé ces deux montages associés, et je peux te dire que cela marche très bien. Une fois que les réglages sont terminés on remplace les potentiomètres par des résistances, mais comme tu le dit peut être pour certains moteur, il se peut que que l'inertie du rotor crée un problème.

C'est le même montage que tu as essayé?
Affaire à suivre
avatar
yvesmaquettes

Age : 72

http://yvesmaquettes.free.fr

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Lun 13 Juin 2011 - 11:25

hello

et bien non j'ai essayé soit l'un soit l'autre (pas cyclique variable comme les varaiteurs ou asservissement de courant comme avec le Lm317 ) mais jamais les deux en série .
Donc je vais faire un essais (pas dans l'immédiat car je suis sur des allumages progressifs pour un petit scarabé :( ) et je tiens au courant
merci encore pour l'astuce .
je mettrais le schéma quand ce sera bien au point avec une tit vidéo
J'ai en projet de faire un chariot sortant d'un bateau soutenant une chévre pour la mise à l'eau d'une annexe ou autres sous marin etc
c'est pour ça que cela m'intéresse vivement .
merci encore pour le schéma .

a+

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par bertrand78 le Lun 13 Juin 2011 - 11:37

hello

4 petits liens pour des régulateurs de vitesse:
http://www.sonelec-musique.com/electronique_realisations_regul_moteur_simple_001.html
http://www.sonelec-musique.com/electronique_realisations_regul_moteur_simple_002.html
http://www.sonelec-musique.com/electronique_realisations_regul_moteur_simple_003.html
http://www.sonelec-musique.com/electronique_realisations_regul_moteur_simple_004.html

A+

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par corvette le Lun 13 Juin 2011 - 17:38

hello

un autre lien
http://p.loussouarn.free.fr/electro/ralmotor/ramotor.html

peut-être créer un autre post, juste pour cela, car le sujet est intéressant clin d\\\\'oeil

A+

les scarabés seraient-ils attirés par la lumiére? salamalec :cry:
avatar
corvette

Age : 23

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Sam 6 Aoû 2011 - 10:46

Sans doute

....

hello hello hello

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Sam 6 Aoû 2011 - 11:29

Bonjour,

11 heures du matin, je vois trouble...Je n'ai pourtant pas bu... Encore... Oh ! Félix22, tu nous en mets d'autres, des photos de nuit je parle, pas des tournées !


Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Sam 6 Aoû 2011 - 11:36


Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Sam 6 Aoû 2011 - 14:16

:cheers:

tu trembles toujours autant carcasse étonnant .
fais un essais en posant ton appareil sur quelque chose de stable .
Je reconnais que c'est pas facile à faire des photos de projo surtout dans le noir ou la pénombre
a+

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par GAZOU le Sam 6 Aoû 2011 - 15:26

:cry:

sur un appareil photo il y a un réglage, dans "scènes" qui permet de faire ce genre de photo bie nette.
Il y en a d'autres, mais pas automatique.
Ca a beaucoup évolué depuis l'instamatic, vous pouvez pas vous imaginer lol!

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Sam 6 Aoû 2011 - 16:12

Screugneugneu !!! euh... Bonjour,ce qu'ils sont "ronchons" rire2
Je ne tremble pas (pas encore joker ). Ces photos ne sont pas récentes,et prises dans un placard avec le flash (exprès) dans le noir...sinon,sans flash,ça donne çà :



C'et moins joliiiieeee non !!!
Mais de nuit en extérieur,ça a un autre rendu,mais je n'en n'ai pas....Faudra attendre un peu...Cordlt à vous. Félix22

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par bertrand78 le Dim 14 Aoû 2011 - 23:58

hello Felix22
Une petite question m'a traversé l'esprit cet après-midi. scratch

Comment as tu fais tes hublots sous la ligne de flottaison?
Je pensais les faire avec du Rubson translucide. Est-ce la bonne solution?

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22

Message par Invité le Lun 15 Aoû 2011 - 0:11

Salut Bertrand,finies les vacances ... :cry: si tu permets on se reparle demain.Là j'ai mal aux yeux. Cordialement. Félix22 hello

Invité
Invité


Revenir en haut Aller en bas

Re: Ma CALYPSO par Félix 22
