remorqueur portuaire PORNICHET

Message par Jpd13 le Sam 21 Mai 2011 - 14:06

Ce remorqueur a été mis en service en 1988 sous le nom de PROVENCAL 10 .
Dans un premier temps il a été exploité dans le golfe de Fos par la SRPAM ( Société de Remorquage et d'Assistance en Méditerranée ), où il assistait les très nombreux navires qui fréquentaient les ports de Fos sur Mer , Port de Bouc et Lavéra.

Aujourd'hui , c'est sous le nom de PORNICHET qu'il est exploité à Saint Nazaire.

Le Principe retenu pour la propulsion de ce type de remorqueur , repose sur une hélice , à pas variable , placée dans une tuyère orientable sur 360°. Cette configuration s'apparente à celle des moteurs hors- bord , l'arbre de transmission est placé dans l'axe vertical . Cela permet d'avoir une hélice comme élément propulseur , tout en permettant de diriger efficacementle flux sur 360° et cela , sans que la force de traction ne diminue au cours de la manoeuvre.

caractéristiques principales

longueur HT : 31,50 m
largeur HT : 9,45 m
creux ; 3,60 m
jauge brute : 279,43 tonneaux
tirant d'eau maxi : 4,78 m
déplacement maxi : 480 tonnes
vitesse : 12 noeuds

propulsion

2 aquamaster type 1401/2640
2 moteurs Deutz type SBV 6M 628 de 2717 cv
2 goupes électrogène Deutz MWM de 854 kVA

auxiliaires pont

1 guindeau AMA 1300 kg à 20 m/mn
1treuil AMA 5 tonnes à 30 m/mn
1 tambour 180 m de câble d'un diamètre de 40 mm
croc Wieckhoff

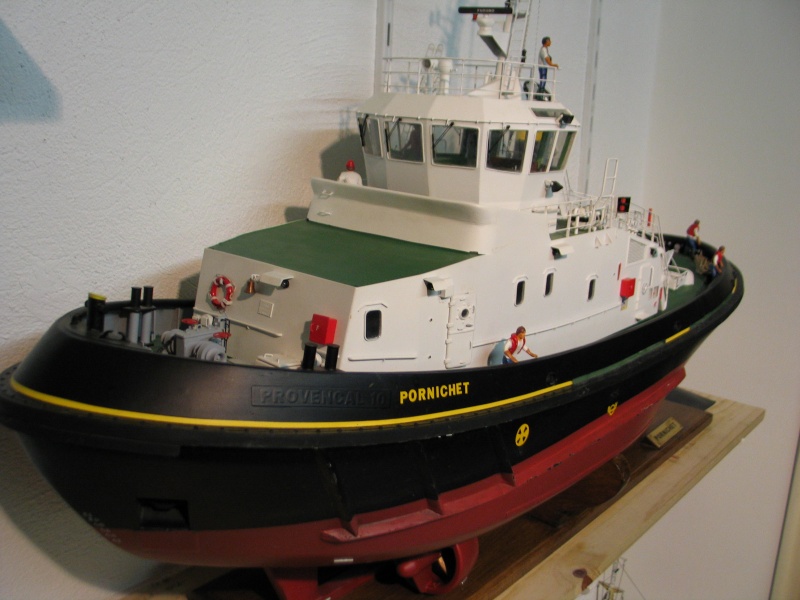

La maquette est en fibre de verre et carbone à l'échelle 1/30 ème ,
pour une longueur de 105,80 cm et un poids de 17,8 kg.





























Jpd13

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par ST488 le Sam 21 Mai 2011 - 14:16

Beau bateau !

Bien vu le détail de l ancien nom pour le réalisme


ST488

Age : 53

http://usst488.voila.net/

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par bertrand78 le Sam 21 Mai 2011 - 14:31

hello

Encore une bien belle réalisation. applaudissement

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Sam 21 Mai 2011 - 14:39

Bonjour,
ahhh bin le voilà le proprio du modèle, je le cherchais depuis bien longtemps clin d\\\\'oeil

Très belle réalisation ! applaudissement

Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Lamiraldu67 le Sam 21 Mai 2011 - 14:45

Bonjour,

Beau modèle :D
pour les détails !


Lamiraldu67

Age : 61

http://modelisme-naval.jimdo.com/

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par papeete le Sam 21 Mai 2011 - 15:21

Un très grand BRAVO !!
J'ai l'impression de voir les mêmes tous les jours au boulot.
Pour plus de détails je peux en fournir.
trinquons trinquons

papeete

Age : 57

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par grosventre le Sam 21 Mai 2011 - 17:02

Gros Bravo aussi !
Il est tellement bien fait que j'ai cru que les photos sur l'eau sont celles du vrai !

grosventre

Age : 56

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Sam 21 Mai 2011 - 17:30

hello

Le système de commande des Azimutaux serait intéressant à connaître je pense.

Et aussi le mode de fabrication, coque en fibre de carbone ça je sais mais les superstructures sont aussi en fibre comme sur la vedette?
a++
nico

Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Jpd13 le Sam 21 Mai 2011 - 17:54

salut les copains

Je pars une semaine en voyage " en amoureux ! ! ! ! ! " avec mon épouse ! ! !

Je complèterai tout ça à mon retour

Jpd13

Jpd13

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par papeete le Sam 21 Mai 2011 - 18:02

Pour la propulsion dans la Marine Nationale, beaucoup de remorqueurs sont équipés de "Voith", ce qui leur permet de faire une giration sur eux même.
Pas encore vu ce type de propulsion en modélisme car la partie mécanique est complexe.
Laurent.

papeete

Age : 57

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par GAZOU le Sam 21 Mai 2011 - 18:07

Oui bon d'accord

Je pars une semaine en voyage " en amoureux ! ! ! ! ! " avec mon épouse ! !

mais va pas nous faire un p'tit, on n'a pas envie de se lever toutes les trois heures pour le biberon !

et puis les couches............hein :pleur

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par LAPIN 44 le Sam 21 Mai 2011 - 18:44

Bonjour
Le meme sous son nom d'origine



Son sister ship BELLE ILE , ex PROVENCAL 8 ,photos prises depuis le PORNICHET

LAPIN 44

Age : 65

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Jpd13 le Sam 21 Mai 2011 - 18:53

lapin44

Tes photos sont magnifiques , serait il possible d'en avoir ?

Jean Pierre

Jpd13

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par LAPIN 44 le Sam 21 Mai 2011 - 19:19

Oui, j'en ai d'autre, avant qu'ils partent a La Rochelle

LAPIN 44

Age : 65

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par wadone le Sam 21 Mai 2011 - 22:02

Encore une bien belle réalisation sur ce forum bravo bravo

a+
wadone

wadone

Age : 45

http://minibac.coutances.free.fr/

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par LAPIN 44 le Sam 21 Mai 2011 - 22:37

Bonsoir JPD13
Un petit détail qui as une trés grande importance, les hélices ne sont pas supra divergentes, ELLES TOURNENT TOUTES LES DEUX A DROITE, ce qui fait que le bateau a pleine vitesse , gite de 3 a 5 degrés a droite par le couple, J'ai eu l'occasion de piloter ce bateau de Donges a Saint-Nazaire
Michel

LAPIN 44

Age : 65

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Jpd13 le Dim 22 Mai 2011 - 7:07

bonjour Michel

Il me semblait bien, au vu de tes photos , que " lapin44 " avait un rapport avec le lièvre ! ! ! ! , en plus tu me dis que tu as piloté " le Pornichet " .
Donc c'est bien toi Michel, tu te souviens, nous avions fait les photos ,
du Pornichet ,ensemble à St Nazaire , au moment du championnat de France à St Julien de Concelles en 2001.
ça me fait plaisir de te retrouver, nous aurons l'occasion de reparler de tout cela
Amitiés

Jean Pierre

Jpd13

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Dim 22 Mai 2011 - 9:50

Salut hello

Si justement tu veux voir des modèles à propulsion voith Lapin en a un, équipé avec les prop Graupner, et d'autres on déjà fait l'expérience, c'est un vrai plaisir à piloter !





a++
nico

Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Invité le Dim 22 Mai 2011 - 9:51

bonjour jpd13

tres belle maquette !!!!
sur la photo prise des tuyeres et des helices , on voit bien que tes helices onts deux" pas" differents un a droite et l'autre a gauche.
c'est pour repondre a ce qui a eté dit un peu plus haut , deux arbres d'helice ne tournnent jamais dans le meme sens avec deux helices du meme" pas "

Invité
Invité


Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Dim 22 Mai 2011 - 9:57

hello
deux arbres d'helice ne tournnent jamais dans le meme sens avec deux helices du meme" pas "

Sur ce type de propulsion si en fait :poel:


Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par GAZOU le Dim 22 Mai 2011 - 11:00

OH LA A VIRER !

pas d'accord avec toi, regardes mieux.

pour info LAPIN44 est lui la bible du remorqueur :cry:

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par ray 35 le Dim 22 Mai 2011 - 12:53

Bonjour à tous,

Voilà une maquette, comme celles de lapin qui peut servir de référence en l'absence de doc sur les vrais. c'est un régal. On ne regarde plus une maquette, on se promène sur le vrai.

Ray 35

ray 35


Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Dim 22 Mai 2011 - 12:55

Je suis tout à fait d'accord !

Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Invité le Dim 22 Mai 2011 - 14:25

bonjour a tous .

gazou regarde bien la photo 7.
tu a une helice (babord) avec un pas a gauche et une helice( tribord) avec un pas a droite .
si tes deux arbres tournent dans le meme sens , alors la ya comme un probleme.et la j'en suis absolument sur !!!!

Invité
Invité


Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET

Message par Nico le Dim 22 Mai 2011 - 17:27

dans ce cas il faudrait mettre les deux au même pas :fou:

Nico

Age : 27

Revenir en haut Aller en bas

Re: remorqueur portuaire PORNICHET
