Chaudières - Scott

Message par america12mj le Ven 29 Avr 2011 - 21:06

bonsoir
en prévision d'un nouveau projet ,shut!!! je cherche des infos sur les chaudières SCOTT , on dis qu'elles ont un rendement largement supérieur a nos horizontales standard.
merci d'avance pour vos retours
bien cordialement
pascal   hello
avatar
america12mj

Age : 56

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par STEAMPROPULSION le Mar 3 Mai 2011 - 2:50

La chaudière SCOTT est de type "SEMI- FLASH". Elle combine un bas centre de gravité avec une importante surface de chauffe. Plans:
Il y à un plan détaillé Anglais de A.A. Rayman. (My Hobby Store)
Livres:
J. H.Benson & A. A, Rayman "Experimental Flash Steam"
K.N. Harris " Model Boilers and Boilermaking"
I' en ai une.


A. A. RAYMAN SCOTT BOILER by STEAMPROPULSION, on Flickr


K.N. HARRIS SCOTT BOILER by STEAMPROPULSION, on Flickr


SCOTT BOILER and ENGINE by STEAMPROPULSION, on Flickr


SCOTT BOILER by STEAMPROPULSION, on Flickr


SCOTT BOILER and ENGINE by STEAMPROPULSION, on Flickr

_________________
Giovanni
avatar
STEAMPROPULSION

Age : 76

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Mar 3 Mai 2011 - 8:44

:sala: :sala: Bonjour!
Voilà un beau projet qui va nous tenir en haleine pendant un petit moment. Ca nous changera effectivement de nos classiques chaudières et apportera un peu d'originalité et de diversité dans notre domaine. Beau challenge America! bravo Personnellement, je vais suivre ça de prés.
Giovanni , érudit en la matière sera, je pense, ravi de collaborer et de mettre à disposition sa "vapeurothèque". 😢
Bon courage et bien cordialment!
trinquons hello
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Mar 3 Mai 2011 - 8:46

Bonjour,

Chaudière "technique" sans doute difficile à réaliser... Mais quel résultat ! Beau et original projet en perspective qui va allécher les amateurs !

Si cette chaudière a une importante surface de chauffe, la chauffe doit être puissante.
Giovanni, faut-il utiliser une torche ou une rampe horizontale (céramique par exemple) ?
As-tu une idée de la puissance nécessaire que le système de chauffe doit avoir pour chauffer efficacement cette chaudière ? 200 g/h - 300 g/h - Plus ?
Cela veut dire aussi que pour avoir une autonomie raisonnable, il faut sans doute embarquer un tank à gaz en conséquence !
PS qui n'a rien à voir : la pompe à main, c'est bien sur table, mais en bateau...J'ai donné !

Invité
Invité


Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par america12mj le Mar 3 Mai 2011 - 13:49

il est vrai que la fab d'une scott est très intéressante, techniquement la difficulté est de braser les tubes sans dessouder les autres a cause de la proximité, mais je suis aussi iindeci car je regarde de très très pour ce futur projet .............la chauffe charbon....., j'ai rencontré récemment a Londres un modéliste vénérable par la dextérité et l'age qui ma fait rêver avec son groupe charbon installé dans la même chaloupe que celle que je veux réaliser, (la mouette)convoyage du charbon ,regul du foyer etc!!!! tout étais génialement pensé, et je suis vraiment perplexe sur le choix! :sala:
avatar
america12mj

Age : 56

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par STEAMPROPULSION le Mar 3 Mai 2011 - 14:07

Il ne faut pas aller si loin:
http://www.odu50.com/Modellisme/Orewa/chaloupe.cadre.html

_________________
Giovanni
avatar
STEAMPROPULSION

Age : 76

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Mar 3 Mai 2011 - 19:44

bonsoir pascal
voici une chaudière double scott avec boucles en tube 6x4 sachant qu'a l'extérieur du tube tu as 25cm de tube x 26 soit 6m50 de tube de chauffe , fait le calcul et tu verra que la surface de chauffe est énorme.
Monter en pression à 6 bars en moins de 2 minutes, lorsque j'ai fait cette chaudière j'en ai fabriquer 2 en fait dont une pour un ami qui alimente une machine triple expansion de 15cc

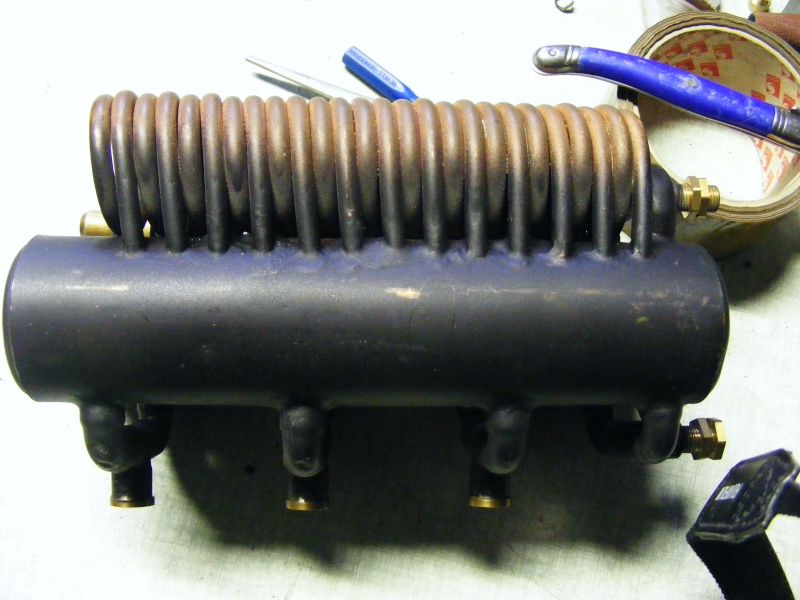

détail des boucles



vu de coté ou l'on voit 13 des 26 boucles



vue de face




l'autre face



sinon tu peu faire ça




foyer central pour deux torches de 140 g/h et tubes de fumée montée en pression presque aussi rapide mais centre de gravité plus bas que la double scott
amitiés
Jean-Paul

Invité
Invité


Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par america12mj le Mer 4 Mai 2011 - 12:58

bonjours Jean Paul, ta dernière photo est très intéressante, est ce une version perso ou est ce une chaudière de type connue,les tubes de chauffe vont jusqu'au bout de la chaudière?

merci d'avance de nous eclairé
a tu essayé un jour le charbon ou y pense tu , sous qu'elle forme ?
cordialement
pascal

hello
avatar
america12mj

Age : 56

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Mer 4 Mai 2011 - 13:12

:( Salut!
Une sacrée belle réalisation. bravo Sûr que ça doit chauffer! C'est enfin une machine à vapeur plutôt qu'une bouilloire et effectivement , elle doit monter vite en pression.
La deuxième n'est pas mal non plus , et sa surface de chauffe est importante aussi. Tu vas avoir de la demande. clin d\\\\'oeil
America! Je suis curieux de voir ton installation (future) au charbon , il faudra que tu nous parles aussi , de ton système d'alimentation.
C'est bon, les neurones chauffent! Ca bouge! On voit enfin du neuf!
Bien cordialement! trinquons hello
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Mer 4 Mai 2011 - 13:29

Bonjour,

Je suis également intéressé par l'alimentation de la chaudière en charbon...

Invité
Invité


Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par america12mj le Mer 4 Mai 2011 - 15:19

pour l'alimentation en charbon ,un indice Mr De Vinci y a pensé avant moi??? :sala:
avatar
america12mj

Age : 56

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Mer 4 Mai 2011 - 18:50

oui une simple vis sans fin comme sur certaine loco vapeur. la dernière chaudière Pascal est une réalisation personnel comme la double scott

Invité
Invité


Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Mer 4 Mai 2011 - 19:29

Bonsoir! :(
Giavanni, la chaloupê que tu nous montres est magnifique. L'installation est peu courante et la fabrication trés professionnelle et soignée.
Son constructeur a beaucoup de talent!
J'espère que tu vas nous en montrer d'autres comme ça. clin d\\\\'oeil Je l'avais déjà vue quelque part mais on constructeur est discret.
Merci de nous en présenter d'autres!
Cordialment! trinquons hello
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par ULYSSE le Ven 24 Juin 2011 - 13:12

Bonjour Pascal ! hello J'avais ce lien sous le coude : un topic trés détaillé pour la fabrication d'une chaudière Scott sur le forum de nos amis vaporistes anglais Paddleducks. Pour une chauffe efficace au charbon, (de bois?) un ventilateur devrait être nécessaire pour élever la temperature du foyer (Cf. forge ou... barbecue!)
http://www.paddleducks.co.uk/smf/index.php?topic=4292.0
avatar
ULYSSE

Age : 69

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Malevthi le Ven 24 Juin 2011 - 23:42

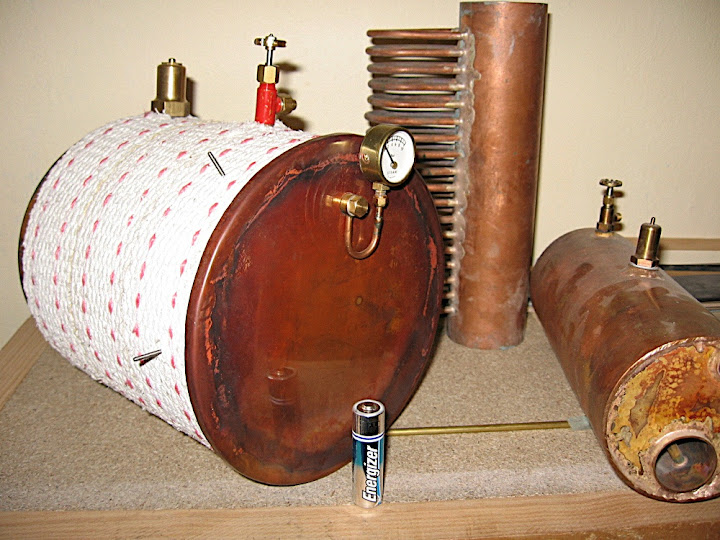

Au fond, une moitié de double Scott qui attend sa seconde moitié.
Les boucles des deux parties s'imbriquent les unes dans les autres, cette chaudière est prévue pour une grosse torche:

Sinon une Yarrow me semble assez compatible avec la chauffe au charbon.
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par paterson le Jeu 4 Aoû 2011 - 10:38

Malevthi a écrit:
..............
Sinon une Yarrow me semble assez compatible avec la chauffe au charbon.

salutous, salut Thierry,
j'en ai une en construction depuis mardi. Photos à venir.
Dans un 1er temps, chauffe au gaz (radian), puis une grille + charbon.
avatar
paterson

Age : 70

http://www.woodpecker2ft.net

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Jeu 4 Aoû 2011 - 12:56

Bonjour! hello !
Un vaporiste qui bouge dans la torpeur de l'été! salamalec
Ca va étre interessant! On attend les premiers résultats et les premières photos avec impatience!
Et puis ça va reveiller le sujet! clin d\\\\'oeil
Bien cordialement!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Malevthi le Jeu 4 Aoû 2011 - 13:02

Super Roger,
J'aime bien les Yarrow, elles sont très efficaces sans être trop compliquées à fabriquer. On en voit pourtant pas souvent. Elles étaient très répandues dans la marine anglaise.
On attend la tienne avec impatience :D
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Tintin33 le Ven 4 Nov 2011 - 17:25

Bonjour!

Je viens apporter mon petit grain de sable à l'édifice : hello

Mon groupe est une Scott double corps, conception perso mais très fortement inspirée des articles de Golmann. salamalec salamalec



Les corps font diam. 56 X long. 185, 16 tubes bouilleurs.

Elle est chauffée à l'infra-rouge : brûleur fabriqué à partir de 2 brûle-peinture R55, gicleur repercé à 0.25.

Le pion destiné à perturber les gaz, dans la boite de mélange, est soit mal placé, soit insuffisant, la première céramique ne rougit que sur 2/3 de sa surface, et la montée en vapeur demande environ 5 minutes. carton jaune

Dans ces conditions, j'arrive quand même à alimenter un BR1628, mais c'est un peu juste : on ne stabilise pas à 3 bars. :mon dieu
Côté consommation, c'est très tranquille : :sleep: - j'alimente avec des cartouches du commerce, et jusqu'à présent pas de grosses dépenses!


On verra quand le bateau naviguera!!!

A suivre ...
avatar
Tintin33

Age : 75

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par david17 le Ven 4 Nov 2011 - 17:31

:affraid: on à retrouver le monstre de loch ness applaudissement belle machine.
david17 :(
avatar
david17

Age : 46

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Ven 4 Nov 2011 - 18:58

Salut Tintin! :(
C'est une sacrée chaudière.Malheureusement, je ne connais pas bien ces brûleurs , mais nul doute que quelqu'un saura te guider sur ce forum.
Certains en ont fait qui rendent trés bien et qui savent faire marcher la calculette. 😢
2 x gicleurs de 0.25 délivrent 70 gr/Hr mais est-ce suffisant pour la surface des céramiques et la surface à chauffer???
As-tu suivi les plans de Golmann à la lettre??
bouge pas ! Les secours arrivent! clin d\\\\'oeil
Cordialment! hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Didier 94 le Ven 4 Nov 2011 - 22:52

hello
je ne suis pas "les secours", mais je viens simplement admirer applaudissement applaudissement
trinquons Didier
avatar
Didier 94

Age : 63

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Ven 4 Nov 2011 - 23:24

hello

chapeau tintin33 ,ta chaudière tip top ,ça tire vers le haut
aurais tu les feuilles de calcul thermiques ?

a+

Invité
Invité


Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par KBIO le Sam 5 Nov 2011 - 8:56

Bonjour! :(
aurais tu les feuilles de calcul thermiques ?
Tu trouveras ça dans les cahiers de L.Suykens :
"Calcul de la surface de chauffe d'une chaudière en modélisme".......................Page 6
"Calcul du bruleur GPL"................................................................................Page 10
Je te fais confiance parce que , c'est trop compliqué pour ma petite tète! :biz :mon dieu
Bien cordialement! hello

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Chaudières - Scott

Message par Invité le Sam 5 Nov 2011 - 9:44

hello

et il y a des jours ou cela s'évapore :pleur
remarque dans la vapeur c'est un peu normal :cheers:
je vais aller voir .merci
a+

Invité
Invité


Revenir en haut Aller en bas
