Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par Graine au vent le Dim 30 Jan 2011 - 17:03

hello bonjour
le système hydraulique de l'Abeille Bourbon est le même que celui de l'Edda Fonn,seulel'implantation change. les pompes sont réalisées en partant de bruleurs de chaudière de chauffage central. À 150 tours minute et avec de l'huile pour vérin on arrive à 39 bars.



Les distributeurs à tiroir ont été dessinés et réalisés dans l'atelier; ils sont équipés d'un clapet de décharche réglable. Actuellement ils sont tarés entre 5 et 6 bars




Les vérins: 3 pour l'Edda Fonn et deux pour l'instant pour L'Abeille Bourbon . deux autres pour les bossoirs du canot de sauvetage plus tard.
L'étanchéité des nez de vérins EDDA FONN est assuré par joint torique intérieur, et sur l'Abeille Bourbon joint torique accessible par l'extérieur.



La pompe et les distributeurs sont logé dans le bac à huile, puisque si fuite aucun problème de souillures en fond de coque.
La hauteur sous barreaux étant plus importante sur l'Abeille, c'était plus facile de réaliser un bac avec couvercle, c'est à dire un ensemble étanche.
Les raccordements sont en gaine souple LEGRIS je n'ai plus la référence (offerte par BF.anto)
elles ont un diamètre de 1,8x3 en polyuretane.



Aux essais les 1er problèmes sont venus d'un mauvais positionnement des joints toriques sur les tiroirs des distributeurs. L'oeil averti d'Yvon 2963 nous a fait rectifier le tir et mettre les joints au bon endroit.
Pour réaliser les gorges des joints le site du joint Français vous donne toutes les cotes en fonction du produit.









kénavo,
Graine au vent


Graine au vent

Age : 77

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par yvon2963 le Dim 30 Jan 2011 - 18:20

hello
Et oui un artiste avec ses machines outils, j'ai nommer Graine au vent !!
c un nouveau challenge pour lui et il l'as bien réussi!!!!
@+Yvon

yvon2963

Age : 53

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par Invité le Dim 30 Jan 2011 - 18:26

hello

n' est il pas .C'est vraiment un lion le Gav applaudissement

Invité
Invité


Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par bertrand78 le Dim 30 Jan 2011 - 18:39

hello

Vous venez de quelle planète vous tous pour nous faire des animations aussi bien réalisées et réalistes ?

Quand la grue se déploie, on dirai le doit de "E.T. téléphone maison".
Serais-tu de la même planète Graine au vent? :cheers:

En tout cas beau travail. applaudissement

_________________
MCBM

bertrand78
Admin

Age : 49

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par moonraker le Dim 30 Jan 2011 - 18:43

hello

C'est un as de la micro mécanique. Il a des dons cachés qui ressortent suivant la demande.

applaudissement applaudissement applaudissement GAV.

moonraker


Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par Lagaffe le Lun 31 Jan 2011 - 8:31

Quand deux grands malades se rencontrent....
J'imagine que L'abeille sera à Chateaulin, avec son géniteur.
Un concours de grues en vue ?
Dire que je n'ai encore pas eu la chance de visiter l'antre classée "secret défense" de notre bricoleur de génie. J'imagine qu'on y trouve plein de pignons sur rue et de cames à raies ?

Lagaffe

Age : 69

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par Invité le Lun 31 Jan 2011 - 9:05

Bonjour,

Absolument superbe et réaliste !

Une seule suggestion au vidéaste, pour les néophytes comme moi, vous ne voudriez pas ajouter des commentaires sur tout ce que nous voyons ?

Invité
Invité


Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par KBIO le Lun 31 Jan 2011 - 9:18

Bonjour! :(
Nous connaissions bien le curé de Camaret!
Il nous faut , à présent, rendre hommage au grutier de Camaret! :cry:
Bravo GAV! Encore une belle réalisation.
Ce qui corrobore le principe de base d'un forum comme le notre : - "Moins tu causes mal et plus tu bosses bien"!
Bien cordialment et , ébaubissons nous comme dit mon copain Boby! :sala:

KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par GAZOU le Mar 1 Fév 2011 - 13:46

Salut les tous et salut à mes deux compères

Quand je serais rentré du soleil je vous mettrais à suivre l'article que j'ai fais pour rendre hommage à Graîne au Vent. je suis de l'autre côté de la mer et les possibilités internet sont quasi nulles car un câble est rompu et il ne savent pas quand la bonne liaison sera rétablie
Yvon je trouve la vitesse encore un chouia rapide. ta centrale est de toute beauté, je suis jaloux :D
Vivement Chateaulin !

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par Claude dit Oldsail le Mar 1 Fév 2011 - 16:41

Hello
Quand je serais rentré du soleil
Si les grues et les grutiers reviennent du soleil, c'est que le printemps est précoce lol!

Claude dit Oldsail

Age : 63

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par grosventre le Mar 1 Fév 2011 - 19:09

Ouais, ben je crois que je vais m'arrêter à mon Bogrobato ( le Yorkshireman ) j'arriverai jamais à avoir le niveau pour l'Edda Fauna dont je rêve !

grosventre

Age : 56

Revenir en haut Aller en bas

Re: Système hydraulique de l'Abeille Boubon et de l'Edda Fonn

Message par GAZOU le Mar 15 Fév 2011 - 18:22

Salut

pendant mes vacances j'ai profité du temps libre pour faire mon petit topo et je me suis fait doubler par des gens moins fainéant que moi.
Je n'y touche pas et je vous le livre tel quel, il va donc y avoir des doublons

Je vais commencer par le commencement.
Rien ne se serait fait sans un homme de grand savoir faire qui allie compétence, gentilesse, modestie et un grand sens de l'AMITIE, notre ami GRAINE AU VENT, Jean-Claude

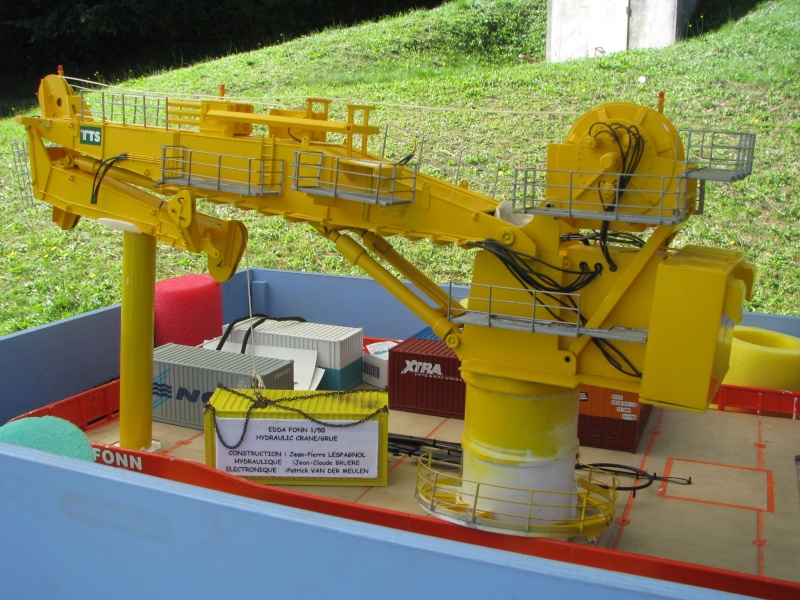

pour le supply, la grue à animer était celle-ci, 54 centimètres dépliée



les pompes de récupération sur un brûleur de chaudière fuel sont les même pour Yvon et pour Gazou, il est possible d'utiliser les pompes qui servent à incliner les gros moteurs hors bords .Il faut les utiliser telles quelles et elles sont un peu lourdes



alors que celles de chaudières peuvent être modifiées et raccourcies

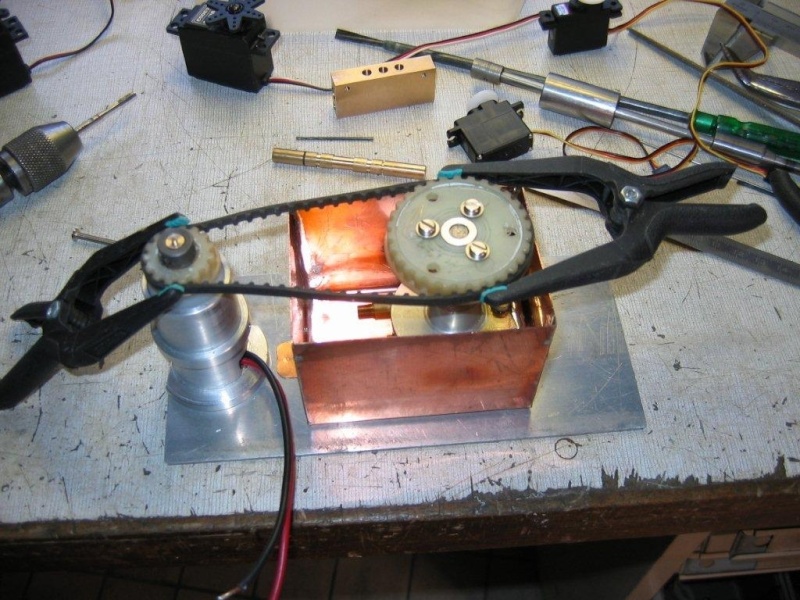

vue des distributeurs dans l'ensemble d'Yvon
