Re: Projet construction de Olrik III

Message par Manu 1er le Ven 21 Avr 2017 - 18:05

Pour la souplesse je pense que le samba est meilleur ...
avatar
Manu 1er

Age : 38

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Sam 22 Avr 2017 - 15:32

Ok pour les baguettes , c'est juste pour la coque proprement-dite parce-qu'il aura d'autres essences pour être fidèle à " éolrick " lol! Acajou , teck , Palissandre des partie seront faite en feuilles de " Placage " pour les Oeuvres-vives , mais on en est pas là ordi

Reçus aussi les transmissions et un safran " Tout-fait " à modifier pour correspondre à son époque , les dimensions sont correct seul le " Look " est à bricoler ..............

Super ces arbres et ces hélices , vraiment du beau matos , pas donné mais superbes génial avec un petit " Nounours " en chocolat en prime



Par-contre j'ai soucis avec les " Microvis BTR " du safran et des 2 bagues d'arbres , la plus petite clé est encore énorme ( 1,5 ) et j'ai même pas put mesurer , le pied-à-coulisse rentre-pas , de plus rien n'indique si c'est du " Métrique " ou de " l'Impérial " , Bref si quelqu'un à ce genre de pièces et pouvait me renseigner sur le diamètre de la clé ? scratch



Pris aussi des cardans de la même maison pour aller avec les 2 moteurs électrique





2 Moteurs " à Balais " au final après les conseils avisés de certains membres dans le post dédié .

Moteur " MFA type 540 5 pôles " là =http://www.tecnimodel.com/moteurs-categorie-500-et-600/5158-moteur-type-540-5-poles.html



Voila les " News " je continue le dessin des pièces ( Quille et Couples ) sur papier millimétré et restera plus qu'à trouver le contreplaqué qui va bien

bisous




avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 24 Avr 2017 - 18:37

Bonjour ,

Après un WE constructif , avancée dans les travaux le traçage dur papier millimétré est enfin terminé , et je passe sur les " Galères " Corrections , Gommages , Erreurs , Feuilles au feu Etc , Etc....... fou

Donc tout les couples sont tracés et vérifiés , le papier est découpé au plus proche pour pouvoir rentrer sur la plaque de contreplaqué , sa rentre mais juste-juste étonné La quille par-contre est en attente et sera faite en 3 parties dans une planche d'Acajou. génial

Le contreplaqué ( Aviation 5 mm 10 plis ) est commandé en plaque de 750 x 750 ainsi que du 3 mm 6 plis aviation aussi dans les mêmes dimensions pour les superstructures et le pont avant " Placage " avec du placage " Fin " et aussi les 2 cotés arrondis du bateau .

Prise des mesures et commande des baguettes en Tilleul et Samba ( Tilleul pour les renforts de flans et Samba pour le bordé ) , Bref sacré paquet de baguettes hein ce qui présage des collages à n'en plus finir étonne
Commande aussi d'une " Planche " d'Acajou de 10 x 100 x 1000 pour y tailler la quille en massif ( 3 pièces )
Donc en résumé , les moteurs , les régulateurs , le servo , les bois sont en commande , le reste des transmissions et le safran sont " en stock "

il y à plus qu'à attendre les livraisons et le chantier proprement-dit pourra commencer génial

Quelques photos du " Bureau d'étude " pour patienter ordi










Voila pour les " News " du chantier d'Olrik III , le dupont est ruiné mais content rire 1

Cordialement







avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Lun 24 Avr 2017 - 19:39

salut

tes deux parties évidées dans le bas des couples c'est joli mais du superflu , tu aurais mieux fait de baisser le fond pour pouvoir rentrer des objets volumineux ( batteries par exemple )

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 24 Avr 2017 - 20:35

Bonjour ,

Oui peut-être pour baisser le centre de gravité scratch mais il y à pas grand-chose à gagner , 5 ou 10 mm peut-être faut quand-même laisser un peut de solidité , j'ai essayé de garder 6 à 7 mm partout et en plaçant les éléments il va y avoir des découpes dans les fonds , les moteurs par exemples vont être très proches du fond , je doit avoir 6° ou 7° de " pente " avec les transmissions donc des " Corrections " au coups par coups " sont encore à venir oui
j'ai prévu " au pif " pour le passage des moteurs dans le couple 6 par-exemple , mais j'attend les pièces pour avoir des cotes " Propres " mais c'est bien de me faire remarquer si je fait de grosses erreurs , je vais en tenir compte oui


Cordialement


avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Mer 26 Avr 2017 - 12:55

Bonjour ,

Voila les moteurs sont arrivés avec les cardans , les transmission sont maintenant au complet ,





Très rapide cette boutique


avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Jeu 27 Avr 2017 - 15:57

Bonjour ,

Et ce jour arrivée du Bois , CP et Baguettes génial et aussi un super jeux de " Mini BTR " de 0,89 à 4 que j'ai déniché en Angleterre mais en " Métrique " et surtout " Made-in'Japan " pas du " RPC " et sa se Voit

Voila pour pouvoir visser les microscopiques vis des transmissions ( clé 1,5 ) quand au " Cure-Dent " de 0,89 ..... scratch


Le tas de baguettes bien emballées avec un bout de 20 x 20 tout tordus pour rigidifier le carton rit la planche en Acajou est superbe pour tailler la quille



Qui ont finis triées et bien rangées à plat " beacause " la place restreinte dans le bureau qui ressemble de plus en plus à un atelier



Réception aussi du CP 5 et 3 mm vraiment de belle qualité , le 3mm est un peu voilé mais rien de méchant



Et comme la scie commençais à s'ennuyer je l'ai occupé direct



Reste pas grand-chose de la plaque de 750 x 750 , et malgré une lame grossière et pas forcément adaptée car d'origine fournie avec la machine , c'est pas-mal , pas trop d'éclats en dessous , par-contre le CP dévore les lames à vitesse grand-V , celle-ci n'en peut-plus mondieu



Et stockage en attente de la bombe de colle qu'il faut que je trouve (j'ai oublié c'est ballot ) fou



Voila je croit que j'ai assez bossé aujourd'hui , demain il fera jour génial

Cordialement


avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Jeu 27 Avr 2017 - 16:03

oui repose toi , surtout que tu ne peux pas faire d'haltères , les disques sont occupés mondieu

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Jeu 27 Avr 2017 - 16:29

Bonjour ,

Hi Hi , les haltères je m'en suis jamais servi c'est juste pour avoir des Poids pour bricoler ou tenir le " Barnum " l'été mondieu

Et le modélisme c'est pour occuper le temps-libre pas de l'esclavage contre la montre génial
avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Ven 28 Avr 2017 - 17:59

Bonjour ,

Aujourd'hui , bonne avancée du chantier génial

Achat de colle au " GSB " du coin , 1 bombe " Made-in-Italy " sa change , pas cher , la dernière en plus , et ......Marche pas , Bouchée ! hurle donc " trifoullage du bitonio " et hop , collage du papier millimétré sur tout les couples et la quille , tant que sa fonctionne faut tout faire dans la foulée , sait-on-jamais génial

Et tant qu'à faire , on fait chauffer la scie à chantourner avec une lame neuve , croirait pas mais c'est super dur comme bois l'Acajou étonne
Brut de sciage ,


Comme sa c'est bien passé et finalement assez rapidement , finis pile-poil à 12 H comme les vrais lol!

j'attaque les couples à la reprise avec le perçage des " Trous-Trous " , et il y en à un paquet hein ..........

Donc mèche de 6 " Spéciale Bois-Durs " et grande vitesse pour ne pas tout éclater , ce qui ne ma pas empêché de flinguer à moitié le premier percé , j'ai fait un peu le bourrin et avait mal réglé le dépassement de la mèche , donc pâte-à-bois , sa commence rit

Réglage


Vitesse grand V


Retournement , juste la pointe dépasse , sa va super bien et plus vite que prévu , top génial


Bon j'en ai fait 4 et je commence à " Saturer " de la perceuse , bref on change et je commence vraiment à adorer cette petite machine , dire qu'au départ je voulais couper à la main avec une " Bocfil " , mondieu



Et voila , 4 de fait , brut de sciage !

Et la poubelle à chutes se remplis , faudra penser à en trouver une plus grande scratch



Voila pour Aujourd'hui , petite question au sujet du collage des 2 petits morceaux de la quille ( petit bout de Proue et petit bout de Poupe ) avec quoi je colle sa scratch colle normale ( Titebond III ) ou époxy prise lente ? Renfort ou pas ? l'idéal étant une espèce de " Lamello " mais sur champs comme sa , je sait pas trop , je voit pas scratch

Merci à vous , Cordialement


avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Ven 28 Avr 2017 - 18:17

Bonsoir

sont bien jolis tes trous mais ils servent à quoi ? Ca va faire des nids à merde et si un jour ça prend l'eau ( personne n'est à l'abri ) tu auras intérêt à ce que tous tes trous soient intégralement protégés .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Ven 28 Avr 2017 - 18:40


Hi Hi le " GAZOU " il aime pas mes trous , Mdr ! rit moi j'aime bien sa fait " Technique " et si sa sert à rien , bein tampis , ils sont là et j'ai pas l'intention d'en changer c'est ma touche " Vue d'Artiste " fière

avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Ven 28 Avr 2017 - 20:58

lol!

tu fais comme tu le sens , tes trous je m'en fout mondieu je te préviens juste des déboires éventuels .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Sam 29 Avr 2017 - 13:09

Bonjour ,

Merci pour le conseil (les nids à merde et l'étanchéité ) certains des nids serviront à attacher le bazar électrique avec des " micro-rislan " et pas d'inquiète la résine époxy va recouvrir le CP à nus à la fin du chantier avant montage définitif des accessoires lol!

News du jour , Reçus facteur les " Contrôleurs-Moteur " en direct de chez " Tang & Chang " bien emballé , matos correct et seulement 10 balle ( pièce ) génial manque le " Servo " c'est la même " Boutique " mais autre vendeur donc .........................je ne peut que recommander ce service Chinois , aucuns soucis avec " Paypal " bonne communication " ( Anglais ) et rapide , matos conforme et pas envahis de pub , génial

Tomtop = http://www.tomtop.com/fr/esc-1210/p-rm1421.html







Avancée aussi (un-peu ) dans les perçages et découpages des pièces ,



Et arrêt de la découpe pour cause de lame qui coupe plus rien nul les découpes commences à être moches et j'aime pas les éclats en dessous c'est pas terrible et comme j'ai que deux lames avec la machine


Je tente un essais avec un " Affutage " avec un " Tire-point Diamenté " c'est pas-mal sauf que c'est microscopique et pas facile à faire , heureusement la lame ne s'use que sur environ 2 cm , bref à voir



J'ai reçu aussi 2 mignons " Adaptateurs " ( à 10 balle ) prévus pour une marque autre ( Kity ) qui devrait se monter moyennant 2/3 bricoles afin d'utiliser des lames sans ergots ....................



Donc aujourd'hui stop le travail " Africain " , rangement et préparation de la suite des événements sieste
avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Sam 29 Avr 2017 - 18:48

Petite mise à jour :

Comme j'ai affuté ma petite lame avec la lime-diamantée j'ai voulus tester et surprise , sa fonctionne , plutôt tellement bien que sa coupe presque mieux que d'origine , comme quoi génial

Du coup j'ai pris des mesures pour implanter les moteurs avec leurs transmissions , vu que les tubes d'étambot passent à travers les couples 4 , 5 et à peine le 3 je vais percer de manière à laisser un peu de place pour le réglage et le futur collage , les moteurs eux se retrouvent en plein-milieu du couple 6 et à 5mm du fond de coque 2 trous sont pratiqués ( avec du jeux eux aussi , environs 2 mm )
Sur plan




Et montage des éléments plus ou moins finis pour voir et la " tête " que sa à et pour voir si sa se monte , au final sa me plais , rien est réglé , tout est posé comme sa vient génial




Et voilaaaa fière

Cordialement

avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Sam 29 Avr 2017 - 20:05

bonsoir

je pense que tu devrais prévoir un palier auprès de chaque cardan si tu veux éviter les vibrations . Ou mettre des tubes plus longs bien fixés près des moteurs .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Sam 29 Avr 2017 - 20:57

C'est noté , j'avais pas pensé à ça scratch vers les hélice il-y-à 2 " Chaises d'Arbre " mais effectivement c'est un peu en porte-à-faux de ce coté , à voir , je peut aussi recouper l'arbre et du coup reculer un peut le moteur qui pour l'instant se trouve +/- pile au centre du bateau , du moins le " Bout " du moteur (Coté Cosses ) du coup oui il va falloir que je réfléchisse à la question , j'aime bien l'idée du " Palier " même si c'est un peut délicat à réglé , mais j'aime bien ..........

Cordialement
avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 1 Mai 2017 - 15:17

Bonjour ,

Hier décision est prise de coller les morceaux de la quille à l'époxy avec des renforts ( Tige-Filetée ) scratch



Aujourd'hui démoulage et petit coup de rabot microscopique pour égaliser ( il-y-à-pas grand-chose ) génial





Et on attaque les réglages pour essayer de poser la quille à sa place , comme les " Vrais " au Fil-à-Plomb





Sa tombe finalement assez juste , les erreurs sont de l'ordre du mm , avant correction sa me va
J'attaque donc la rectification des entailles de collage des couples , je sait après modification du plans qu'elles font toutes 10 mm de largeur sur 20 mm de profondeur , alors on à ressortit les cales de précisions de 10 et de 20 de la boite de collection aussi , ( " Manurhin " Mulhouse- France ) génial





Et sa donne ça , un peu de jeux est prévus pour le collage mais là , pour les réglages , sa rentre " Gras " ( les mécaniciens comprendront )



Bon c'est pas tout-ça mais il y en à 11 à faire oui

A plus ,Cordialement



avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 1 Mai 2017 - 17:33

Re ,

Et au remisage du chantier , sa donne que la quille à pris sa place et tout correspond parfaitement , à l'exception cependant d'une erreur de coupe au niveau du pont sur un des couple , Grrrr ! manque 5 mm nul il faut donc prévoir un mini collage , comprend pas matraque



En est là , et encore beaucoup de travail sur le squelette avant de coller la 1ère baguette , en particulier le travail sur le " Cul de Poule " et la quille qui va subir une cure d'amaigrissement d'un 1/2 sur la partie sous la coque , mais sa c'est une autre histoire ,



Cordialement


avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par Pierre Harley-Davidson le Lun 1 Mai 2017 - 17:39

bravo pour ton travail, (d'une précision microscopique) juste pour infos,
sur les vrais bateaux, on utilise maintenant des niveaux lasers désolé,
les fils à plomb, c'était........avant! clin d\\\\'oeil
a+
avatar
Pierre Harley-Davidson

Age : 61

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 1 Mai 2017 - 17:50

Bonjour ,

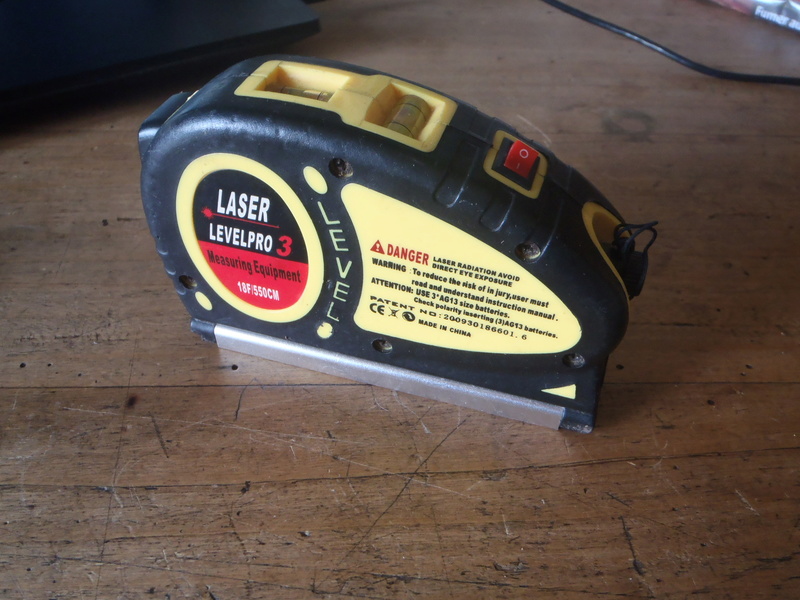

Merci fière , Mdr ! j'en ai un aussi mais les piles ont rendus l'âme donc retour au techniques de base mais sa peut s'arranger tout comme la bouteille de gaz qui est vide , toujours un dimanche , c'est la vie lol!





avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par GAZOU le Lun 1 Mai 2017 - 20:21

scratch

je me demande vraiment comment tu vas faire pour imprégner la totalité de l'intérieur des trous , déjà comme ça , a plus forte raison les couples collés ( pense à retirer le papier ) et à fortiori si tu attends que ce soit bordé .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Lun 1 Mai 2017 - 21:05

Bonjour ,

Oui oui le papier reste encore quelques temps pour 2 , 3 traçages à venir , de toute-façon c'est juste un montage " à-Blanc " pour que la mayonnaise prenne lol! il faut que je les termines ( les couples ) avant de songer à coller , là c'est toujours " Brut de Sciage " ou presque et surtout la quille demande encore pas-mal d'ajustage avant d'être collée

Pour les " Trous-Trous " oui c'est en finition et j'ai prévu tout comme l'extérieur une résine époxy avec un tissus pour l'extérieur , la prise est lente et une petite brosse avec le manche très court fera l'affaire , pour tout dire , je ne suis pas " Fan " du-tout de la méthode " Habituelle " qui veut que l'on " Barbouille " l'intérieur de colle + sciure , même si cette technique à fait ses preuves et est recommandée par la plupart d'entre-vous je tient à voir le bois à l'intérieur et ce même si il-y-à des défauts visible , bref , c'est un choix quoi oui


http://www.sicomin.com/datasheets/product-pdf_fr8.pdf


30 € le Kilo mais de quoi faire pas-mal d'autres bricolages

Voila voila
avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par JPA le Mar 2 Mai 2017 - 10:24

Hello,
Le fil à plomb est rarement utilisé sur un bateau ! Cela suppose que ton chantier soit posé sur un plan rigoureusement horizontal. Personnellement je fait plus confiance à une bonne équerre !

JPA

Age : 65

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par jeandupont le Mar 2 Mai 2017 - 14:57

Bonjour,

JPA a écrit:Hello,
Le fil à plomb est rarement utilisé sur un bateau ! Cela suppose que ton chantier soit posé sur un plan rigoureusement horizontal. Personnellement je fait plus confiance à une bonne équerre !

Exact , et je vient de m'apercevoir à mes dépends qu'il ne l'était pas exactement , pourtant je l'avait vérifié , au final rien n'était aligné " Pile-Poil " rit

Pas très grave pour l'instant mais j'ai du tout redémonter et recommencer ( 2 fois en fait ) matraque aussi j'ai des problèmes de découpe de la quille , des erreurs d'inattention qui coûte des mm , Grrrr ! 1 mm d'un coté et c'en est 5 ou 6 un mètre plus loin ......................... nul

et puis j'ai commencé le " Cul de Poule " et là , ........................je préfère même pas en parler pour le moment , bref sa m'énerve j'ai mis les pièces au feu et rangé le matos , vaut mieux arrêter quand sa va pas et remettre au lendemain et reprendre la tête froide scratch

Cordialement
avatar
jeandupont

Age : 53

Revenir en haut Aller en bas

Re: Projet construction de Olrik III

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
