construction de l ATLANTIS ,chalutier au 1/20

Voir le sujet précédent Voir le sujet suivant Aller en bas

construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Sam 19 Nov 2016 - 22:30

Bonjour a tous , comme promis a cameron  , j ouvre mon propre sujet sur la construction  de mon chalutier ,
pour avoir vos conseils , remarques , trucs et astuces pour mené a bien se chantier ,
qui pour moi est une premiere avec un plan scratch
Pour commencer , j ai reproduit les couples ainsi que la quille sur du papier cartonné ,
que j ai ensuite transféré sur de contre-plaqué  de 5 mn

oops  petit soucis avec la photo je tacherais de la changer .bizarre ,bizarre .............

Pour la quille je l ai reproduit 2 fois , un côté gauche en 5 mn et un droite en 5 mn ,
par la suite je ferais l empreinte du tube étambot en ø 6 mn sur les deux  côtés  intérieure de la quille .



reste plus qu a découper tous sa a coup de tronçonneuse  nononon nononon rigole
et faire un montage a blanc .
@ : cameron si tu me lit , j ai vue sur ton sujet que tu avais fais des entailles sur le haut des couples côté de la coque ,
il faut que je regarde sa sur le plan , je n avais pas remarquer , il vas falloir que je sois plus vigilant au petits détailles
sur se a bientôt pour la suite

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par pirate le Lun 21 Nov 2016 - 22:46

Salutation à toi loulou

quel plaisir de voir un nouveau atlantis en cour de construction, camerone à fait un beau modèle il te donnera de bon conseils
par contre pourquoi faire ta quille en deux plaque de cp de 5 mm ? Ça ne serai pas plus simple de la faire directement en 10mm ?

pirate

pirate

Age : 30

http://pagesperso-orange.fr/RMCTEG/index.html

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Mar 22 Nov 2016 - 8:02

Bonjour pirate, je ne pense pas sa me fait juste un coup de lime queue de rat ∅ 6 pour mettre le tubes étambot, les 2 partis sont déjà coupe, il me reste juste certaines parties à poncer pour avoir à peut près les mêmes la finition se feras après collage.
A bientôt pour la suite

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Ven 2 Déc 2016 - 17:58

Bonsoir à tous , après découpe et ajustement de la quille et des couples, du coup de lime pour l étambot et le tubes de chaumière , j aurais voulu savoir qu elle était la profondeur de la rablure, merci

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Lun 19 Déc 2016 - 14:25

bonjour a tous , quelque ptit new , quille collé avec tube étambot et tube de chaumière en place , couples ajuster sur la quille reste juste a collé tous sa et ajuster avec la râblure et poncer les angles des couples pour commencer le lattage


petit question , j ai se moteur en ma possession un 950D serie re 385 motor
                                                                          mfa 1.6como drills
que je veut mettre avec une helice de 60 en tri pales on ma dis que se serais parfais mais que me faut il comme variateur ?
moi j ai trouvais sa   helicoracing
http://helicoracing.com/epages/box7044.sf/fr_CA/?ObjectPath=/Shops/box7044/Products/ar0352

conrad
http://www.conrad.fr/ce/fr/product/1399921/Rgulateur-de-vitesse-brushed-Reely-WP40-180-A-12?queryFromSuggest=true

et pour l équipement sonore je vais prendre sa puisque apparemment sa fonctionnent plutôt bien sur les vidéos de lgnue13
http://www.conrad.fr/ce/fr/product/225223/Module-de-bruit-de-moteur-diesel-Conrad-Electronic?ref=list
http://www.conrad.fr/ce/fr/product/196967/Kit-CMS-corne-de-brume-de-bateau?ref=list

pour le haut parleur j en ai plusieurs mais comment savoir si se sont des 4 ou 8 ohms
merci d avoir lu et pour vos réponse

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par michel84 le Lun 19 Déc 2016 - 16:11

SPEED PROFI 40 R

moi je n ' utilise que ce variateur depuis ......................................j' en ai cramé qu'un seul par ma faute (inversion +-) vexant compte tenu de mon ex travail !! triste pleur fou


https://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwjFj4KNxYDRAhVkCsAKHWnOBzMQFggiMAA&url=https%3A%2F%2Fwww.amazon.fr%2FGraupner-7196-Speed-Profi-40R%2Fdp%2FB0037Y5F7E&usg=AFQjCNG30apV2EXZKwL4VKP4UcwvkdJkzw

michel84

Age : 68

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Lun 19 Déc 2016 - 16:24

merci michel

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par michel84 le Lun 19 Déc 2016 - 16:41

sur le MARLIN 860 qui est quelque part sur le forum ,
j' ai une hélice de 60 avec ce moteur et un speed profi 40


sur le Clarisse Speed profi une hélice de 120 un tout petit moteur et une démultiplication 1/3 par courroie


speed profi sur le Wilanne avec 2 moteurs de trottinettes et hélices de 80



etc.................


depuis que je réducte mes moteurs ce n ' est que du bonheur , j'aurais dû le faire depuis 40 ans .

michel84

Age : 68

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Lun 19 Déc 2016 - 17:05

ok , merci Michel , bravo j espère que tu n a pas piquer peur les trottinette a tes petit enfants clin d\\\\'oeil

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par bertrand78 le Lun 19 Déc 2016 - 18:56

Hello.

Nouveau message par Loulou Aujourd'hui à 14:25

bonjour a tous , quelque ptit new , quille collé avec tube étambot et tube de chaumière en place

C'est pas tube de jaumière ??? scratch

_________________
MCBM

bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Lun 19 Déc 2016 - 20:00

Oupsss !!!!moi et le vocabulaire marin, vas falloir que je m y mette 8-) , merci Bertrand

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Mar 20 Déc 2016 - 17:57

bonsoir a tous ,petite avancé du jour .

ajustage des couples sur la râblure et collage des premières lattes de bordage content





a bientôt pour la suite

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Dim 15 Jan 2017 - 22:14

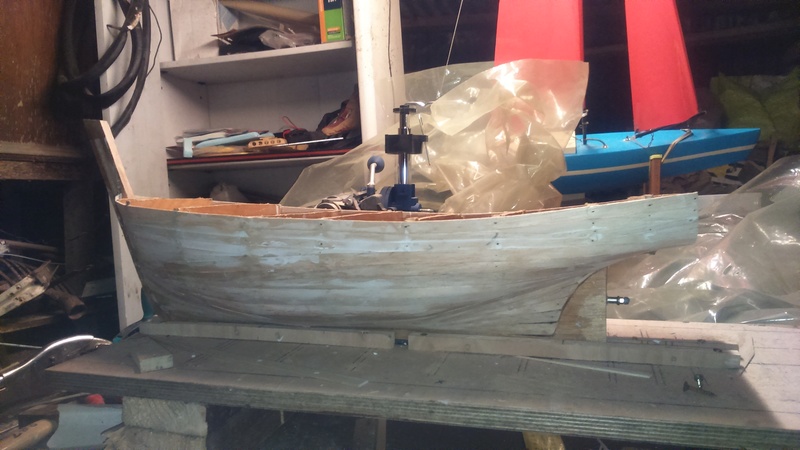

Bonsoir à tous, les petites avançaient du soir  le lattage de la partie basse de la coque est fais et découpent des jambes de fixations des couples, prochaine étape pose des baguettes pour le collage et pose des jambettes de pavois pour finir le lattage long et fastidieux pour une première, encore beaucoup de progrés à faire



Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou le Jeu 19 Jan 2017 - 21:23

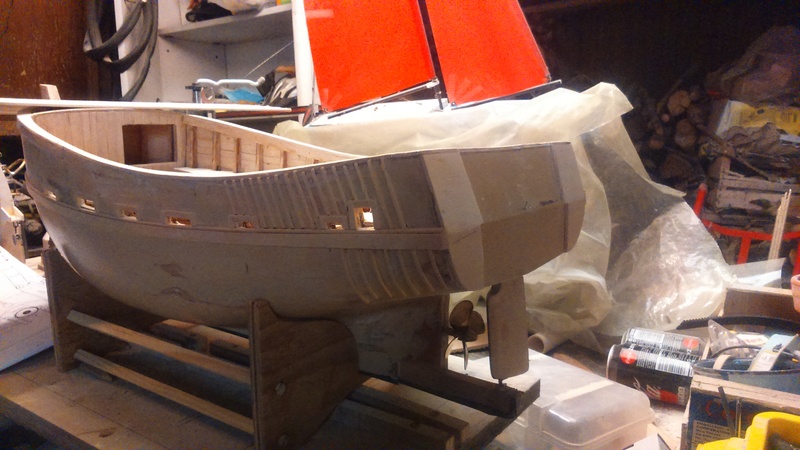

Bonsoir à tous,  petit New, les jambettes sont découper et pauser sans colle, juste pour l aperçu, un ajustage seras nécessaire



J ai aussi fais le treuil monter à blanc pour le moment ainsi qu un essai pour des poulies



Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par albertus le Jeu 19 Jan 2017 - 23:14

Hello
pour les poulies des chapes, connais tu cette astuce ?

http://navi.modelisme.com/article840.html

albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par GAZOU le Jeu 19 Jan 2017 - 23:18

bonsoir LOULOU


une critique gentille .

Tu peux mieux faire j'en suis certain . Lis bien tous les sujets et surtout prends ton temps . Tu es bien parti alors ne gâche pas tout en te précipitant .

N'hésite pas à demander de l'aide , on est là pour t'aider .

Cordialement
JP

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu

GAZOU
Admin

Age : 73

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Loulou Hier à 6:38

Merci Albertus pour le lien et t inquiet pas gazoul je prend mon temps.

Loulou

Age : 45

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par Manu 1er Hier à 11:52

Pour les réas, au début je mettais du rondin de bois dans le mandrin de la perceuse, une lime queue de rat et zou !
Après j'ai vu que sur les tringles à rideau il y a souvent des petits réas en plastique qui sont très bien fait :-)
Pas mal l'astuce des rondelles cuvettes, mais pourquoi utilisé du bois pour le reste, alors qu'il est bien plus simple d'utiliser du métal brasé à l'étain pour de grande échelle, ou simplement plier pour de petite échelle ?

Manu 1er

Age : 38

Revenir en haut Aller en bas

Re: construction de l ATLANTIS ,chalutier au 1/20

Message par albertus Hier à 19:31

Hello Manu
Si j'ai utilisé du bois, c'est une question d'épaisseur à respecter pour les côtés et le dessus de l'étrier.
Les chapes n'étant pas fonctionnelles, l'étrier ne soutient que le panneau de chalut suspendu au crochet du portique

albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas
