Zdrive

Message par marjoli le Sam 13 Déc 2014 - 13:08

Bonjour à tous et à toute la Gazounie !
Quelqu'un sait-il à quelle échelle correspond le Zdrive (pas facile à trouver) de Graupner ?
Et, encore mieux, quelqu'un connait-il ses cotes principales ?
Merci d'avance pour votre aide.
Bernard.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par GAZOU le Sam 13 Déc 2014 - 13:19

tiens fais ça et tu vas finir par tomber sur les cotes

https://www.google.fr/search?q=graupner+z+drive&hl=fr&rlz=1T4SKPT_frFR476FR477&source=lnms&tbm=isch&sa=X&ei=Ry6MVKviO8fHPem8gagE&ved=0CAgQ_AUoAQ&biw=1537&bih=737

fais aussi GRAUPNER SCHOTEL







Dernière édition par GAZOU le Sam 13 Déc 2014 - 13:45, édité 1 fois

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Sam 13 Déc 2014 - 13:27

Merci Gazou,
avant de solliciter le forum, j'ai fouillé à partir de nombreux liens, en particulier le tien.
Rien trouvé mais bon, je suis peut-être passé juste à côté. Je re-essaie.
@+
Bernard.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par bertrand78 le Sam 13 Déc 2014 - 13:37

Hello.

Si tu ne trouve pas, j'irais relever les cotes sur le mien...

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Sam 13 Déc 2014 - 13:59

Merci à vous deux.

@ Gazou : celui-là, je l'ai trouvé mais c'est l'embase en z que je cherche.

@ Bertand : à l'occasion, quand tu pourras (rien ne presse), cela me rendrait bien service. Je viens de continuer à chercher, en vain.

Bernard.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par bertrand78 le Sam 13 Déc 2014 - 16:16

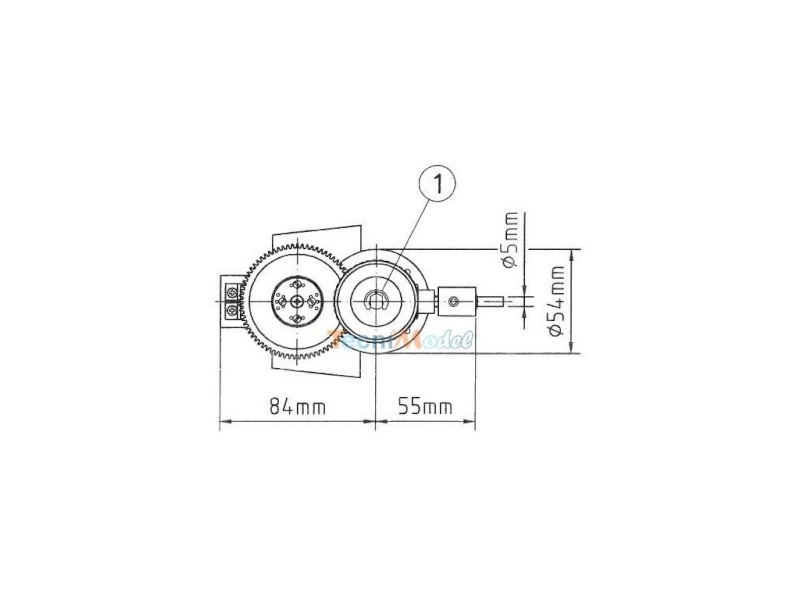

c'est l'embase en z que je cherche.


C'est bien ça que tu veux ?

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Zdrive

Message par albertus le Sam 13 Déc 2014 - 16:24

hello
Pour moi, un Z-Drive c'est ça :
avatar
albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Zdrive

Message par bertrand78 le Sam 13 Déc 2014 - 16:29

C'est pour ça que je demande.

Selon Graupner le mien est un Hydro II et selon Robbe ce serait un Z-Drive

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Sam 13 Déc 2014 - 17:29

bertrand78 a écrit:
c'est l'embase en z que je cherche.


C'est bien ça que tu veux ?

Non, non, c'est bien le modèle posté par Albertus qui m'intéresse.
Merci à tous les deux.
Bernard.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par bertrand78 le Sam 13 Déc 2014 - 17:40

Bon ben désolé, j'ai pas... triste

_________________
MCBM
avatar
bertrand78
Admin

Age : 50

http://www.mcbm-elancourt.fr/index.htm

Revenir en haut Aller en bas

Re: Zdrive

Message par GAZOU le Sam 13 Déc 2014 - 17:45

un Z-drive c'est un truc où le moteur n'est pas aligné avec l'arbre d'hélice c'est à dire sur deux niveaux distincts
, un ensemble où il y a deux renvois d'où le terme de Z-drive

un cardan n'est pas un Z-drive


Dernière édition par GAZOU le Sam 13 Déc 2014 - 18:15, édité 1 fois

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Sam 13 Déc 2014 - 17:47

Pas grave !
Je continue mes recherches. Je suis têtu : je suis coupé d'Auvergnat et de Landais.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Sam 13 Déc 2014 - 20:09

Un petit progrès mais encore bien floue cette affaire.
http://www.ajhobby.com/product.asp?pid=1430
D'autant que si je regarde ici, ce ne sont pas les mêmes cotes
http://www.amazon.de/Graupner-1987-Z-Antrieb-820/dp/B0037Y35BW
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par albertus le Sam 13 Déc 2014 - 23:22

Hello
Voici les caractéristiques du modèle ref 1987, qui coute entre 225 et 250 euros

Adaptée pour les bateaux à moteur de moyennes et grandes dimensions et les Yachts.
Convient seulement pour une hélice semi-immergée,
en cas de montage d'hélices totalement immergées, utiliser un plus faible diamètre.
Fabrication en aluminium massif. Pignons côniques métalliques.
Arbres montés sur roulements à billes. Connexions à l'intérieur de la coque.
Raccordement pour arbres de moteur de Ø 5 mm.
Domaine d'utilisation: Moteur électrique SPEED 820 TURBO RACE,
Moteurs ULTRA dans les tailles 1300-9M jusqu'à 3500-6M possibles sur initiative personnelle.


Peut être confondu avec le modèle 1985, plus petit qui n'existe plus, Graupner ayant arrêté la fabrication, si il te le faut absolument, achètes le dès que tu en trouve !
sur son site Graupner dit ceci
avatar
albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Dim 14 Déc 2014 - 7:41

Merci Albertus,
j'avais aussi trouvé ces infos mais je cherche surtout les principales cotes extérieures ainsi que le diamètre de l'hélice. Elle fonctionnerait bien en immergé, donc avec réduction de ce dernier.
Ces dimensions me permettraient de déterminer à quelle échelle je peux traiter mon modèle car il faut aussi qu'il puisse naviguer à environ 12 km/h (si au 1/10ème).

Projet "Zizi Top" :
plate ostréicole alu, 10 m x 3.30 m, 6.2 tonnes, Volvo D4, 210cv, Z-drive, V croisière : 14 noeuds, Vmax : 20 noeuds.
Une étrave en aile de mouette, une grue, un système de piques d'amarrage hydraulique.
J'ai une belle collection de photos de détails et j'aurai les plans de chantier dans quelques jours.
"Zizi Top" est le successeur du "Zizi", jolie plate en bois maintenant armée à la plaisance.
@+


Dernière édition par marjoli le Dim 14 Déc 2014 - 11:06, édité 1 fois
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par GAZOU le Dim 14 Déc 2014 - 9:44

bonjour

tu m'étonnes là , en général les plates ont le moteur qui remonte pour éviter la vase pas un Z
tu es certain de ton coup ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Zdrive

Message par Graine au vent le Dim 14 Déc 2014 - 10:35

Bonjour,
Jean-Pierre, le z drive remonte aussi.
avatar
Graine au vent

Age : 77

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Dim 14 Déc 2014 - 11:04

GAZOU a écrit:bonjour

tu m'étonnes là , en général les plates ont le moteur qui remonte pour éviter la vase pas un Z
tu es ceertain de ton coup ?
Bonjour Gazou,
dans mon coin, le Nord Bassin, nombre de plates sont équipées d'un moteur hors bord monté sur une chaise coulissant entre deux rails verticaux.
Les plus anciennes, comme les pinasses, avaient une crémaillère pour remonter l'hélice.
Quelques unes, dont celle qui m'intéresse, ont bien un z-drive (d'où mes soucis) qui, relevé au mouillage, place l'hélice bien au-dessus de l'eau.
Pour la navigation en très faible profondeur, au grand ralenti bien-sûr, l'embase est remontée un maximum et ne doit pas dépasser le fond du bateau.
Bon dimanche à tous.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Mar 16 Déc 2014 - 23:00

Bonsoir à tous,
j'ai continué mes recherches, en vain.
Je pense toutefois arriver à une approximation convenable à partir de l'image postée par Albertus.
En admettant que la photo a été prise bien de profil et sachant que le Speed 820 Turbo Race a un diamètre de 48 mm et une longueur de 68 mm, j'en ai déduit les cotes que je recherchais.
Si cela peut aider quelqu'un...

Il me reste maintenant à comparer aux dimensions de l'embase réelle afin de voir si mon projet est compatible avec le 1/10ème.
Merci d'avoir pris la peine de me répondre et à bientôt.
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par albertus le Mer 17 Déc 2014 - 9:23

Hello
De mémoire, il y a deux références pour ce type d'ensemble de propulsion chez Graupner, un petit et un gros
au 1/10e il faut prendre le gros
ce sera aussi valable pour le 1/12 et le 1/7e, faut faire avec
Il ne s'agit pas de propulser une maquette exacte pour laquelle la propulsion devrait être fabriquée sur mesures
Ici on est dans le prêt à porter !
avatar
albertus

Age : 71

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Mer 17 Déc 2014 - 10:02

Bonjour Albertus,
je n'ai pas vu d'autres références. Je pense qu'il s'agit ici du gros. Il y avait bien un autre modèle Graupner mais qui est abandonné.
C'est vraiment un parcours du combattant pour obtenir des renseignements simples. Même un fournisseur (français) qui l'a en stock n'a pas pris la peine de répondre à mon mail.
Mais comme tu dis, ce sera du prêt à porter.
Bonne journée !
avatar
marjoli

Age : 67

Revenir en haut Aller en bas

Re: Zdrive

Message par GAZOU le Mer 17 Déc 2014 - 10:30

salut japonnais

je pense qu'avant d'aller plus loin dans ta construction qu'il serait prudent de posséder la propulsion

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
et ça que j'aime bien
Quand j'entend un con discourir sur un forum je suis affligé , mais je me console en me disant qu'il pourrait être sur le Bleu
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: Zdrive

Message par marjoli le Mer 17 Déc 2014 - 10:37

Bonjour Gazou,
tout à fait d'accord !
J'avais avant tout besoin de savoir si ses dimensions étaient compatibles avec mon projet.
hello
avatar
marjoli

Age : 67
