Re: chaloupe jacky

Message par Malevthi le Mer 5 Nov 2014 - 23:43

A priori, la production de vapeur ne sera pas aussi rapide que le gonflage à l'air comprimé. Donc le claquement devrait se faire une fois à l'ouverture, une fois à la fermeture. En gavant aussi fort, la soupape ouvre et ferme constamment (ce qui est le signe de sa bonne efficacité).
Bravo Jacky

_________________
Un jour j'irai vivre en Théorie, car en Théorie, il n'y a pas de problème !
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par rookie78 le Jeu 6 Nov 2014 - 10:23

Bravo bravo bravo
Superbe exercice mécanique de mise au point!!

Marcel.
-------------

_________________
Un seul hêtre vous manque... et tout est peuplier !
(Coluche)
Si vous ne pouvez exceller par le talent, triomphez par l'effort. C'est insulter l'éternité que de tuer le temps!
http://www.tournereau.com/modelisme/Accueil/Accueil.html
avatar
rookie78

Age : 70

http://www.tournereau.com/modelisme/Accueil/Accueil.html

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Ven 7 Nov 2014 - 17:16

bonjour à tous,
aujourd'hui fabrication d'une deuxième soupape "pop" dans un morceau de rond en bronze.
j'ai conservé les même dimensions et le résultat est identique en essai  à l'air comprimée, une vraie mitraillette en ouvrant brusquement la vanne d'air.
j'ai voulu voir ce qui se passait en ouvrant très progressivement l'arrivée d'air et j'arrive à un "pop " toutes les deux secondes environ .

quelques photos des usinages importants



les filetages

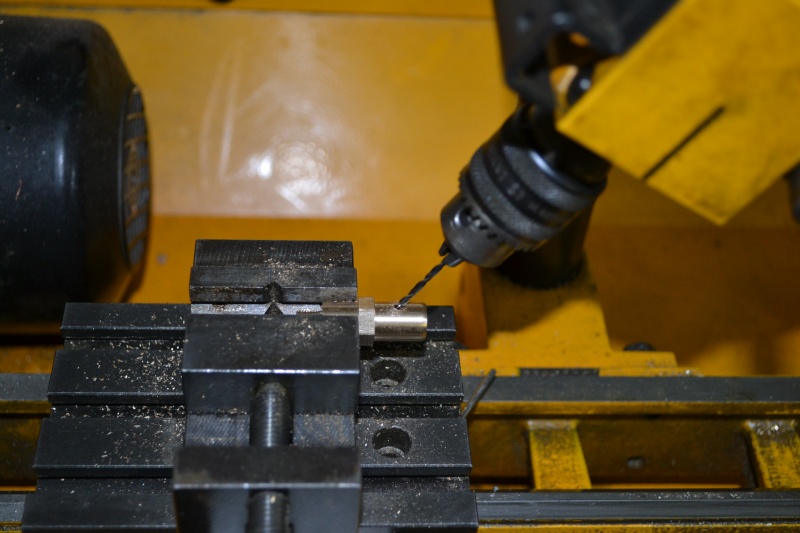

le perçage des trous d'éjection vapeur



fabrication du ressort



cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Invité le Ven 7 Nov 2014 - 18:27

hello Hello!
Très intéressant! oui
Tu en fais une série au cas où on t'en demanderait??? génial fière
Cordialement! bye

Invité
Invité


Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Ven 7 Nov 2014 - 22:49

y'a plus ka  ,
c'est cadeau  ,  j'espère  montrer l'essentiel  j'ai juste oublié la cote du trou (diamètre 3mm) de  passage de vapeur sous la bille   et  si  un dessinateur plus compétant que moi veut faire çà avec les normes et compréhensible pour un plus grand nombre d'amateurs pas de problème pour moi bien au contraire ,  je n'ai rien inventé  mais juste essayé de faire avancer ce sujet mal connu.



cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par pier33 le Sam 8 Nov 2014 - 0:18

Hell'0

je n'ai rien inventé  mais juste essayé de faire avancer ce sujet mal connu.
Et tu le fais trés bien

@+P!er33
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Patrick82 le Sam 8 Nov 2014 - 20:09

Salut Jacky,

Si tu veux et que tu n'es pas trop pressé, je veux bien te faire les plans de ta soupape... Tiens moi au courant.

A++
Patrick

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par camerone le Sam 8 Nov 2014 - 20:56

hello
Ah oui, même si je n'usine pas encore j'aime apprendre
camerone
avatar
camerone

Age : 48

http://modelisme17.wordpress.com/

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Sam 8 Nov 2014 - 21:46

merci Patrick pour ta proposition,  le plan sera celui de la soupape  "pop du forum" qui pourra certainement être développée .
il faudrait faire des tests complémentaires en particulier avec un puits de bille plus profond pour voir l'incidence sur le temps d'ouverture, mais je n'ai plus actuellement de matière première il faudra attendre un peu , je vais d'abord voir ce qui se passe dans la configuration actuelle sous vapeur.
il n'y a aucune urgence
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

soupape pop

Message par pier33 le Dim 9 Nov 2014 - 9:22

Hell'0 hello


Jacky a écrit: le plan sera celui de la soupape  "pop du forum"
Et pourquoi pas
la soupape pop de la Guilde des Vaporistes du Bleu

@+Pier33
avatar
pier33

Age : 55

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Dim 9 Nov 2014 - 9:34

bonjour à tous,
appelez là comme vous voudrez pourvu qu'elle apporte un plus à nos groupes vapeur
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Patrick82 le Dim 9 Nov 2014 - 9:58

Salut!

pier33 a écrit:Hell'0  hello


Jacky a écrit: le plan sera celui de la soupape  "pop du forum"
Et pourquoi pas
la soupape pop de la Guilde des Vaporistes du Bleu

@+Pier33

Et pourquoi pas la soupape Michael Jackson? Apres tout, le roi de la pop, c'était lui....

Hiii haaaaa

_________________
http://patrick.faget.pagesperso-orange.fr/photo.htm
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie" Confucius
"De toutes les passions, la seule vraiment respectable me paraît être la gourmandise" Guy de Maupassant
avatar
Patrick82
Admin

Age : 35

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par GAZOU le Dim 9 Nov 2014 - 12:44

la soupape est une mère supèrieure



dejadehors

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Dim 9 Nov 2014 - 12:51

accompagnée de 16 soupapes !
je sors avec toi GAZOU
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Lun 10 Nov 2014 - 12:24

bonjour à tous

après cette petite distraction mécanique en réalisant cette soupape , j'avais dans l'idée de me donner les moyens de continuer mes tests chez moi en situation la plus proche possible de la réalité.
tous les essais hors eau donnent des indications mais certains paramètres ne peuvent être affinés que dans l'eau , voilà pourquoi je me suis confectionné un "tout petit" bassin avec les moyens du bord.






tout çà à 3m du garage  avec le matériel à porté de mains y'a plus qu'à mettre en chauffe .
si le temps le permet !

cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Malevthi le Lun 10 Nov 2014 - 13:55

jacky241 a écrit:


tout çà à 3m du garage  avec le matériel à porté de mains y'a plus qu'à mettre en chauffe

Un bassin chauffé ! Mais c'est inutile dejadehors

_________________
Un jour j'irai vivre en Théorie, car en Théorie, il n'y a pas de problème !
avatar
Malevthi
Modérateur Vapeur

Age : 53

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Lun 10 Nov 2014 - 16:58

je voudrai pas qu'elle prenne un coup de froid , j'ai fais juste une trempette pour voir





cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par scyllias91 le Lun 10 Nov 2014 - 17:10

Hello ,

Je vois que nous avons les mêmes idées content ,comme j'ai moins de place que toi sur ma terrasse j'ai opté pour 4 planches et un bout de plastic pour faire mes essais. C'est vrai qu'un banc d'essais à la maison est un vrai plus.
Si j'avais plus de place je l'aurai fait permanent et surtout avec le niveau de la flotte à 1M de haut ,travailler à genoux c'est plus de mon âge sifflote

https://www.youtube.com/watch?v=dYKIAolQiW4

Bon essais Scyllias

scyllias91
Modérateur Vapeur

Age : 52

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par GAZOU le Lun 10 Nov 2014 - 17:17

salut

le jour où j'ai fait ça j'ai sorti la remorque , j'ai mis un polyane dedans et je l'ai rempli à ras bord, bon d'accord , je n'avais pas un mètre de profondeur mondieu

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Lun 10 Nov 2014 - 17:21

la remorque c'est une très bonne idée !
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Invité le Lun 10 Nov 2014 - 18:23

hello Hello!
Attention! Compte tenu de la situation du pays,les pouvoirs publiques cherchant de l'argent, ce genre de bassin peut être assimilé à une piscine.
Élément de luxe s'il en est!!! rit rit
Cordialement. bye

Invité
Invité


Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Lun 24 Nov 2014 - 20:14

bonjour à tous,

aujourd'hui nouvelle journée consacrée à la mise au point de certains détails et vérification du fonctionnement sous vapeur de cette soupape à effet "pop".
j'avais quelques soucis avec mon aspirateur de tirage forcé qui manquait un peu de vigueur , j'ai donc revu la forme des pales et maintenant je n'ai plus besoin du camping gaz pour l'allumage ,un simple morceau de chiffon imbibé de pétrole  et en 1 minute le feu démarre grâce à l'aspiration nettement plus efficace .
j'ai aussi affiné le réglage de la commande d'incidence des pales de l'hélice et le neutre est très précis.
restait cette fameuse soupape à tester et là j'ai eu une surprise car je l'avais taré à3.5 bars pour le premier test et le résultat était loin d'être convainquant .
elle s'ouvrait bien au timbre mais pas de fermeture  avant de retomber à 2 bars, donc déception !
malgré tout j'ai voulu voir ce qui se passerai à une pression supérieure ( 5 bars ) qui sera ma pression de service et là cela semble correct  (voir la vidéo de mauvaise qualité mais significative)
je n'ai pas d'explication sur le disfonctionnement à basse pression , vous avez peut être des idées ?
lors de cet essai je n'ai pas voulu  laisser le feu s'éteindre pour mesurer l'autonomie maximum sans ravitaillement et j'ai remis une poignée de charbon tous les 1/4 d'heures pour tourner pendant une heure.
à 5bars la régulation de la soupape est parfaite et je pense avoir maintenant le bon compromis   ( alimentation en eau production de vapeur) en laissant la pompe à eau tourner en permanence.

http://www.youtube.com/watch?v=zFAHqwbCi3w&index=1&list=UUOsSxrvgofNx8D7FABkdq4A

cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par Invité le Lun 24 Nov 2014 - 22:38

hello Bonsoir!
génial C'est concluant!
Elle s'ouvre juste le temps qu'il faut pour purger le surplus de pression et se referme intégralement sans fuite.
Précise et sensible, elle est fiable et la pression reste donc stable et disponible dans la chaudière.
Un sacré bon boulot que tu nous démontres là! roi
Cordialement. bye

Invité
Invité


Revenir en haut Aller en bas

Re: chaloupe jacky

Message par GAZOU le Mar 25 Nov 2014 - 9:19

Bonjour

cette soupape pourrait elle commander un régulateur ? ça ne sert à rien de fabriquer de la vapeur qui s'échappe .

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
avatar
GAZOU
Admin

Age : 74

Revenir en haut Aller en bas

Re: chaloupe jacky

Message par jacky241 le Mar 25 Nov 2014 - 9:29

bonjour à tous,
oui mais réguler quoi en chauffant au charbon ?
cordialement
jacky
avatar
jacky241

Age : 64

Revenir en haut Aller en bas

Re: chaloupe jacky
