Lougre haranguier de Fécamp, projet en cours.

Message par Le moujo le Mer 15 Oct 2014 - 7:10

Haranguier de Fécamp Marie-Adélaïde 1877 Long..850 Bau135 H.560 Ech.1/50

09/ 2014, projet de construction. J'aimerai rendre la voilure opérationnelle avec aussi un petit moteur d'appoint en cas d'encalminage.

26/09/2014 Pour voir j'ai juste posé les couples à leur place ...l'affaire se présente mal. J'ai déjà fait une large encoche pour placer le moteur, il en faudra d'autres, notamment pour l'accu, les 2 servos, le récepteur, faire en sorte que les écoutes circulent librement...Pas simple. Le bateau sera un vrai gruyère... va falloir étayer tout ça... Les dimensions du bateau sont suffisante pour pouvoir l'équiper en RC, mais cette quille centrale montante jusqu'à hauteur du pont complique les choses.

31/09/14 Finalement en raison de l'épaisseur de la quille (seulement 3mm) je choisi de la laisser entière, sauf à l'endroit du moteur, et de découper les couples pour y insérer les éléments de la radiocommande.

Motorisation et réducteur, Comme chat échaudé craint l'eau tiède... L'expérience du St Gilles me l'a appris, je commence par la motorisation, elle sera la plus discrète possible.
J'ai choisi comme moteur d'appoint un petit Brushless Inrunner de 25A, de 20mm sur 35 refroidit par eau et son controleur Brushless + Bec, Contrôle du gréement : Sail Winch Servo 13kg / 0.7sec (360deg) / 11Kg/cm. Accu B-grade 2450mA/ 7.2v Lipo.
   J'ai trouvé chez TechniModel : Roulements, bagues d’arrêt, arbre, tube d'étambot 140mm et hélice diam30 de Robbe et Aeronaut, chez Conrad : Platines et engrenages Motorcraft 2mm.

______________________________________________________Décor de Roger Hart. Costumes de Max Cardwell_________________________________________________________________.

Le bloc micro-moteur et son réducteur. Pas mignon ça ?


Construction : Je commence d'abord par faire des découpes dans les couples pour installer les éléments RC. Je positionne les couples, le 1, 5 et le dernier, 9. (le 5 est avant le moteur), puis j'évide l'emplacement du bloc moteur/réducteur.


J'évide les couples 3, 4 et 5 pour y loger la batterie.Une baguette de poirier de 2 X 20mm relie ces 3 couples pour solidifier l'ensemble mais aussi pour que la batterie trouve sa place.


Pose du moteur, du réducteur et de l'arbre d'hélice. Renforcement de la quille à cet endroit par 2 baquettes 3 x 10mm. A ce stade tous les couples sont percés pour le passage des écoutes, des câbles et sont collés.

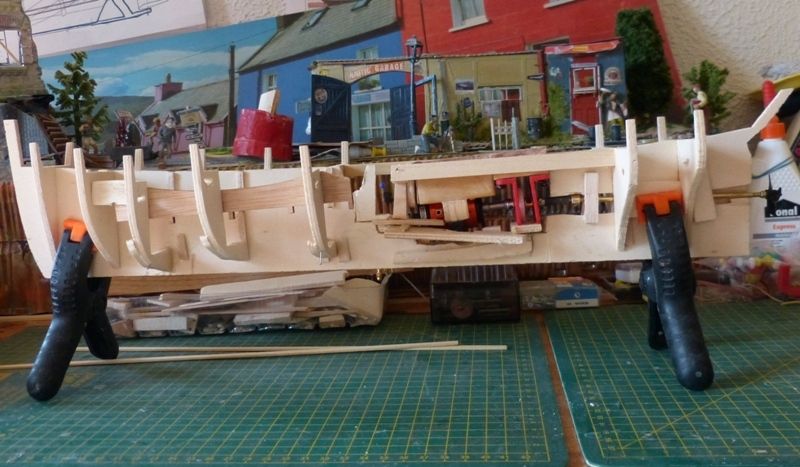

Pose du bloc moteur/réducteur +arbre d'hélice

gros plan bloc moteur/réducteur
http://img.over-blog-kiwi.com/1/21/04/18/20141003/ob_d51f16_p1030965.JPG

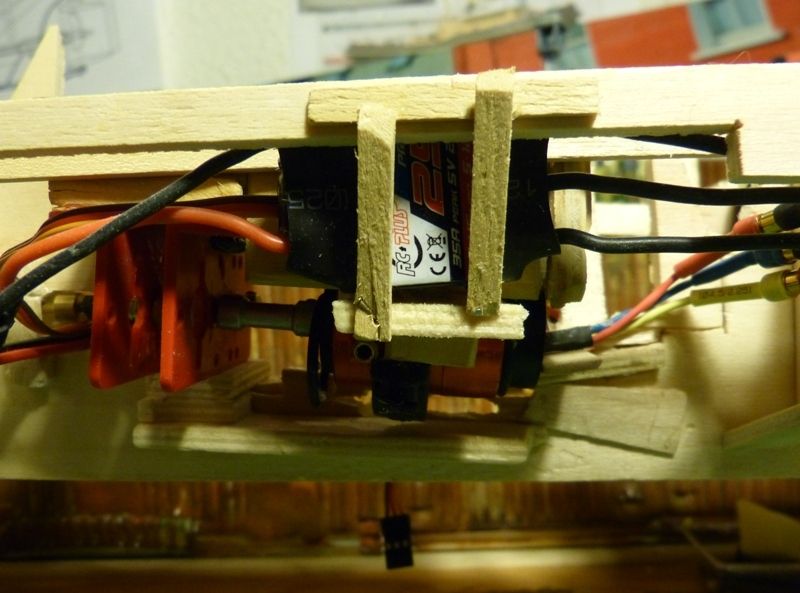

Le bloc moteur en place, avec son contrôleur.

Le servo de gouverne
http://img.over-blog-kiwi.com/1/21/04/18/20141004/ob_a0be96_p1030989.JPG

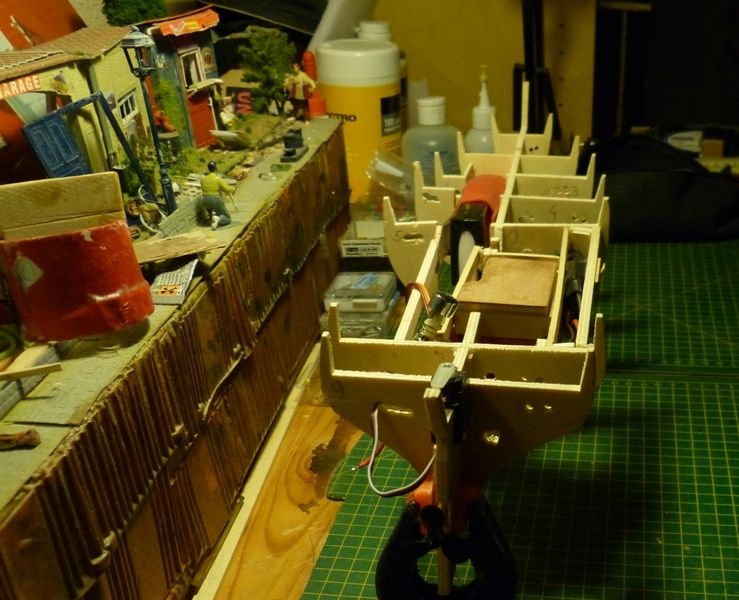

Vue globale, le pont est net et dégagé.

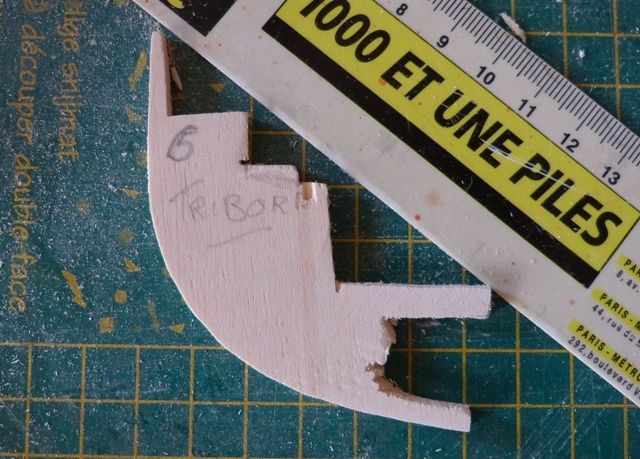

Découpe et pose des 1/2 couples n° 6.et 7 (C'est à l'endroit du bloc moteur, la découpe est plutôt biscornue !)

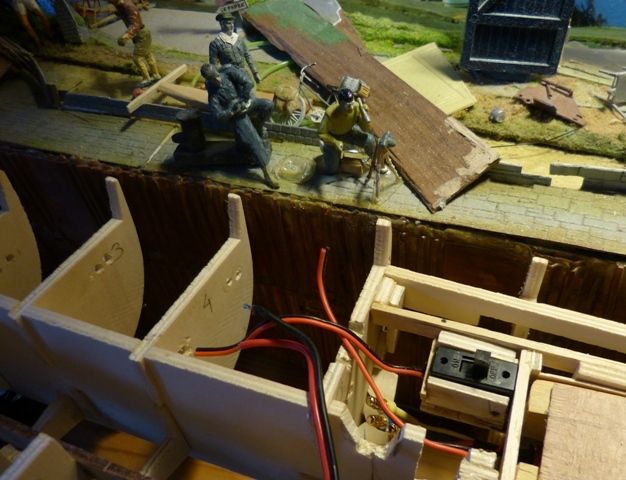

Interrupteur réception dans son logement

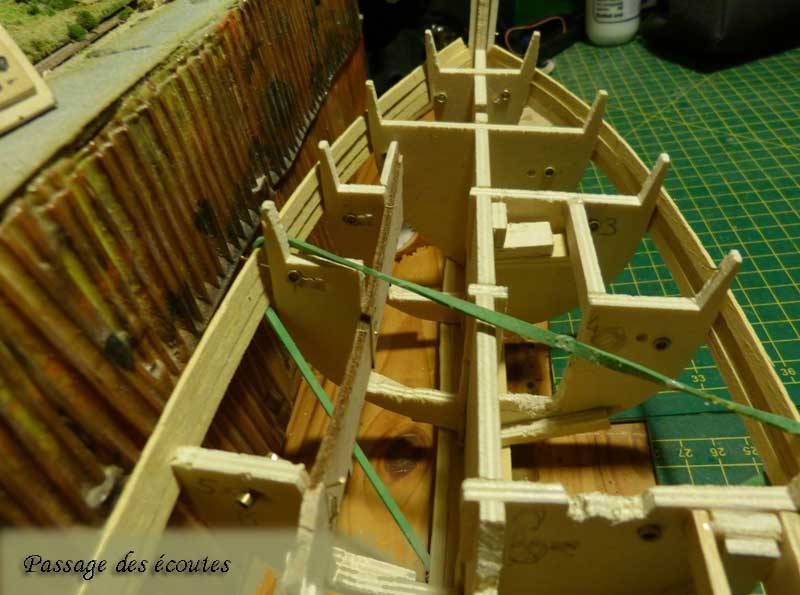

Passage des écoutes


Maintenant que tout est paré pour les éléments RC, sauf le servo Winch en livraison mais sa place est réservée, je vais pouvoir commencer le bordage. Comme à mon habitude je ne l’arrime pas sur un chantier mais je préfère consolider couples et solives.

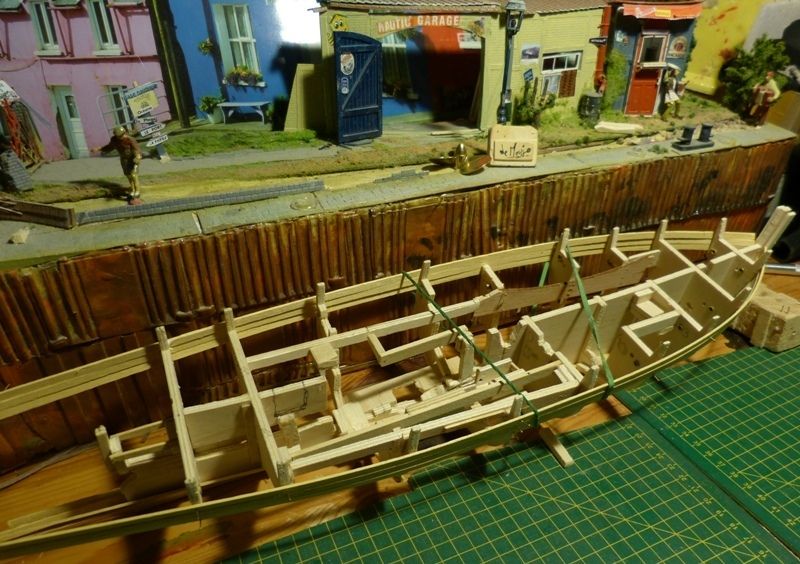

Le bordage (pose des lisses)




A suivre

Je suis à l'écoute pour tout conseils ou remarque..
