niveau d'eau type Bobino.

Message par KBIO le Mer 16 Juil 2014 - 13:43

hello Salut!
Voici quelques exemples de niveau d'eau qu'utilise P.Bernard.
Le but étant de protéger le verre.

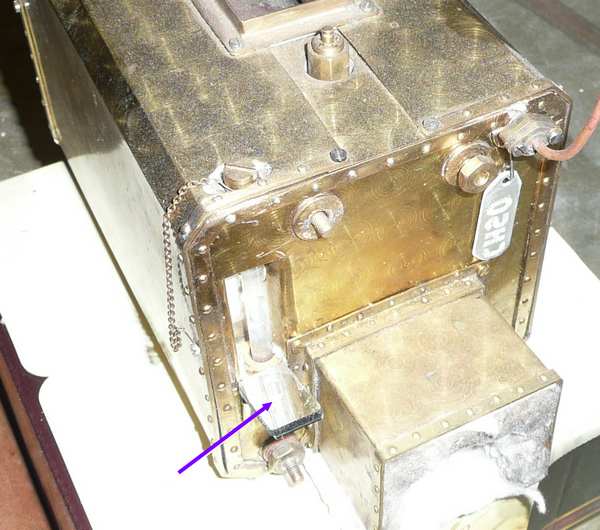

La photo du dessus montre un miroir qui renvoi l'image du niveau. (pour ceux qui ont mal au dos! lol! )



Les connections sur la chaudière pouvant étre à convenance personnelle.
Cordialement. bye

_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par Patrick82 le Mer 16 Juil 2014 - 15:55

Salut l'artiste !  bonjour

Je suis désolé mais je ne comprends pas en quoi cette plaque protège le verre du niveau. Elle est placée derrière le niveau, j'imagine que s'il y a un choc, il y a plus de chances qu'il arrive face au niveau ou par côté que par derrière puisqu'il y a la chaudière...

 rien compris

@++
Patrick
avatar
Patrick82

Age : 34

http://patrick.faget.pagesperso-orange.fr/photo.htm

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par Graine au vent le Mer 16 Juil 2014 - 17:18

Bonjour Patrick,
 la rigidité de cette monture de niveau, est assurée par la plaque . mais c'est vrai ne protège pas le tube lui même.




j'ai réalisé cette monture avec la matière que je possédais, un tube de verre phi 10, et  tube laiton de 14, je ne pouvais pas faire moins en diamètre pour pouvoir mettre deux joints toriques de 1m/m de tore.  sur ta chaudière un tube de verre de diamètre 6, ce serait plus élégant ou plus plaisant à l'oeil.
  à bientôt,
Graine au vent    bonjour
avatar
Graine au vent

Age : 77

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par KBIO le Mer 16 Juil 2014 - 18:58

hello Salut!
La logique est implacable et le raisonnement de Patrick est imparable. oui
Mais rien n’empêche de remplacer la plaque arrière qui est là pour la rigidité de l'ensemble, par un profilé plus adapté.
En I_I ou bien en I_
Surtout si on considère la longueur du verre.
J'aime bien le système de Graine au Vent, parce qu'il enveloppe bien le verre.
C'est tout ce que je voulais dire. C'est pas grand chose, mais je l'ai dit. rit  rit
Cordialement! bonjour


_________________
Je ne suis pas sérieux!
avatar
KBIO
Admin

Age : 68

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par Bobino le Jeu 17 Juil 2014 - 11:55

Bonjour à tous
La plaquette n'était pas prévue pour protéger de la casse par choc sur le tube mais pour être sur l' alignement des embouts afin que le serrage des joints ne le casse .
Mes chaudières étant à tubes d'eau , le niveau peut être raccordé à des collecteurs dont la position relative peut changer
La protection par un tube est effectivement encore mieux et mon prochain niveau en tiendra compte , seul détail pour bien jouer son rôle il faut un tube laiton assez épais car la brasure le
recuit .à moins que l'on dispose de tube inox .
Pour découper les joints , il est nécessaire de fabriquer des emporte pièces correspondant bien à l'emplacement disponible , j'utilise de la feuille silicone pour pâtisserie , couleur rouge de préférence pour être bien visible
avatar
Bobino

Age : 88

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par Malevthi le Jeu 17 Juil 2014 - 12:33

Bonjour à tous,
Pierre, je vois une tringlerie à côté du niveau oblique, serait-ce une régulation par ouverture de la porte du foyer (charbon) ?
avatar
Malevthi

Age : 53

Revenir en haut Aller en bas

Re: niveau d'eau type Bobino.

Message par Bobino le Ven 18 Juil 2014 - 11:29

Bonjour à tous
Malevthi a vu juste , il s'agit bien d'un essai de régulation de tirage d'une chaudière à charbon par admission d'air au pied de la cheminée
avatar
Bobino

Age : 88

Revenir en haut Aller en bas
